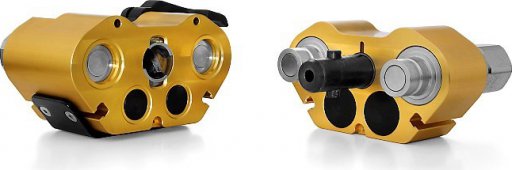

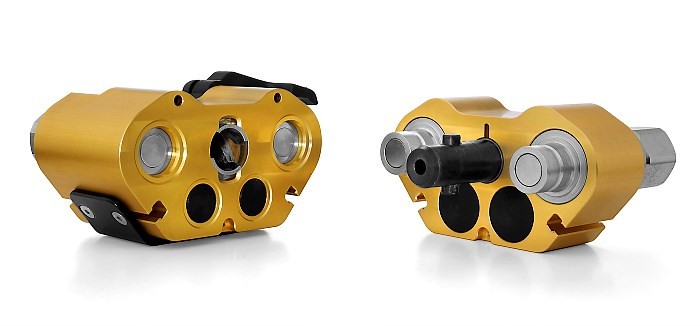

Multizłącze hydrauliczne Multi-X DUO - 2 porty Cejn
Multizłącze Multi-X DUO 19, gniazdo, G3/4" (BSP)

Dane wariantu
Dane podstawowe
Zdjęcia
Akcesoria
L

120 mm

W

214 mm

H1

107 mm

H2

170 mm

H3

5 mm

Liczba połączeń

2

Pliki do pobrania:

Karta Produktu
Max. ciśnienie pracy

350 bar

Min. ciśnienie rozerwania

1200 bar

Zakres temperatur

-30 - 100 °C

Material female plate

Stal (cynk/nikiel, cynk pasywowany) aluminium eloksalowane, cynk, mosiądz

Material male plate

Stal (cynk/nikiel, cynk pasywowany) aluminium eloksalowane, mosiądz

Materiał uszczelniania

NBR/PUR

Zdolność łączenia

1. Ciśnienie resztkowe do 35 MPa po stronie wtyku i swobodny spust po stronie części gniazda. 2. Ciśnienie resztkowe do 25 MPa po stronie gniazda i swobodny spust po stronie wtyku. 3. Ciśnienie resztkowe do 25 MPa po stronie wtyku i ciśnienie powrotne 1 MPa po stronie gniazda.

Rozłączenie pod ciśnieniem

Unikać. Ciśnienie resztkowe może spowodować efekt odrzutu podczas rozłączania. Zawsze mocno chwycić za dźwignię.

Komentarz

Skontaktować się z przedstawicielem PNEUMAT SYSTEM odnośnie zaleceń dla zastosowań z dużymi impulsami

Pliki do pobrania:

Karta Produktu
