BEKOMAT - automatyczny spust kondensatu

Automatyczny spust do kondensatu BEKOMAT® został zaprojektowany do elektronicznie sterowanego odprowadzania kondensatu z systemów sprężających powietrze.

Automatyczne spusty kondensatu BEKOMAT® funkcjonują bez zbędnej utraty sprężonego powietrza przy równocześnie minimalnym zużyciu energii. Odbiorcy doceniają przede wszystkim wysoką skuteczność ekonomiczną i niezawodność tego urządzenia: ponad 1,000,000 jednostek spustu kondensatu typu BEKOMAT® zainstalowano do tej pory u zadowolonych klientów na całym świecie. BEKOMAT® firmy BEKO TECHNOLOGIES osiągnął status przemysłowego standardu nie tylko ze względu na swoją niezwykłą niezawodność ale przede wszystkim z powodu swego energooszczędnego trybu pracy bez zbędnej utraty sprężonego powietrza. Automatyczne zrzuty kondensatu BEKOMAT® mają ewidentną przewagę nad spustami sterowanymi pływakiem albo spustami sterowanymi czasowo.

Zdecydowane zalety automatycznych spustów kondensatu BEKOMAT® w porównaniu ze spustem pływakowym:

• dren kondensatu BEKOMAT® nie zanieczyszcza się, co z kolei wpływa korzystnie na jego niezawodne funkcjonowanie

• spust kondensatu wyposażony jest w system sygnalizacji usterek – Alarm

• BEKOMAT® jest urządzeniem wymagającym minimalnego dozoru

• duży przekrój urządzenia pomaga uniknąć emulgacji

Walory drenu BEKOMAT® w porównaniu ze spustem czasowym:

• tryb pracy urządzenia BEKOMAT® dostosowany jest do bieżącej ilości kondensatu

• zrzut kondensatu działa bez zbędnej utraty sprężonego powietrza

• urządzenie jest wyposażone w system sygnalizacji usterek – Alarm

• duży przekrój urządzenia pomaga uniknąć emulgacji

- Ekonomiczność – zautomatyzowane inteligentne sterowanie zrzutem kondensatu przeciwdziała niepożądanym stratom powietrza oraz pozwala na zaoszczędzenie energii.

- Niezawodność – zintegrowany czujnik pojemnościowy nie eksploatuję się i działa aktywnie na każdy typ kondensatu (także na olej). Praca zaworu nie ulega przestojom nawet przy znaczącym zanieczyszczeniu kondensatu.

- Montaż – łatwe podłączenie zrzutu kondensatu do instalacji pneumatycznych ze względu na równoległe położenie wlotu i wylotu kondensatu na jednej płaszczyźnie.

- Pewność – zawór spustu kondensatu którego cykl pracy jest ciągle pod samokontrolą, świecące diody natomiast informują o prawidłowej pracy urządzenia.

- Bezpieczeństwo – cała aparatura elektroniczna złożona jest ze scalonego modułu sieciowego i jednostki sterowniczej, której cykl pracy przebiega pod napięciem bezpiecznym 24V DC. Kiedy usuniemy łącznik wtykowy, urządzenie odłączy się od modułu sieciowego. Daje to gwarancję bezpiecznej obsługi serwisowej bez obecności elektryka.

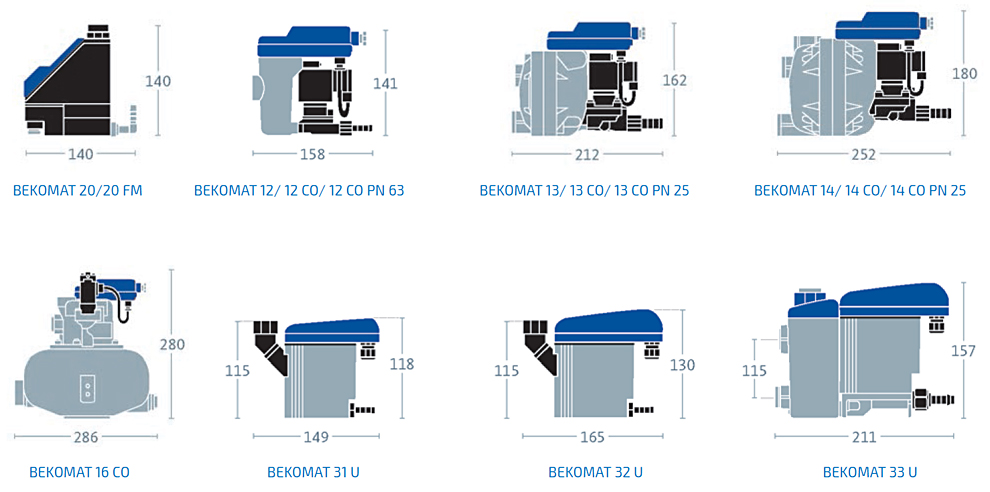

Rodzaj zrzutu kondensatu BEKOMAT można dobrać bazując na parametrach wydajnościowych i ciśnienia pracy sprężarki, miejsca gdzie ma być zainstalowany i typ wytwarzanego kondensatu.

Dla kondensatów olejowych dedykowane są spusty kondensatu model 21 wykonane z tworzywa oraz zrzuty kondensatu aluminiowe – modele 12 i 16. Ostatnie dwa modele mogą być również używane do kondensatów bezolejowych o dużej agresywności – taki spust kondensatu jest wykonany z utwardzonego aluminium. Wśród opcjonalnego osprzętu możemy wyróżnić zestawy podłączeniowe do dopływu i odpływu kondensatu, termiczne osłony czy zestawy grzewcze.

Spusty kondensatu BEKOMAT stosowane są przy:
- wymagających i maksymalnie agresywnych kondensatach
- warunkach narażonych na wystąpienie wybuchu
- warunkach próżniowych i niskich ciśnieniach
- obligatoryjnym odwadnianiu wybranych stopni kompresora podczas biegu jałowego

Rysunek 1:
(1) Kondensat odpływa otworem wlotowym.
(2) Komora spustowa w której gromadzi się kondensat. Zawór membranowy jest zamknięty dopóki zawór elektromagnetyczny (4) i kanał sterujący (3) nie zapewnią ciśnienia stabilizującego nad powierzchnią membrany (5). Zwiększona powierzchnia nad membraną daje znaczną siłę dociskową, co z kolei zapewnia w pełni szczelne zamknięcie zaworu

Rysunek 2:
W przypadku napełnienia się zbiornika (2) kondensatem i osiągnięcia max. poziomu (Ni2), pojemnościowy czujnik poziomu (6) uruchomi elektrozawór który zamknie kanał sterujący by następnie otworzyć kanał odciążający. Wówczas ciśnienie nad membraną zostanie zniwelowane, przestanie działać siła dociskająca, membrana uniesie się w gnieździe zaworu (7), a ciśnienie będzie wypychać zgromadzony kondensat przez kanał wylotowy(8).

Stan opróżniony:

Kondensat przesyłany jest do spustu BEKOMAT przez wlot (1) gdzie następuje jego skumulowanie w zbiorniku (2). Czujnik pojemnościowy (3) zapewnia stałą kontrolę poziomu napełnienia i gdy zbiornik się napełni następuje przesył sygnału do elektronicznego sterownika.

Stan napełniony:
Następuje załączenie sterującego zaworu (4), z kolei membrana (5) powoduje otwarcie kanału wylotowego (6) którym odciągany jest kondensat. Kanał wylotu zamyka się po całkowitym opróżnieniu zbiornika kondensatu. Wszystko przebiega szczelnie przez co nie występują straty sprężonego powietrza.

BEKOMAT 33

stan opróżniony	stan napełniony
