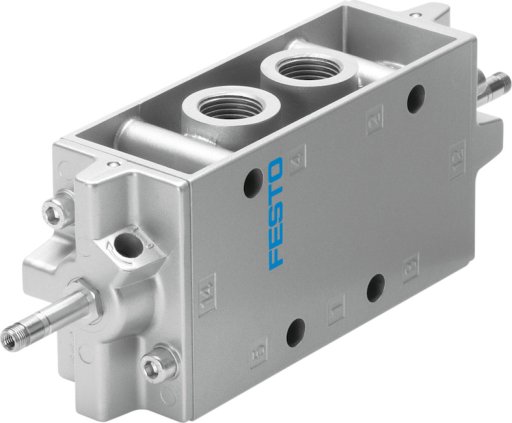

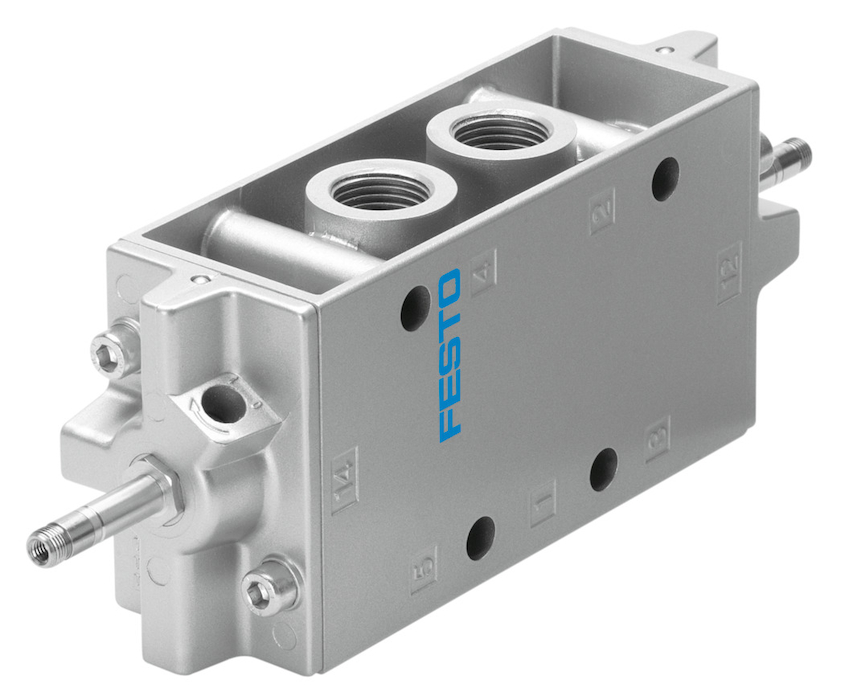

JMFH-5-1/2 Elektrozawór FESTO-10166

numer katalogowy: FESTO-10166
kategoria: Uniwersalne zawory rozdzielające
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Funkcja zaworu
    5/2 bistabilny
    Czas przełączania
    od 20  MS
    Stopień ochrony
    IP65
    Ciśnienie robocze/MPA
    od 0.2 do 0.8  MPA
    Ciśnienie robocze/BAR
    od 2 do 8  BAR
    Konstrukcja
    Gniazdo talerzowe
    Maks. częstotliwość przełączania
    25  HZ
    Funkcja odpowietrzenia
    z możliwością dławienia
    Sposób uszczelnienia
    miękki
    Pomocnicze sterowanie ręczne
    z blokadą
    Rodzaj sterowania
    sterowanie pilotem
    Kierunek przepływu
    jednokierunkowy
    Symbol
    00995754
    Pokrycie
    pokrycie ujemne
    Wartość b
    od 0.3
    Wartość C
    od 19.5  LSB
    Przyłącze pneumatyczne 4
    G1/2
    Pozycja montażu
    dowolny
    Certyfikacja
    c UL us - Recognized (OL)
    Maks. dodatni impuls testowy przy sygnale 0
    od 2200  MIS
    Maks. ujemny impuls testowy na 1 sygnale
    od 3700  MIS
    Parametry cewki
    Patrz cewka, na osobne zamówienie
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Klasa odporności korozyjnej wg normy Festo
    1 - niskie obciążenie korozyjne
    Zgodność z LABS
    VDMA24364-B1/B2-L
    Temperatura medium
    od -10 do 60  GC
    Temperatura otoczenia
    od -5 do 40  GC
    Waga produktu
    od 1210  G
    Przyłącze elektryczne
    przez cewkę F, na osobne zamówienie
    Typ mocowania
    opcjonalnie:
    Przyłącze pneumatyczne 1
    G1/2
    Przyłącze pneumatyczne 2
    G1/2
    Przyłącze pneumatyczne 3
    G1/2
    Przyłącze pneumatyczne 5
    G1/2
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał uszczelnień
    NBR
    Materiał obudowy
    Aluminiowy odlew ciśnieniowy
