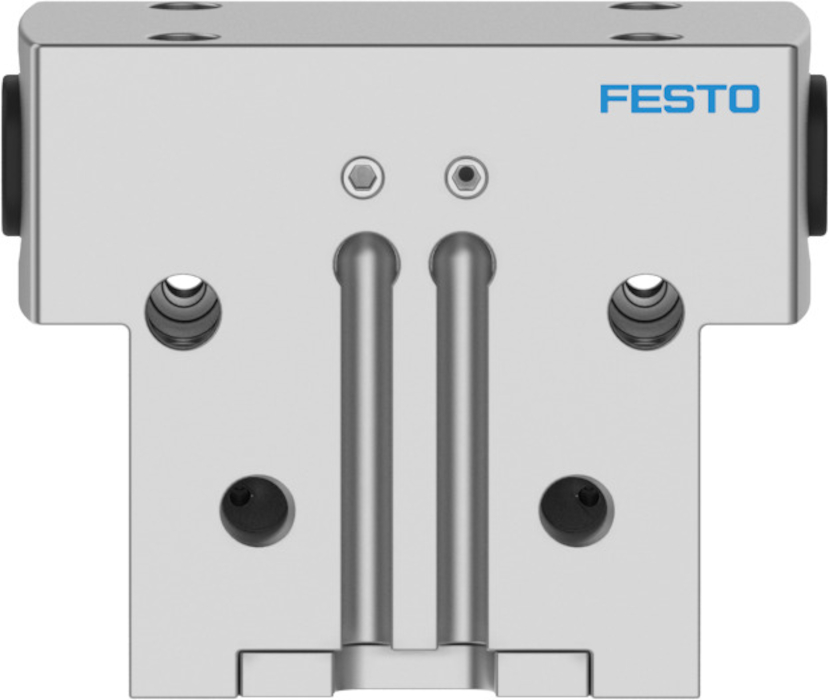

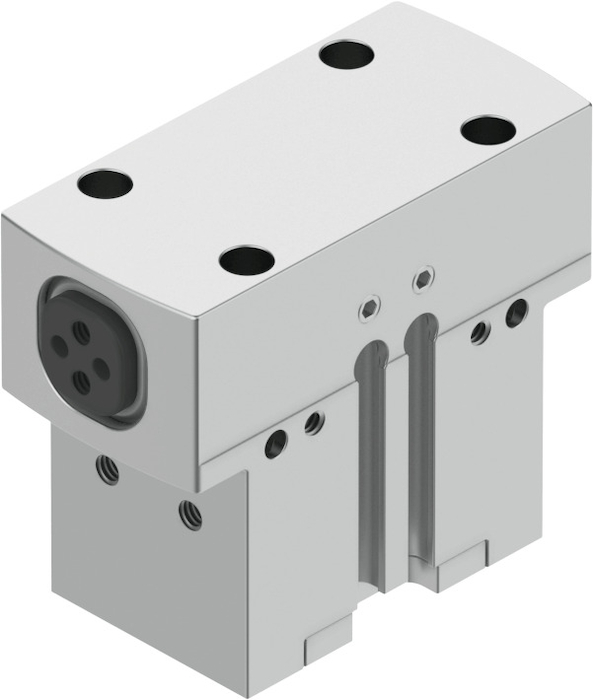

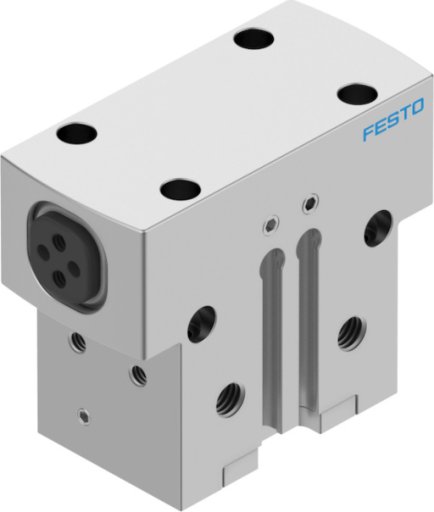

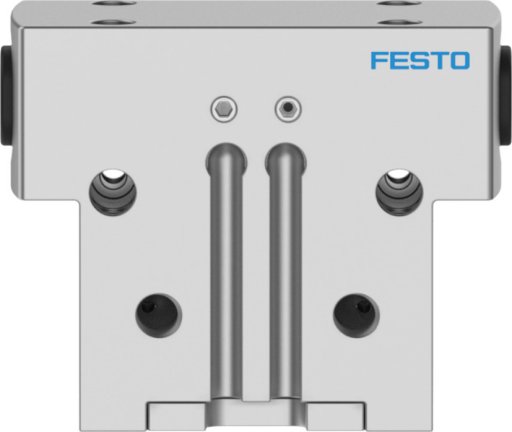

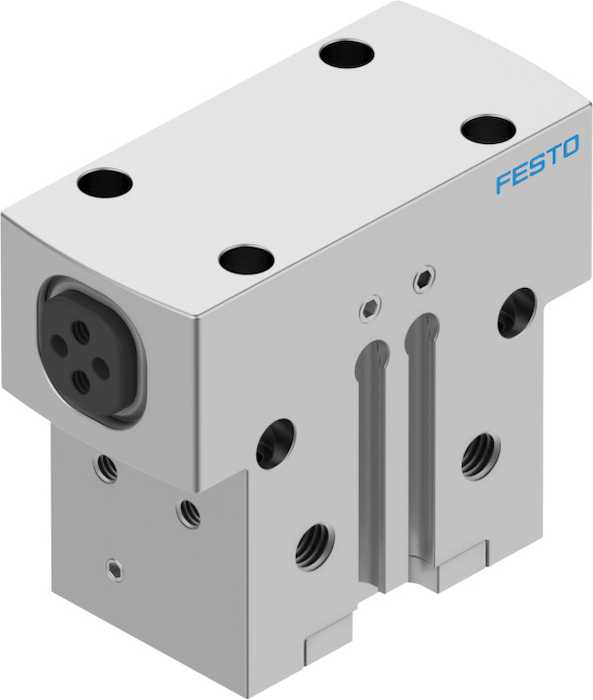

  7. HGPD-16-A-G2 Chwytak równoległy

HGPD-16-A-G2 Chwytak równoległy FESTO-1132938

numer katalogowy: FESTO-1132938
kategoria: Chwytaki równoległe
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Zabezpieczenie siły chwytania
    przy zamykaniu
    Konstrukcja
    Równia pochyła
    Sygnalizacja położenia
    do wyłącznika zbliżeniowego
    Maks. luz szczęk chwytających Sz
    od 0.02  MM
    Dokładność powtarzalności chwytaka
    od 0.03  MM
    Liczba szczęk chwytaka
    2
    Typ napędu
    pneumatyczny
    Pozycja montażu
    dowolny
    Sposób działania
    dwustronnego działania
    Funkcja chwytaka
    Równolegle
    Symbol
    00991895
    Przydatność do produkcji akumulatorów litowo-jonowych
    Nie wolno stosować metali, w których zawartość miedzi przekracza 5% masy. Wyjątkiem są płytki drukowane, kable, złącza elektryczne i cewki
    Maks. częstotliwość robocza chwytaka
    od 3  HZ
    Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi)
    od 30  MS
    Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi)
    od 15  MS
    Maks. masa na zewnętrzny palec chwytaka
    25  G
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Klasa odporności korozyjnej wg normy Festo
    2 - średnie obciążenie korozyjne
    Zgodność z LABS
    VDMA24364-B2-L
    Stopień ochrony
    IP65
    Temperatura otoczenia
    od 5 do 60  GC
    Masowy moment bezwładności
    od 0.27  KGC
    Maks. moment na szczęce chwytaka Mx, statyczny
    8  NM
    Maks. moment na szczęce chwytaka My statyczny
    4  NM
    Maks. moment na szczęce chwytaka Mz statyczny
    3  NM
    Waga produktu
    od 117  G
    Typ mocowania
    opcjonalnie:
    Przyłącze pneumatyczne
    M5
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał zaślepki
    Nierdzewna stal stopowa
    Materiał obudowy
    Aluminium anodowane
    Materiał szczęk chwytaka
    Stal, hartowana
    Pliki do pobrania:
    Karta Produktu
