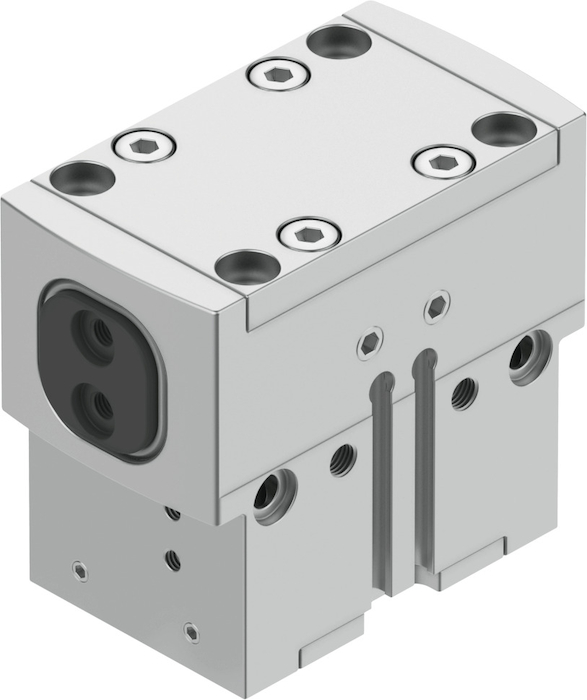

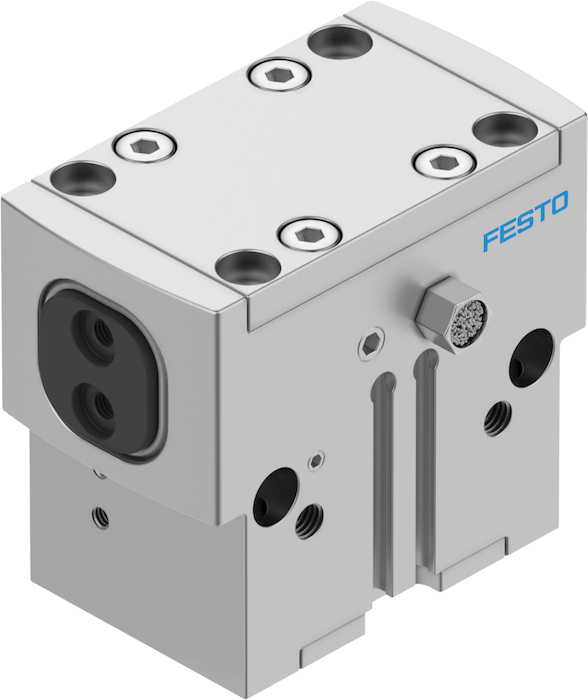

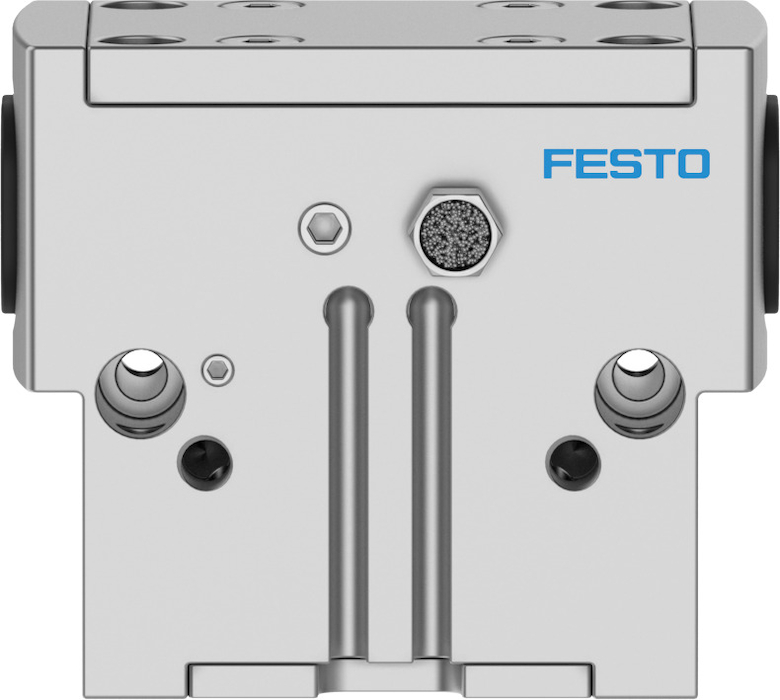

Name: HGPD-25-A-G2 Chwytak równoległy
SKU: FESTO-1132944
Price: 6266.06 PLN
Availability: OutOfStock

Tu jesteś:

Dane wariantu
Dane podstawowe
Zdjęcia
Akcesoria
Zabezpieczenie siły chwytania

przy zamykaniu

Konstrukcja

Równia pochyła

Sygnalizacja położenia

do wyłącznika zbliżeniowego

Maks. luz szczęk chwytających Sz

od 0.02 MM

Dokładność powtarzalności chwytaka

od 0.04 MM

Liczba szczęk chwytaka

2

Typ napędu

pneumatyczny

Pozycja montażu

dowolny

Sposób działania

dwustronnego działania

Funkcja chwytaka

Równolegle

Symbol

00991895

Maks. częstotliwość robocza chwytaka

od 3 HZ

Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi)

od 48 MS

Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi)

od 28 MS

Maks. masa na zewnętrzny palec chwytaka

138 G

Medium robocze

Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]

Uwaga dotycząca medium roboczego/sterującego

Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)

Klasa odporności korozyjnej wg normy Festo

2 - średnie obciążenie korozyjne

Zgodność z LABS

VDMA24364-B2-L

Stopień ochrony

IP65

Temperatura otoczenia

od 5 do 60 GC

Masowy moment bezwładności

od 1.72 KGC

Maks. moment na szczęce chwytaka Mx, statyczny

30 NM

Maks. moment na szczęce chwytaka My statyczny

25 NM

Maks. moment na szczęce chwytaka Mz statyczny

15 NM

Waga produktu

od 361 G

Typ mocowania

opcjonalnie:

Przyłącze pneumatyczne

M5

Informacja o materiałach

Zgodność z dyrektywą RoHS

Materiał zaślepki

Nierdzewna stal stopowa

Materiał obudowy

Aluminium anodowane

Materiał szczęk chwytaka

Stal, hartowana
