- HGPD-40-A Chwytak równoległy

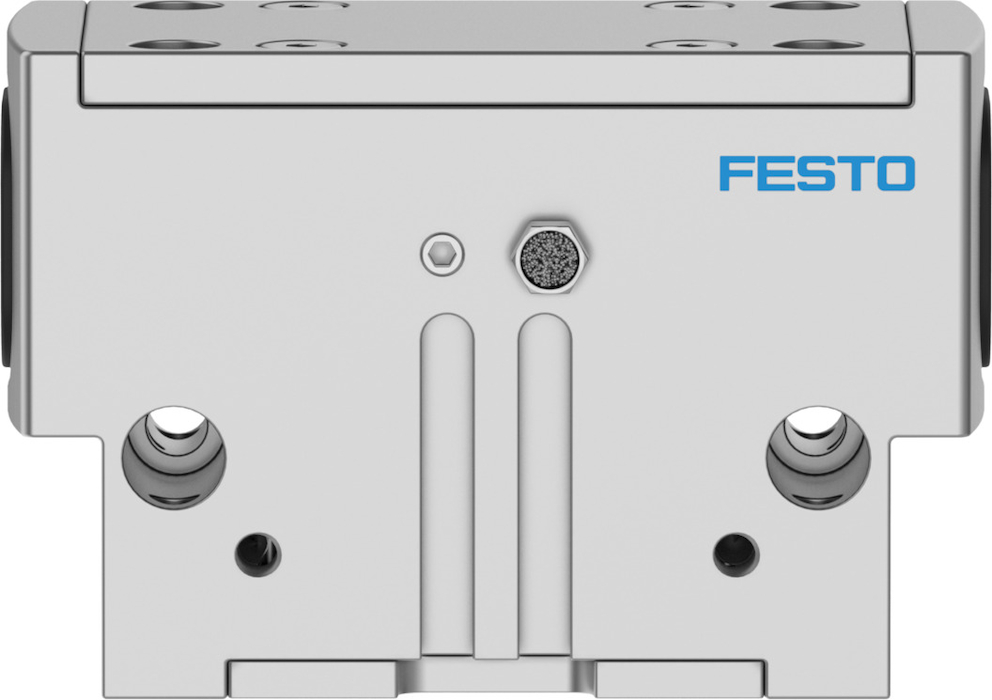

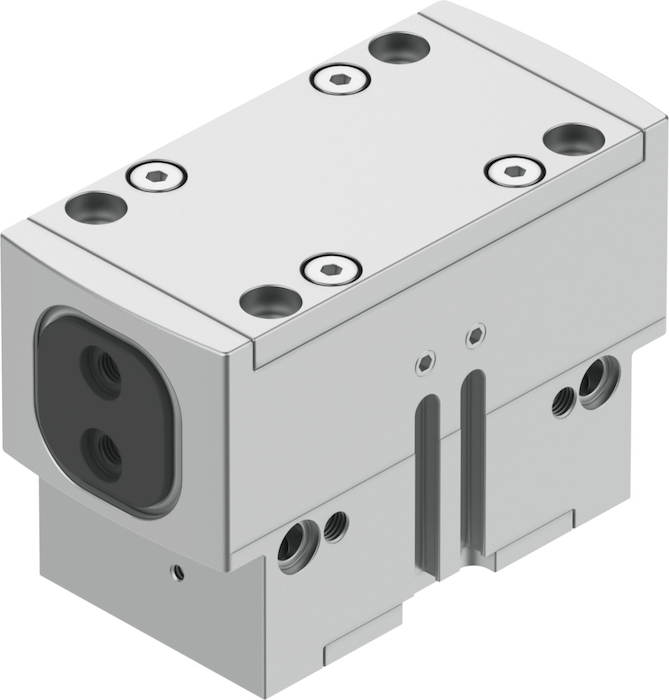

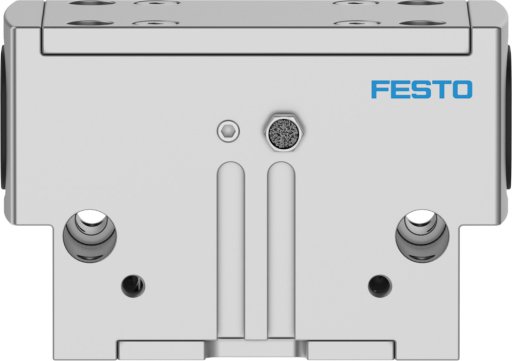

HGPD-40-A Chwytak równoległy FESTO-1132948
numer katalogowy: FESTO-1132948
kategoria: Chwytaki równoległe
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Ciśnienie robocze3 - 8 barCiśnienie robocze, nadmuch0 - 0,5 barFunkcja chwytakaRównoległyGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) closingod 267 NGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) openingod 315 NKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaRównia pochyla, Dodatnio poprowadzona sekwencja ruchuLiczba szczęk chwytakaod 2Maks. częstotliwość robocza chwytaka<= 2 Hz HzMaks. dokładność zamienności<= 0,2 mm mmMaks. luz kątowy na szczęce chwytaka ax, ay<= 0,1 deg degMaks. luz na szczęce chwytaka Sz<= 0,02 mm mmMaks. masa na zewnętrzną szczękę chwytakaod 445 gMaks. moment na szczęce chwytaka Mx, statycznyod 70 NmMaks. moment na szczęce chwytaka My, statycznyod 45 NmMaks. moment na szczęce chwytaka Mz , statycznyod 35 NmMaks. siła na szczęce chwytaka Fz, statycznaod 1200 NMasowy moment bezwładnościod 10,1 kgcm2Materiał obudowyAluminium, AnodowanieMateriał pokrywyStal wysokostopowa, nierdzewnaMateriał szczęk chwytakaHartowany, StalMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Min. closing time at 0.6 MPa (6 bar, 87 psi)od 77 msMin. opening time at 0.6 MPa (6 bar, 87 psi)od 73 msOkresy smarowania elementów prowadzącychod 5000000 Mio SPPowtarzalność chwytaka<= 0,05 mm mmPozycja zabudowyDowolnaPrzyłącza pneumatyczneM5Przyłącze pneumatyczne, nadmuchM5Skok na szczękę chwytakaod 10 mmSposób montażuDo wyboru:, Gwint wewnętrzny i tulejka centrująca, Przy pomocy otworów przelotowych i tulejek centrujących, Przy pomocy otworów przelotowych i kołków, Z gwintem wewnętrznym i kółkiemStopień ochronyIP65Sygnalizacja położeniaPrzy pomocy czujnikówSymetria osiowa<= 0,2 mm mmTemperatura otoczenia5 - 60 °CTotal gripping force at 0.6 MPa (6 bar, 87 psi), closingod 598 NTotal gripping force at 0.6 MPa (6 bar, 87 psi), openingod 630 NTryb pracyDwustronnego działaniaUwaga dotycząca materiałówZgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 1044 gWielkość40Pliki do pobrania:Karta Produktu
- Ciśnienie robocze3 - 8 barCiśnienie robocze, nadmuch0 - 0,5 barFunkcja chwytakaRównoległyGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) closingod 267 NGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) openingod 315 NKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaRównia pochyla, Dodatnio poprowadzona sekwencja ruchuLiczba szczęk chwytakaod 2Maks. częstotliwość robocza chwytaka<= 2 Hz HzMaks. dokładność zamienności<= 0,2 mm mmMaks. luz kątowy na szczęce chwytaka ax, ay<= 0,1 deg degMaks. luz na szczęce chwytaka Sz<= 0,02 mm mmMaks. masa na zewnętrzną szczękę chwytakaod 445 gMaks. moment na szczęce chwytaka Mx, statycznyod 70 NmMaks. moment na szczęce chwytaka My, statycznyod 45 NmMaks. moment na szczęce chwytaka Mz , statycznyod 35 NmMaks. siła na szczęce chwytaka Fz, statycznaod 1200 NMasowy moment bezwładnościod 10,1 kgcm2Materiał obudowyAluminium, AnodowanieMateriał pokrywyStal wysokostopowa, nierdzewnaPliki do pobrania:Karta Produktu
-
-
