- HGPD-50-A Chwytak równoległy

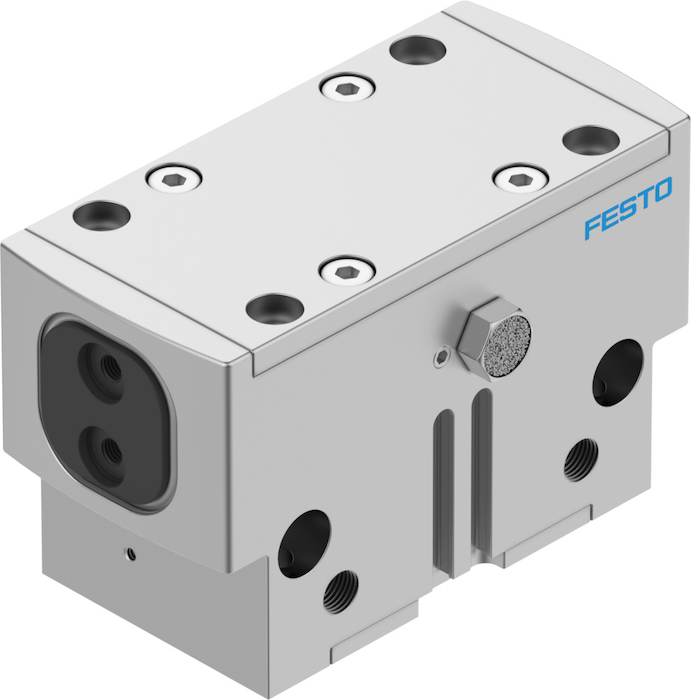

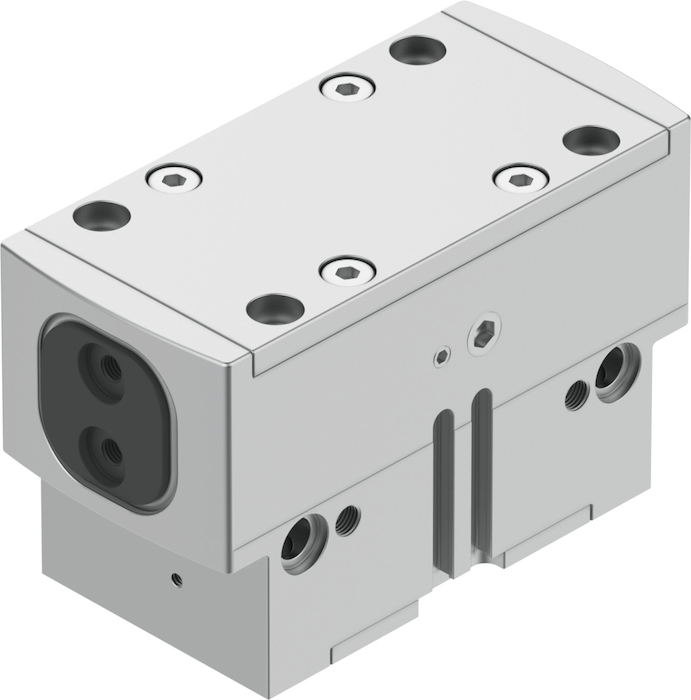

HGPD-50-A Chwytak równoległy FESTO-1132951
numer katalogowy: FESTO-1132951
kategoria: Chwytaki równoległe
Ocena średnia:
(0 opinii)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_1132951_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_1132951_SY1_0.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_1132951_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_1132951_SY1_0.png.jpg)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Ciśnienie robocze3 - 8 barCiśnienie robocze, nadmuch0 - 0,5 barFunkcja chwytakaRównoległyGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) closingod 447 NGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) openingod 472 NKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaRównia pochyla, Dodatnio poprowadzona sekwencja ruchuLiczba szczęk chwytakaod 2Maks. częstotliwość robocza chwytaka<= 2 Hz HzMaks. dokładność zamienności<= 0,2 mm mmMaks. luz kątowy na szczęce chwytaka ax, ay<= 0,1 deg degMaks. luz na szczęce chwytaka Sz<= 0,02 mm mmMaks. masa na zewnętrzną szczękę chwytakaod 318 gMaks. moment na szczęce chwytaka Mx, statycznyod 90 NmMaks. moment na szczęce chwytaka My, statycznyod 60 NmMaks. moment na szczęce chwytaka Mz , statycznyod 50 NmMaks. siła na szczęce chwytaka Fz, statycznaod 2000 NMasowy moment bezwładnościod 26,19 kgcm2Materiał obudowyAluminium, AnodowanieMateriał pokrywyStal wysokostopowa, nierdzewnaMateriał szczęk chwytakaHartowany, StalMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Min. closing time at 0.6 MPa (6 bar, 87 psi)od 100 msMin. opening time at 0.6 MPa (6 bar, 87 psi)od 90 msOkresy smarowania elementów prowadzącychod 5000000 Mio SPPowtarzalność chwytaka<= 0,05 mm mmPozycja zabudowyDowolnaPrzyłącza pneumatyczneG1/8Przyłącze pneumatyczne, nadmuchM5Skok na szczękę chwytakaod 12 mmSposób montażuDo wyboru:, Gwint wewnętrzny i tulejka centrująca, Przy pomocy otworów przelotowych i tulejek centrujących, Przy pomocy otworów przelotowych i kołków, Z gwintem wewnętrznym i kółkiemStopień ochronyIP65Sygnalizacja położeniaPrzy pomocy czujnikówSymetria osiowa<= 0,2 mm mmTemperatura otoczenia5 - 60 °CTotal gripping force at 0.6 MPa (6 bar, 87 psi), closingod 894 NTotal gripping force at 0.6 MPa (6 bar, 87 psi), openingod 944 NTryb pracyDwustronnego działaniaUwaga dotycząca materiałówZgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 1766 gWielkość50Pliki do pobrania:Karta Produktu
- Ciśnienie robocze3 - 8 barCiśnienie robocze, nadmuch0 - 0,5 barFunkcja chwytakaRównoległyGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) closingod 447 NGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) openingod 472 NKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaRównia pochyla, Dodatnio poprowadzona sekwencja ruchuLiczba szczęk chwytakaod 2Maks. częstotliwość robocza chwytaka<= 2 Hz HzMaks. dokładność zamienności<= 0,2 mm mmMaks. luz kątowy na szczęce chwytaka ax, ay<= 0,1 deg degMaks. luz na szczęce chwytaka Sz<= 0,02 mm mmMaks. masa na zewnętrzną szczękę chwytakaod 318 gMaks. moment na szczęce chwytaka Mx, statycznyod 90 NmMaks. moment na szczęce chwytaka My, statycznyod 60 NmMaks. moment na szczęce chwytaka Mz , statycznyod 50 NmMaks. siła na szczęce chwytaka Fz, statycznaod 2000 NMasowy moment bezwładnościod 26,19 kgcm2Materiał obudowyAluminium, AnodowanieMateriał pokrywyStal wysokostopowa, nierdzewnaPliki do pobrania:Karta Produktu
-
-
