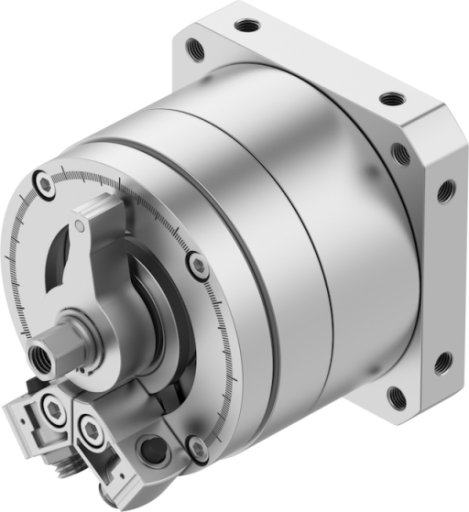

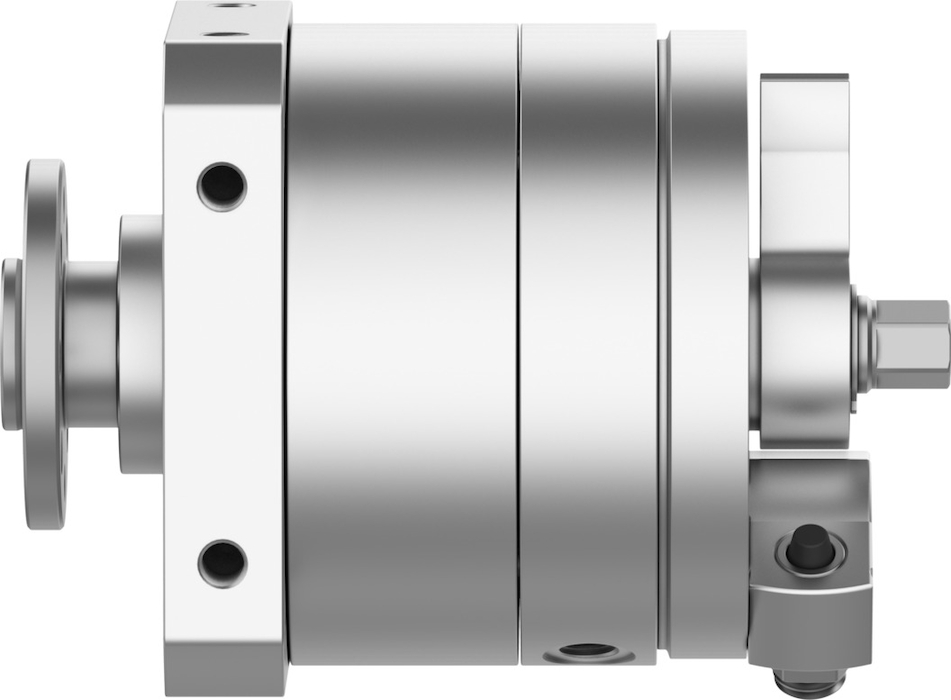

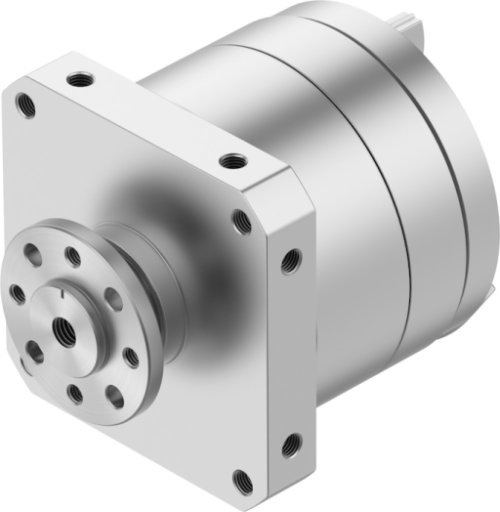

  7. DSM-T-32-270-P-FW-A-B Napęd wahadłowy

DSM-T-32-270-P-FW-A-B Napęd wahadłowy FESTO-1145105

numer katalogowy: FESTO-1145105
kategoria: Napędy wahadłowe z tłokiem łopatkowym
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Wielkość
    32
    Kąt amortyzacji
    1.4  DEG
    Kąt obrotu
    do 270  DEG
    Amortyzacja
    elastyczne pierścienie/płytki amortyzujące z obu stron
    Pozycja montażu
    dowolny
    Sposób działania
    dwustronnego działania
    Konstrukcja
    Tłok łopatkowy
    Sygnalizacja położenia
    do wyłącznika zbliżeniowego
    Symbol
    00991265
    Ciśnienie robocze/MPA
    od 0.2 do 1  MPA
    Ciśnienie robocze/BAR
    od 2 do 10  BAR
    Maks. częstotliwość obrotowa przy 0,6 MPa (6 bar, 87 psi)
    2  HZ
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:-:-]
    Klasa odporności korozyjnej wg normy Festo
    0 - Brak obciążenia korozyjnego
    Zgodność z LABS
    VDMA24364-B2-L
    Temperatura otoczenia
    od -10 do 60  GC
    Maks. siła osiowa
    75  N
    Maks. siła promieniowa
    200  N
    Teoretyczny moment obrotowy przy 0,6 MPa (6 bar, 87 psi)
    od 20  NM
    Dopuszczalny masowy moment bezwładności
    od 0.025  KGY
    Waga produktu
    od 2115  G
    Typ mocowania
    Przy pomocy gwintu wewnętrznego
    Przyłącze pneumatyczne
    G1/8
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał wałka napędu
    Stal
    Materiał uszczelnień
    TPE-U(PU)
    Materiał obudowy
    Stop aluminium do przeróbki plastycznej
    Pliki do pobrania:
    Karta Produktu
