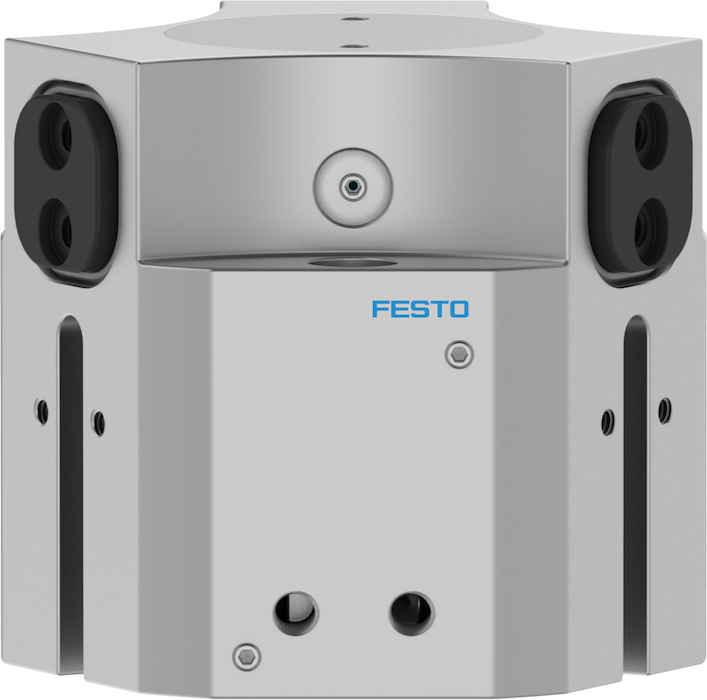

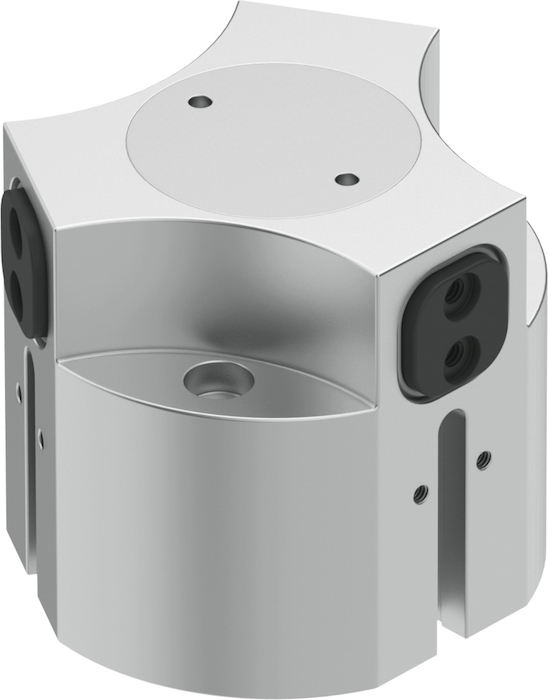

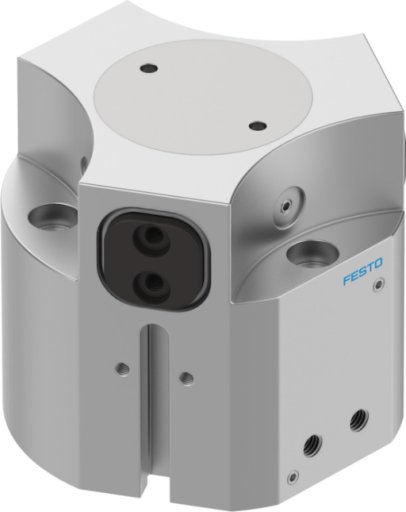

  7. HGDD-40-A-G2 Chwytak trójszczękowy

HGDD-40-A-G2 Chwytak trójszczękowy FESTO-1163042

numer katalogowy: FESTO-1163042
kategoria: Chwytaki trójszczękowe
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Zabezpieczenie siły chwytania
    przy zamykaniu
    Konstrukcja
    Równia pochyła
    Sygnalizacja położenia
    do wyłącznika zbliżeniowego
    Maks. luz szczęk chwytających Sz
    od 0.05  MM
    Dokładność powtarzalności chwytaka
    od 0.03  MM
    Liczba szczęk chwytaka
    3
    Pozycja montażu
    dowolny
    Sposób działania
    dwustronnego działania
    Funkcja chwytaka
    3-punktowy
    Symbol
    00991895
    Maks. częstotliwość robocza chwytaka
    od 4  HZ
    Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi)
    od 144  MS
    Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi)
    od 110  MS
    Maks. masa na zewnętrzny palec chwytaka
    130  G
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Klasa odporności korozyjnej wg normy Festo
    2 - średnie obciążenie korozyjne
    Zgodność z LABS
    VDMA24364-B2-L
    Stopień ochrony
    IP65
    Temperatura otoczenia
    od 5 do 60  GC
    Masowy moment bezwładności
    od 5.01  KGC
    Maks. siła na szczękach chwytaka Fz, statyczna
    700  N
    Maks. moment na szczęce chwytaka Mx, statyczny
    25  NM
    Maks. moment na szczęce chwytaka My statyczny
    18  NM
    Maks. moment na szczęce chwytaka Mz statyczny
    20  NM
    Waga produktu
    od 775  G
    Typ mocowania
    opcjonalnie:
    Przyłącze pneumatyczne
    M5
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał zaślepki
    Nierdzewna stal stopowa
    Materiał obudowy
    Stop aluminium, anodowany na gładko
    Materiał szczęk chwytaka
    Stal, hartowana
    Pliki do pobrania:
    Karta Produktu
