- HGDD-50-A Chwytak trójszczękowy

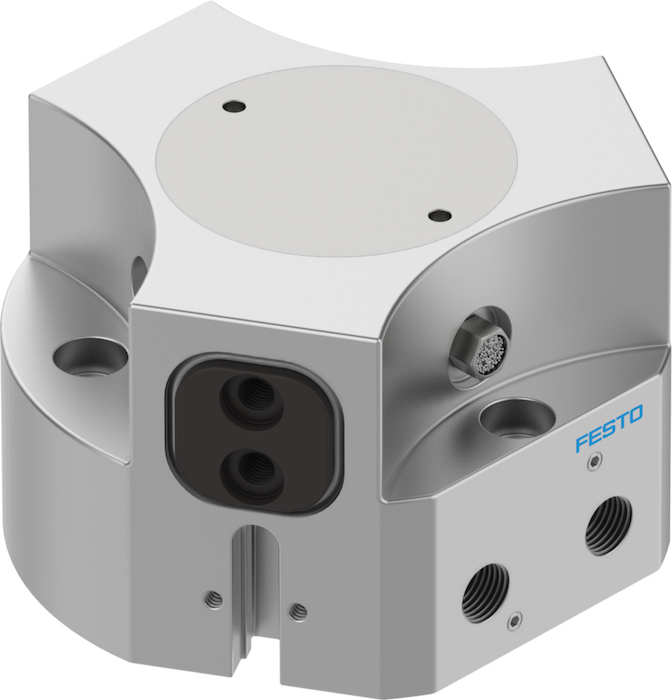

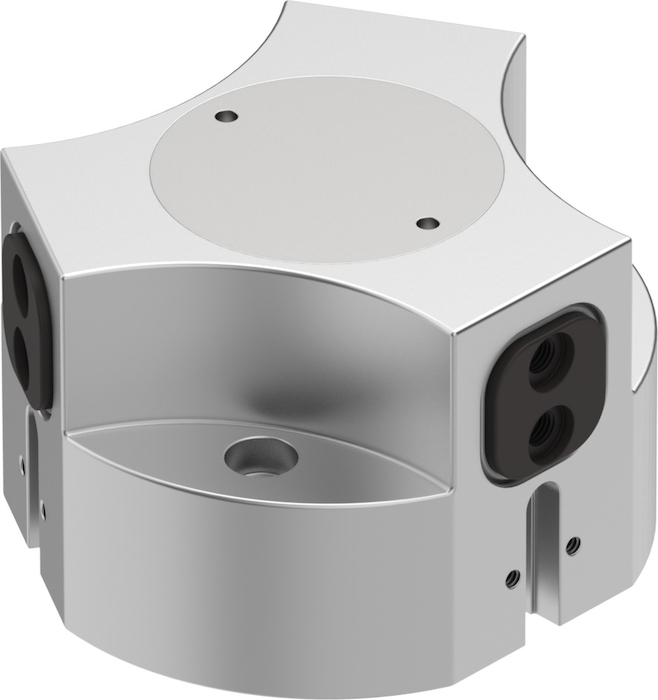

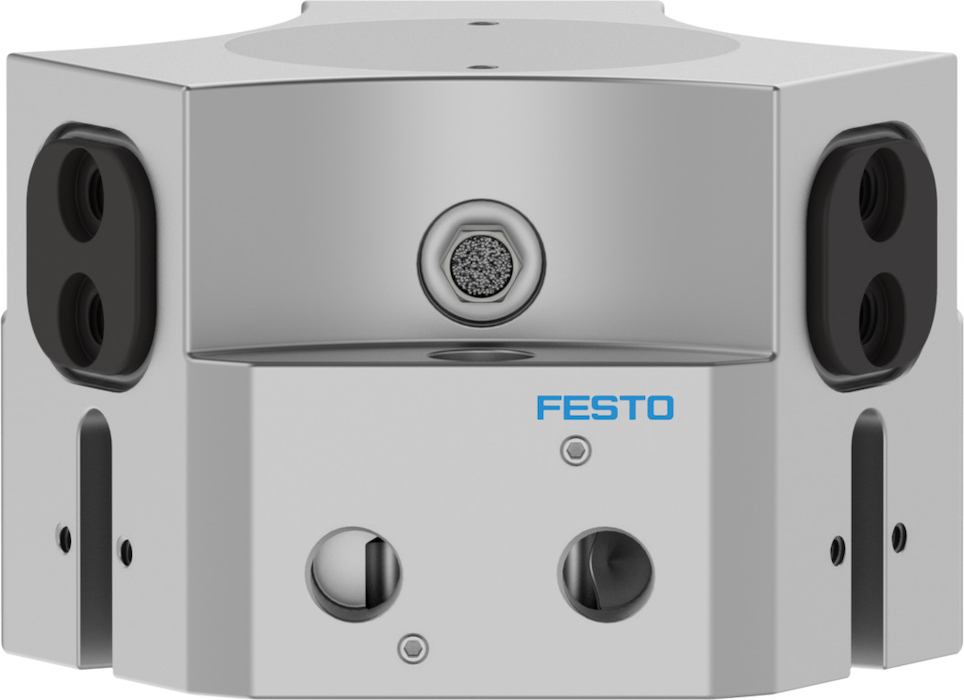

HGDD-50-A Chwytak trójszczękowy FESTO-1163043
numer katalogowy: FESTO-1163043
kategoria: Chwytaki trójszczękowe
Ocena średnia:
(0 opinii)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_1163043_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_1163043_SY1_0.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_1163043_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_1163043_SY1_0.png.jpg)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Ciśnienie robocze3 - 8 barCiśnienie robocze, nadmuch0 - 0,5 barFunkcja chwytaka3-szczękowyGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) closingod 348 NGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) openingod 371 NKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaRównia pochyla, Dodatnio poprowadzona sekwencja ruchuLiczba szczęk chwytakaod 3Maks. częstotliwość robocza chwytaka<= 4 Hz HzMaks. dokładność zamienności<= 0,2 mm mmMaks. luz kątowy na szczęce chwytaka ax, ay<= 0,1 deg degMaks. luz na szczęce chwytaka Sz<= 0,05 mm mmMaks. masa na zewnętrzną szczękę chwytakaod 276 gMaks. moment na szczęce chwytaka Mx, statycznyod 45 NmMaks. moment na szczęce chwytaka My, statycznyod 30 NmMaks. moment na szczęce chwytaka Mz , statycznyod 30 NmMaks. siła na szczęce chwytaka Fz, statycznaod 1300 NMasowy moment bezwładnościod 9,65 kgcm2Materiał obudowyStop aluminium, AnodowanyMateriał pokrywyStal wysokostopowa, nierdzewnaMateriał szczęk chwytakaHartowany, StalMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Min. closing time at 0.6 MPa (6 bar, 87 psi)od 128 msMin. opening time at 0.6 MPa (6 bar, 87 psi)od 93 msOkresy smarowania elementów prowadzącychod 5 Mio SPPowtarzalność chwytaka<= 0,03 mm mmPozycja zabudowyDowolnaPrzyłącza pneumatyczneG1/8Przyłącze pneumatyczne, nadmuchM5Skok na szczękę chwytakaod 8 mmSposób montażuDo wyboru:, Przy pomocy otworów przelotowych i kołków, Z gwintem wewnętrznym i kółkiemStopień ochronyIP65Sygnalizacja położeniaPrzy pomocy czujnikówSymetria osiowa<= 0,2 mm mmTemperatura otoczenia5 - 60 °CTotal gripping force at 0.6 MPa (6 bar, 87 psi), closingod 1044 NTotal gripping force at 0.6 MPa (6 bar, 87 psi), openingod 1113 NTryb pracyDwustronnego działaniaUwaga dotycząca materiałówZgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 1117 gWielkość50Pliki do pobrania:Karta Produktu
- Ciśnienie robocze3 - 8 barCiśnienie robocze, nadmuch0 - 0,5 barFunkcja chwytaka3-szczękowyGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) closingod 348 NGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) openingod 371 NKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaRównia pochyla, Dodatnio poprowadzona sekwencja ruchuLiczba szczęk chwytakaod 3Maks. częstotliwość robocza chwytaka<= 4 Hz HzMaks. dokładność zamienności<= 0,2 mm mmMaks. luz kątowy na szczęce chwytaka ax, ay<= 0,1 deg degMaks. luz na szczęce chwytaka Sz<= 0,05 mm mmMaks. masa na zewnętrzną szczękę chwytakaod 276 gMaks. moment na szczęce chwytaka Mx, statycznyod 45 NmMaks. moment na szczęce chwytaka My, statycznyod 30 NmMaks. moment na szczęce chwytaka Mz , statycznyod 30 NmMaks. siła na szczęce chwytaka Fz, statycznaod 1300 NMasowy moment bezwładnościod 9,65 kgcm2Materiał obudowyStop aluminium, AnodowanyMateriał pokrywyStal wysokostopowa, nierdzewnaPliki do pobrania:Karta Produktu
-
-
