- HGDD-63-A Chwytak trójszczękowy

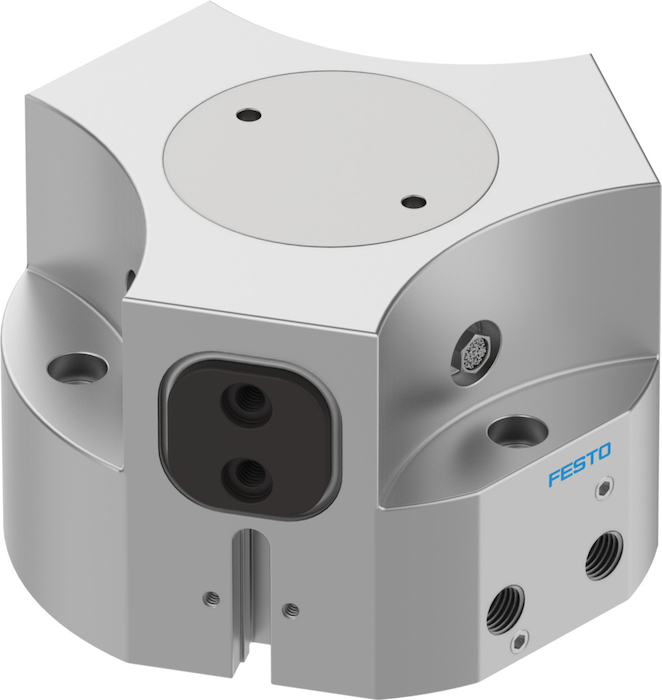

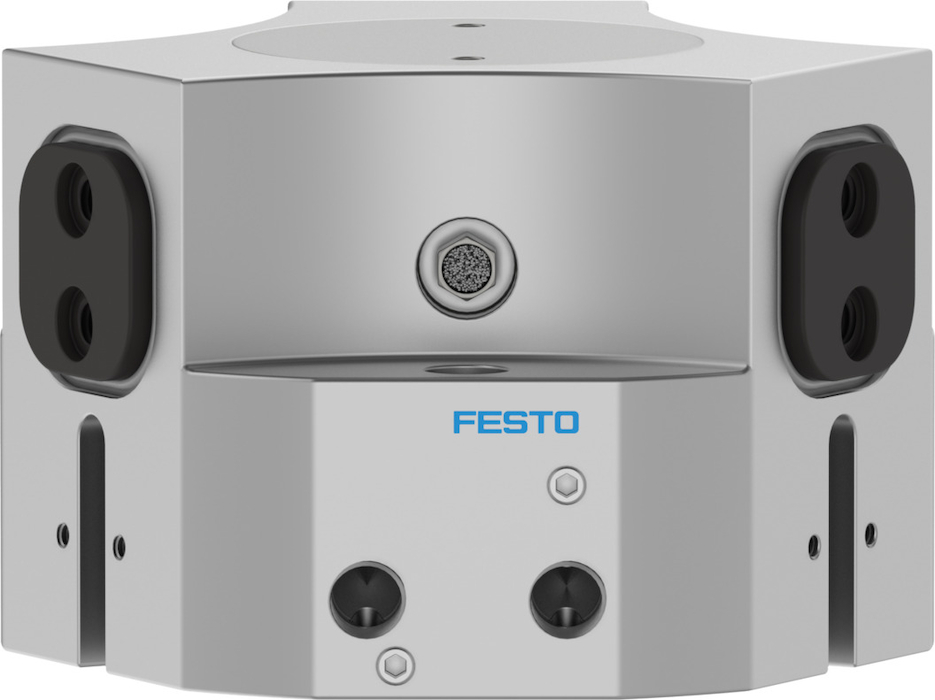

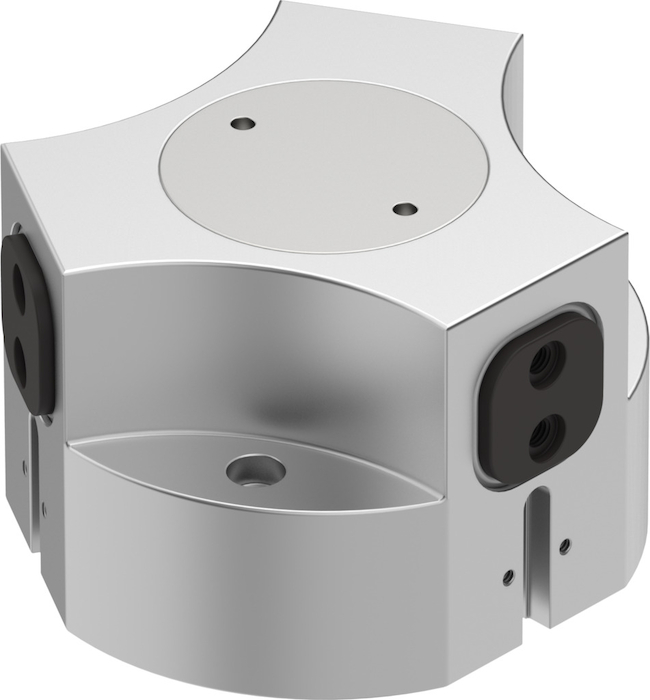

HGDD-63-A Chwytak trójszczękowy FESTO-1163046
numer katalogowy: FESTO-1163046
kategoria: Chwytaki trójszczękowe
Ocena średnia:
(0 opinii)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_1163046_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_1163046_SY1_0.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_1163046_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_1163046_SY1_0.png.jpg)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Ciśnienie robocze3 - 8 barCiśnienie robocze, nadmuch0 - 0,5 barFunkcja chwytaka3-szczękowyGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) closingod 553 NGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) openingod 582 NKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaRównia pochyla, Dodatnio poprowadzona sekwencja ruchuLiczba szczęk chwytakaod 3Maks. częstotliwość robocza chwytaka<= 4 Hz HzMaks. dokładność zamienności<= 0,2 mm mmMaks. luz kątowy na szczęce chwytaka ax, ay<= 0,1 deg degMaks. luz na szczęce chwytaka Sz<= 0,05 mm mmMaks. masa na zewnętrzną szczękę chwytakaod 440 gMaks. moment na szczęce chwytaka Mx, statycznyod 70 NmMaks. moment na szczęce chwytaka My, statycznyod 45 NmMaks. moment na szczęce chwytaka Mz , statycznyod 50 NmMaks. siła na szczęce chwytaka Fz, statycznaod 2300 NMasowy moment bezwładnościod 29 kgcm2Materiał obudowyStop aluminium, AnodowanyMateriał pokrywyStal wysokostopowa, nierdzewnaMateriał szczęk chwytakaHartowany, StalMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Min. closing time at 0.6 MPa (6 bar, 87 psi)od 145 msMin. opening time at 0.6 MPa (6 bar, 87 psi)od 115 msOkresy smarowania elementów prowadzącychod 5 Mio SPPowtarzalność chwytaka<= 0,05 mm mmPozycja zabudowyDowolnaPrzyłącza pneumatyczneG1/8Przyłącze pneumatyczne, nadmuchM5Skok na szczękę chwytakaod 10 mmSposób montażuPrzy pomocy otworów przelotowych i kołków, Z gwintem wewnętrznym i kółkiem, Do wyboru:Stopień ochronyIP65Sygnalizacja położeniaPrzy pomocy czujnikówSymetria osiowa<= 0,2 mm mmTemperatura otoczenia5 - 60 °CTotal gripping force at 0.6 MPa (6 bar, 87 psi), closingod 1659 NTotal gripping force at 0.6 MPa (6 bar, 87 psi), openingod 1746 NTryb pracyDwustronnego działaniaUwaga dotycząca materiałówZgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 2175 gWielkość63Pliki do pobrania:Karta Produktu
- Ciśnienie robocze3 - 8 barCiśnienie robocze, nadmuch0 - 0,5 barFunkcja chwytaka3-szczękowyGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) closingod 553 NGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) openingod 582 NKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaRównia pochyla, Dodatnio poprowadzona sekwencja ruchuLiczba szczęk chwytakaod 3Maks. częstotliwość robocza chwytaka<= 4 Hz HzMaks. dokładność zamienności<= 0,2 mm mmMaks. luz kątowy na szczęce chwytaka ax, ay<= 0,1 deg degMaks. luz na szczęce chwytaka Sz<= 0,05 mm mmMaks. masa na zewnętrzną szczękę chwytakaod 440 gMaks. moment na szczęce chwytaka Mx, statycznyod 70 NmMaks. moment na szczęce chwytaka My, statycznyod 45 NmMaks. moment na szczęce chwytaka Mz , statycznyod 50 NmMaks. siła na szczęce chwytaka Fz, statycznaod 2300 NMasowy moment bezwładnościod 29 kgcm2Materiał obudowyStop aluminium, AnodowanyMateriał pokrywyStal wysokostopowa, nierdzewnaPliki do pobrania:Karta Produktu
-
-
