- HGDD-63-A-G2 Chwytak trójszczękowy

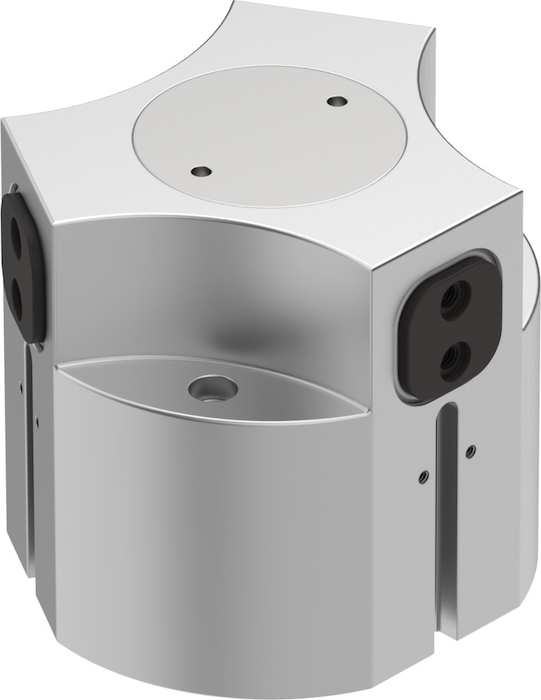

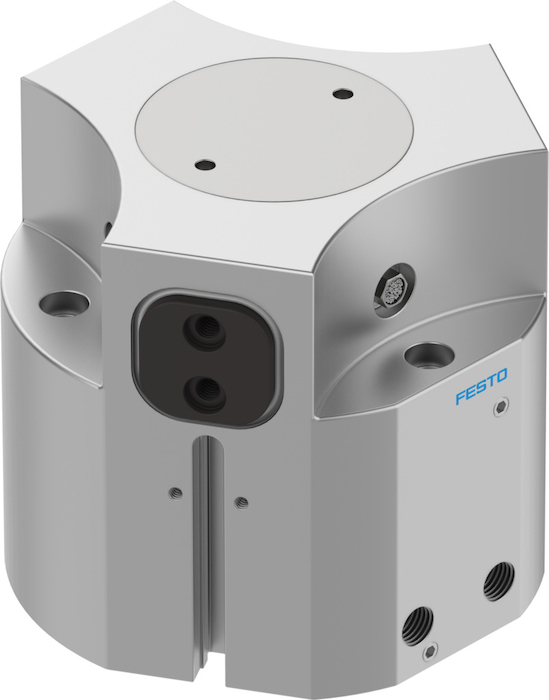

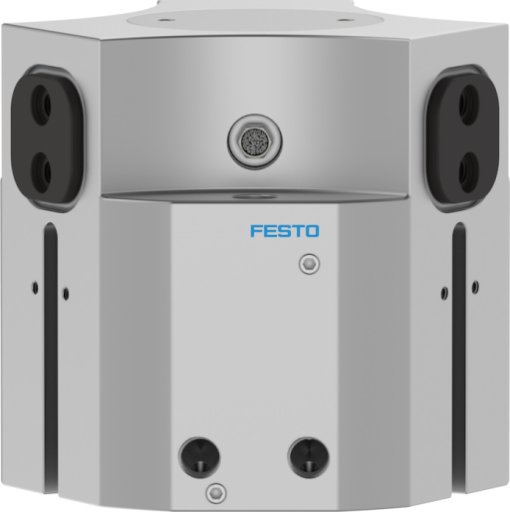

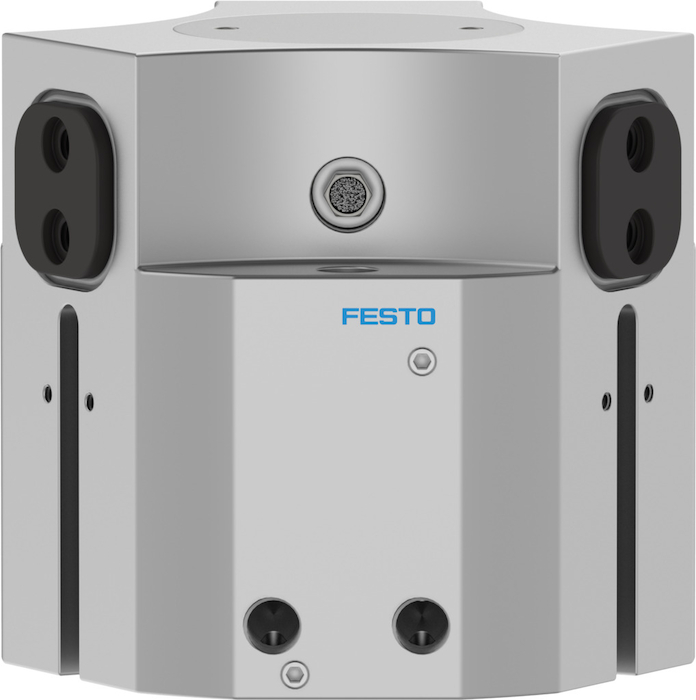

HGDD-63-A-G2 Chwytak trójszczękowy FESTO-1163048
numer katalogowy: FESTO-1163048
kategoria: Chwytaki trójszczękowe
Ocena średnia:
(0 opinii)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_1163048_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_1163048_SY1_0.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_1163048_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_1163048_SY1_0.png.jpg)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Ciśnienie robocze4 - 8 barCiśnienie robocze, nadmuch0 - 0,5 barFunkcja chwytaka3-szczękowyKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaRównia pochyla, Dodatnio poprowadzona sekwencja ruchuLiczba szczęk chwytakaod 3Maks. częstotliwość robocza chwytaka<= 4 Hz HzMaks. dokładność zamienności<= 0,2 mm mmMaks. luz kątowy na szczęce chwytaka ax, ay<= 0,1 deg degMaks. luz na szczęce chwytaka Sz<= 0,05 mm mmMaks. masa na zewnętrzną szczękę chwytakaod 440 gMaks. moment na szczęce chwytaka Mx, statycznyod 70 NmMaks. moment na szczęce chwytaka My, statycznyod 45 NmMaks. moment na szczęce chwytaka Mz , statycznyod 50 NmMaks. siła na szczęce chwytaka Fz, statycznaod 2300 NMasowy moment bezwładnościod 45,05 kgcm2Materiał obudowyStop aluminium, AnodowanyMateriał pokrywyStal wysokostopowa, nierdzewnaMateriał szczęk chwytakaStal, HartowanyMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Min. closing time at 0.6 MPa (6 bar, 87 psi)od 68 msMin. opening time at 0.6 MPa (6 bar, 87 psi)od 135 msOkresy smarowania elementów prowadzącychod 5 Mio SPPowtarzalność chwytaka<= 0,05 mm mmPozycja zabudowyDowolnaPrzyłącza pneumatyczneG1/8Przyłącze pneumatyczne, nadmuchM5Skok na szczękę chwytakaod 10 mmSposób montażuDo wyboru:, Przy pomocy otworów przelotowych i kołków, Z gwintem wewnętrznym i kółkiemStopień ochronyIP65Sygnalizacja położeniaPrzy pomocy czujnikówSymetria osiowa<= 0,2 mm mmTemperatura otoczenia5 - 60 °CTryb pracyDwustronnego działaniaUwaga dotycząca materiałówZgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 2848 gWielkość63Zabezpieczenie siły chwytaniaPrzy zamykaniuPliki do pobrania:Karta Produktu
- Ciśnienie robocze4 - 8 barCiśnienie robocze, nadmuch0 - 0,5 barFunkcja chwytaka3-szczękowyKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaRównia pochyla, Dodatnio poprowadzona sekwencja ruchuLiczba szczęk chwytakaod 3Maks. częstotliwość robocza chwytaka<= 4 Hz HzMaks. dokładność zamienności<= 0,2 mm mmMaks. luz kątowy na szczęce chwytaka ax, ay<= 0,1 deg degMaks. luz na szczęce chwytaka Sz<= 0,05 mm mmMaks. masa na zewnętrzną szczękę chwytakaod 440 gMaks. moment na szczęce chwytaka Mx, statycznyod 70 NmMaks. moment na szczęce chwytaka My, statycznyod 45 NmMaks. moment na szczęce chwytaka Mz , statycznyod 50 NmMaks. siła na szczęce chwytaka Fz, statycznaod 2300 NMasowy moment bezwładnościod 45,05 kgcm2Materiał obudowyStop aluminium, AnodowanyMateriał pokrywyStal wysokostopowa, nierdzewnaMateriał szczęk chwytakaStal, HartowanyMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Pliki do pobrania:Karta Produktu
-
-
