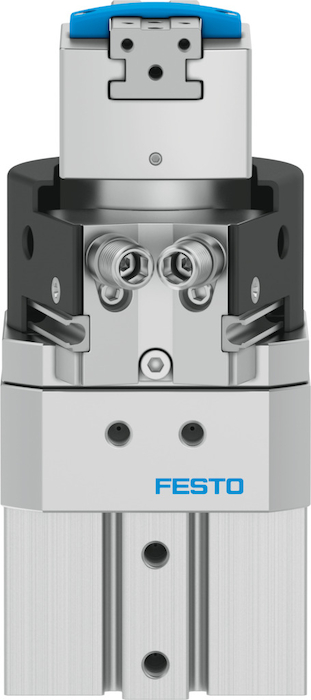

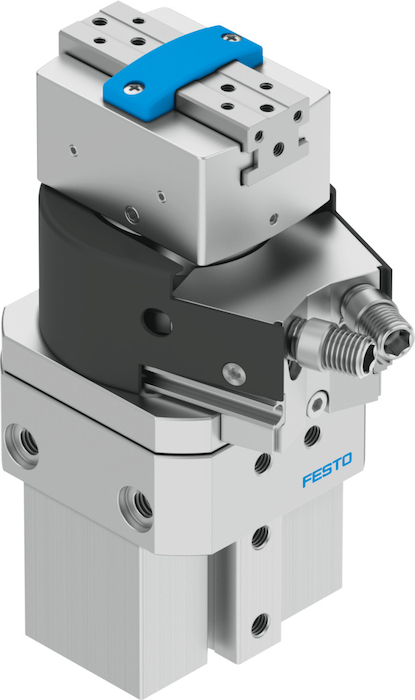

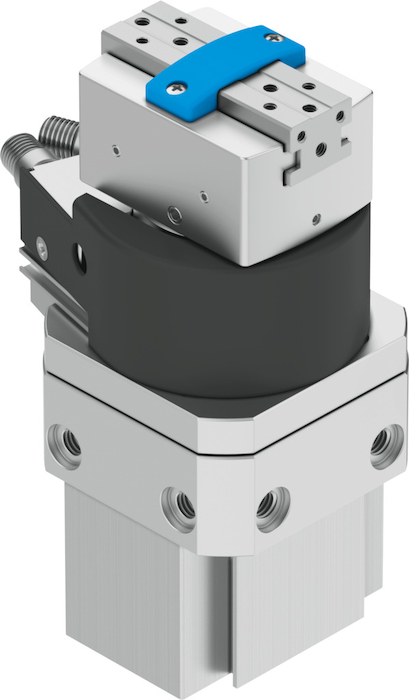

Zakres ustawiania kąta obrotu
do 210 DEG
Skok na szczękę chwytającą
od 4.5 MM
Maks. luz kątowy szczęk chwytaka ax, ay
od 0.1 DEG
Maks. luz szczęk chwytających Sz
od 0.02 MM
Amortyzacja napędu wahadłowego
Elastyczne pierścienie / płytki tłumiące z obu stron, regulowane położenia krańcowe, ze stałym ogranicznikiem
Regulacja precyzyjna napędu ćwierćobrotowego
-6 DEG
Sposób działania
dwustronnego działania
Funkcja chwytaka
Równolegle
Konstrukcja
Napęd wahadłowy
Sygnalizacja położenia chwytaka
z wyłącznikiem zbliżeniowym
Sygnalizacja położenia napędu wahadłowego
z wyłącznikiem zbliżeniowym
Ciśnienie robocze
od 3 do 8 BAR
Maks. częstotliwość obrotowa przy 0,6 MPa (6 bar, 87 psi)
2 HZ
Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi)
od 40 MS
Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi)
od 60 MS
Medium robocze
Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującego
Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Klasa odporności korozyjnej wg normy Festo
2 - średnie obciążenie korozyjne
Zgodność z LABS
VDMA24364-B2-L
Temperatura otoczenia
od 5 do 60 GC
Siła chwytu na szczękę chwytającą przy 0,6 MPa (6 bar, 87 psi) , otwieranie
od 58 N
Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), otwieranie
od 116 N
Siła chwytu na szczękę chwytającą przy 0,6 MPa (6 bar, 87 psi), zamykanie
od 51 N
Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), zamykanie
od 102 N
Maks. siła na szczękach chwytaka Fz, statyczna
150 N
Maks. moment na szczęce chwytaka Mx, statyczny
11 NM
Maks. moment na szczęce chwytaka My statyczny
11 NM
Maks. moment na szczęce chwytaka Mz statyczny
11 NM
Teoretyczny moment obrotowy przy 0,6 MPa (6 bar, 87 psi)
od 1.25 NM
Maks. masa na zewnętrzny palec chwytaka
50 G
Typ mocowania
opcjonalnie:
Przyłącze pneumatyczne
M5
Informacja o materiałach
Zgodność z dyrektywą RoHS
Materiał wałka napędu
Stal
Materiał pokrywy
Aluminium
Materiał obudowy
Stop aluminium do przeróbki plastycznej
Materiał szczęk chwytaka
Stal wysokostopowa nierdzewna
