- HGDS-PP-20-YSRT-A-B Jednostka obrotowa z chwytakie m

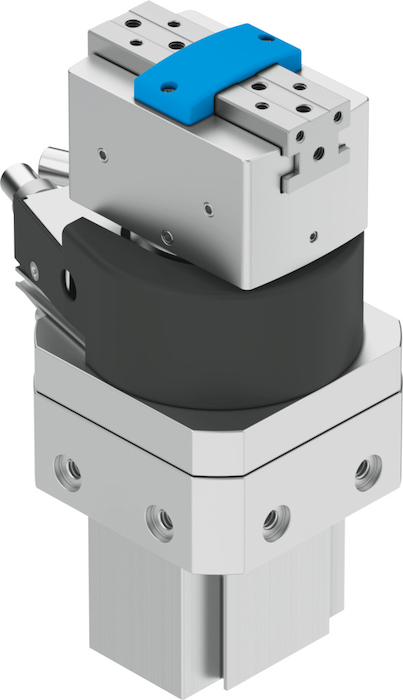

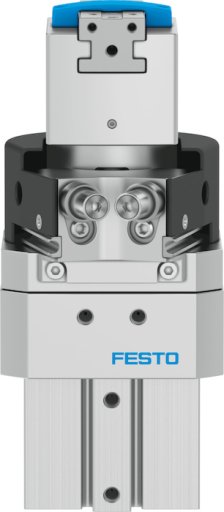

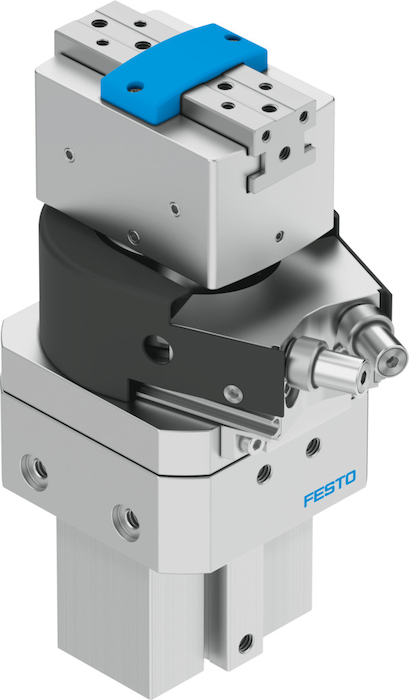

HGDS-PP-20-YSRT-A-B Jednostka obrotowa z chwytakie m FESTO-1187963
numer katalogowy: FESTO-1187963
kategoria: Jednostka obrotowa z chwytakiem
Ocena średnia:
(0 opinii)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_1187963_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_1187963_SY1_0.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_1187963_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_1187963_SY1_0.png.jpg)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Amortyzacja napędu wahadłowegoCC: Amortyzatory z obu stronCiśnienie robocze3 - 8 barDokładna regulacja napędu wahadłowegood -2,5 degFunkcja chwytakaRównoległyGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) closingod 84 NGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) openingod 96 NKąt obrotuod 210 degKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaZ chwytakiem równoległym i napędem chwytaka, Napęd wahadłowyLiczba szczęk chwytakaod 2Maks. luz kątowy na szczęce chwytaka ax, ayod 0,1 degMaks. luz na szczęce chwytaka Szod 0,02 mmMaks. masa na zewnętrzną szczękę chwytakaod 100 gMaks. moment na szczęce chwytaka Mx, statycznyod 22 NmMaks. moment na szczęce chwytaka My, statycznyod 22 NmMaks. moment na szczęce chwytaka Mz , statycznyod 22 NmMaks. siła na szczęce chwytaka Fz, statycznaod 250 NMateriał obudowyStop aluminiumMateriał pokrywyPOM, AluminiumMateriał szczęk chwytakaStal wysokostopowa, nierdzewnaMateriał uszczelnieńNBRMateriał wałka napędowegoStalMax. swivel frequency at 0.6 MPa (6 bar, 87 psi)od 1,5 HzMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Min. closing time at 0.6 MPa (6 bar, 87 psi)od 70 msMin. opening time at 0.6 MPa (6 bar, 87 psi)od 60 msPozycja zabudowyDowolnaPrzyłącza pneumatyczneM5Skok na szczękę chwytakaod 7 mmSposób montażuZ rowkiem typu jaskółczy ogon, Do wyboru:, Gwint wewnętrzny i tulejka centrująca, Przy pomocy otworów przelotowych i tulejek centrującychSygnalizacja położenia chwytakaZ wyłącznikiem zbliżeniowymSygnalizacja położenia napędu wahadłowegoZ wyłącznikiem zbliżeniowymTemperatura otoczenia5 - 60 °CTheoretical torque at 0.6 MPa (6 bar, 87 psi)od 2,5 NmTotal gripping force at 0.6 MPa (6 bar, 87 psi), closingod 168 NTotal gripping force at 0.6 MPa (6 bar, 87 psi), openingod 192 NTryb pracyDwustronnego działaniaUwaga dotycząca materiałówZgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 1260 gWielkość20Zakres nastawy kąta obrotu0 - 210 degPliki do pobrania:Karta Produktu
- Amortyzacja napędu wahadłowegoCC: Amortyzatory z obu stronCiśnienie robocze3 - 8 barDokładna regulacja napędu wahadłowegood -2,5 degFunkcja chwytakaRównoległyGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) closingod 84 NGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) openingod 96 NKąt obrotuod 210 degKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKonstrukcjaZ chwytakiem równoległym i napędem chwytaka, Napęd wahadłowyLiczba szczęk chwytakaod 2Maks. luz kątowy na szczęce chwytaka ax, ayod 0,1 degMaks. luz na szczęce chwytaka Szod 0,02 mmMaks. masa na zewnętrzną szczękę chwytakaod 100 gMaks. moment na szczęce chwytaka Mx, statycznyod 22 NmMaks. moment na szczęce chwytaka My, statycznyod 22 NmMaks. moment na szczęce chwytaka Mz , statycznyod 22 NmMaks. siła na szczęce chwytaka Fz, statycznaod 250 NMateriał obudowyStop aluminiumMateriał pokrywyPOM, AluminiumMateriał szczęk chwytakaStal wysokostopowa, nierdzewnaPliki do pobrania:Karta Produktu
-
-
