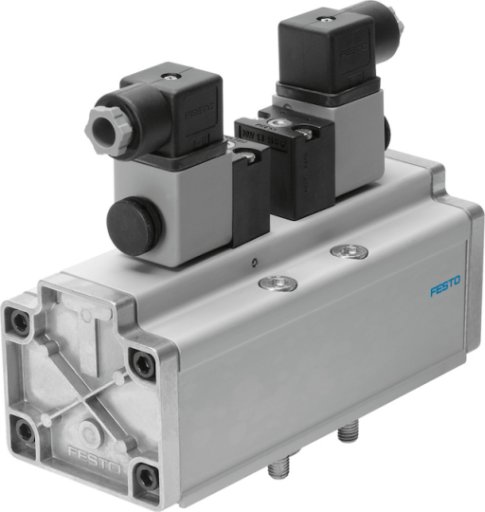

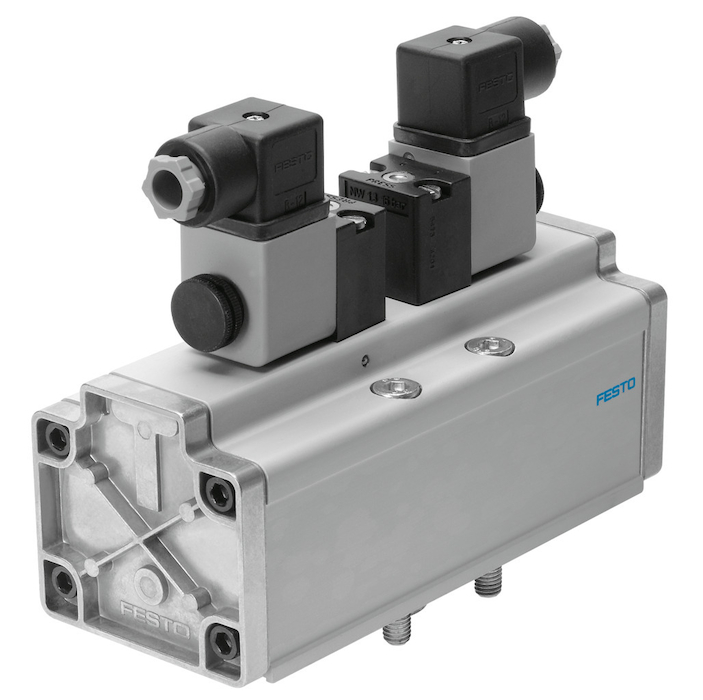

- JMDH-5/2-3/4-D-4-24DC Elektrozawór
JMDH-5/2-3/4-D-4-24DC Elektrozawór FESTO-12458
numer katalogowy: FESTO-12458
kategoria: Znormalizowane zawory rozdzielające
Ocena średnia:
(0 opinii)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_12458_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_12458_SY1_0.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_12458_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_12458_SY1_0.png.jpg)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Charakterystyka cewki48 V AC: 50/60 Hz, moc przełączana 14,5 VA, moc podtrzymania 9,9 VA, 24 V DC: 6,8 WCiśnienie robocze2 - 16 barCzas pracy ciągłej100 %Czas przełączania powrotnegood 40 msFunkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu5/2 bistabilnyKierunek przepływuJednokierunkowyKod ISO455KonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 4300 µsMaks. ujemny impuls testowy przy sygnale logicznym 1od 2100 µsMateriał obudowyAluminiumMateriał uszczelnieńNBRMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Normalny przepływ nominalnyod 6000 l/minPomocnicze ręczne uruchamianiePrzez przyciśnięciePoziom ciśnienia akustycznegood 85 dB(A)Pozycja zabudowyDowolnaPrzekryciePositive overlapPrzyłącze elektryczneWg DIN EN 175301-803Przyłącze odpowietrzenia pilota 82M5Przyłącze odpowietrzenia pilota 84M5Przyłącze pneumatyczne 1Płyta przyłączeniowa, wielkość 4 wg ISO 5599-1Przyłącze pneumatyczne 2Płyta przyłączeniowa, wielkość 4 wg ISO 5599-1Przyłącze pneumatyczne 3Płyta przyłączeniowa, wielkość 4 wg ISO 5599-1Przyłącze pneumatyczne 4Płyta przyłączeniowa, wielkość 4 wg ISO 5599-1Przyłącze pneumatyczne 5Płyta przyłączeniowa, wielkość 4 wg ISO 5599-1Rasterod 82 mmRodzaj sterowaniaZ pilotemRodzaj uszczelnieniaMiękkieSposób montażuNa płycie przyłączeniowej, Przy pomocy otworów przelotowych i śrubSposób uruchomieniaElektrycznyStopień ochronyIP65Szerokość zabudowyod 76 mmTemperatura medium-10 - 60 °CTemperatura otoczenia-10 - 50 °CUwaga dotycząca materiałówZgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 2600 gWielkość nominalnaod 18 mmZasilanie pneum. pilotówWewnętrzneZgodność z normąISO 5599-1Pliki do pobrania:Karta Produktu
- Charakterystyka cewki48 V AC: 50/60 Hz, moc przełączana 14,5 VA, moc podtrzymania 9,9 VA, 24 V DC: 6,8 WCiśnienie robocze2 - 16 barCzas pracy ciągłej100 %Czas przełączania powrotnegood 40 msFunkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu5/2 bistabilnyKierunek przepływuJednokierunkowyKod ISO455KonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 4300 µsMaks. ujemny impuls testowy przy sygnale logicznym 1od 2100 µsMateriał obudowyAluminiumMateriał uszczelnieńNBRMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Normalny przepływ nominalnyod 6000 l/minPomocnicze ręczne uruchamianiePrzez przyciśnięciePoziom ciśnienia akustycznegood 85 dB(A)Pozycja zabudowyDowolnaPrzekryciePositive overlapPrzyłącze elektryczneWg DIN EN 175301-803Pliki do pobrania:Karta Produktu
-
-
