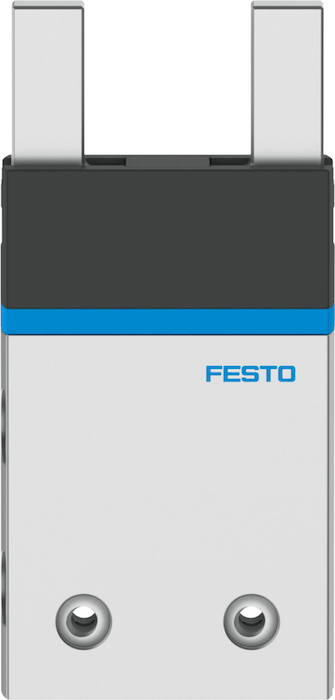

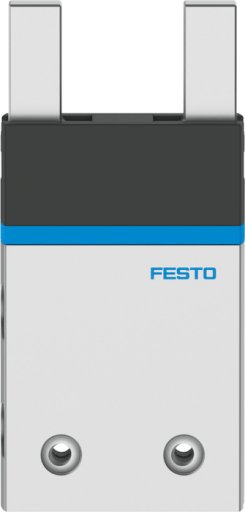

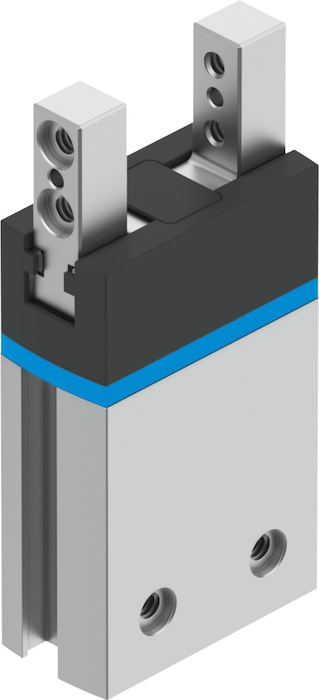

- DHPS-10-A Chwytak równoległy
DHPS-10-A Chwytak równoległy FESTO-1254040
numer katalogowy: FESTO-1254040
kategoria: Chwytaki równoległe
Ocena średnia:
(0 opinii)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_1254040_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_1254040_SY1_0.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_1254040_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_1254040_SY1_0.png.jpg)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Ciśnienie robocze2 - 8 barFunkcja chwytakaRównoległyGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) closingod 34,5 NGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) openingod 39 NKlasa odporności na korozję CRC1 – Niska odporność na korozjęKonstrukcjaDźwigniowa, Dodatnio poprowadzona sekwencja ruchuLiczba szczęk chwytakaod 2Maks. częstotliwość robocza chwytakaod 4 HzMaks. dokładność zamienności<= 0,2 mm mmMaks. luz kątowy na szczęce chwytaka ax, ay< 0,5 deg degMaks. luz na szczęce chwytaka Sz< 0,02 mm mmMaks. masa na zewnętrzną szczękę chwytakaod 60 gMaks. moment na szczęce chwytaka Mx, statycznyod 3 NmMaks. moment na szczęce chwytaka My, statycznyod 3 NmMaks. moment na szczęce chwytaka Mz , statycznyod 3 NmMaks. siła na szczęce chwytaka Fz, statycznaod 60 NMasowy moment bezwładnościod 0,079 kgcm2Materiał obudowyTwarde anodowanie, Stop aluminiumMateriał pokrywyPAMateriał szczęk chwytakaStal wysokostopowa, nierdzewnaMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Min. closing time at 0.6 MPa (6 bar, 87 psi)od 28 msMin. opening time at 0.6 MPa (6 bar, 87 psi)od 21 msOkresy smarowania elementów prowadzącychod 10 Mio SPPowtarzalność chwytaka< 0,02 mm mmPozycja zabudowyDowolnaProwadzenieProwadzenie na łożyskach ślizgowychPrzyłącza pneumatyczneM3Skok na szczękę chwytakaod 3 mmSposób montażuDo wyboru:, Gwint wewnętrzny i tulejka centrująca, Przy pomocy otworów przelotowych i tulejek centrującychSygnalizacja położeniaPrzy pomocy czujnikówSymetria osiowa<= 0,2 mm mmTemperatura otoczenia5 - 60 °CTotal gripping force at 0.6 MPa (6 bar, 87 psi), closingod 70 NTotal gripping force at 0.6 MPa (6 bar, 87 psi), openingod 80 NTryb pracyDwustronnego działaniaUwaga dotycząca materiałówZgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 67 gWielkość10Pliki do pobrania:Karta Produktu
- Ciśnienie robocze2 - 8 barFunkcja chwytakaRównoległyGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) closingod 34,5 NGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) openingod 39 NKlasa odporności na korozję CRC1 – Niska odporność na korozjęKonstrukcjaDźwigniowa, Dodatnio poprowadzona sekwencja ruchuLiczba szczęk chwytakaod 2Maks. częstotliwość robocza chwytakaod 4 HzMaks. dokładność zamienności<= 0,2 mm mmMaks. luz kątowy na szczęce chwytaka ax, ay< 0,5 deg degMaks. luz na szczęce chwytaka Sz< 0,02 mm mmMaks. masa na zewnętrzną szczękę chwytakaod 60 gMaks. moment na szczęce chwytaka Mx, statycznyod 3 NmMaks. moment na szczęce chwytaka My, statycznyod 3 NmMaks. moment na szczęce chwytaka Mz , statycznyod 3 NmMaks. siła na szczęce chwytaka Fz, statycznaod 60 NMasowy moment bezwładnościod 0,079 kgcm2Materiał obudowyTwarde anodowanie, Stop aluminiumMateriał pokrywyPAMateriał szczęk chwytakaStal wysokostopowa, nierdzewnaPliki do pobrania:Karta Produktu
-
-
