- DHPS-16-A Chwytak równoległy

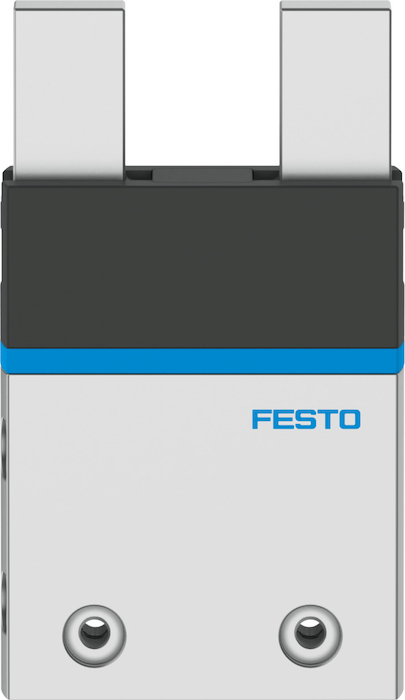

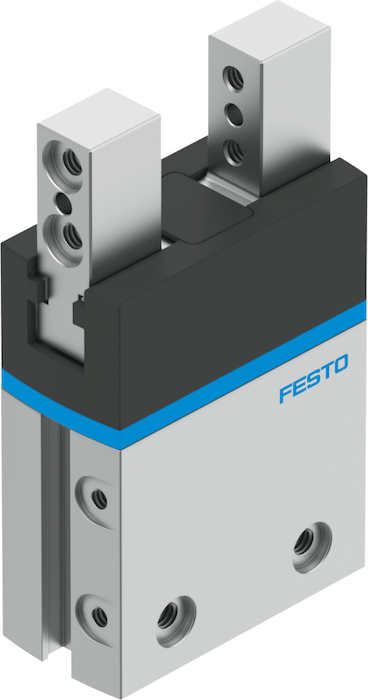

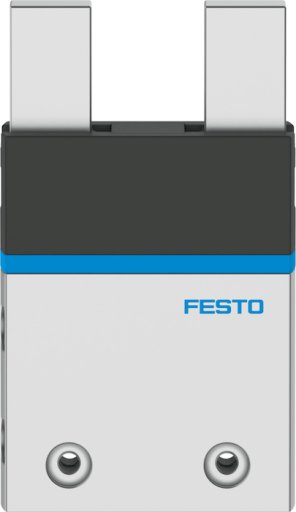

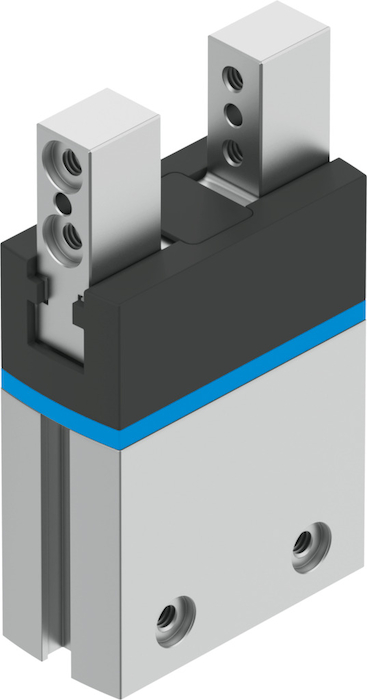

DHPS-16-A Chwytak równoległy FESTO-1254043
numer katalogowy: FESTO-1254043
kategoria: Chwytaki równoległe
Ocena średnia:
(0 opinii)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_1254043_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_1254043_SY1_0.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_1254043_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_1254043_SY1_0.png.jpg)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Ciśnienie robocze2 - 8 barFunkcja chwytakaRównoległyGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) closingod 96 NGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) openingod 105 NKlasa odporności na korozję CRC1 – Niska odporność na korozjęKonstrukcjaDźwigniowa, Dodatnio poprowadzona sekwencja ruchuLiczba szczęk chwytakaod 2Maks. częstotliwość robocza chwytakaod 3 HzMaks. dokładność zamienności<= 0,2 mm mmMaks. luz kątowy na szczęce chwytaka ax, ay< 0,5 deg degMaks. luz na szczęce chwytaka Sz< 0,02 mm mmMaks. masa na zewnętrzną szczękę chwytakaod 150 gMaks. moment na szczęce chwytaka Mx, statycznyod 8 NmMaks. moment na szczęce chwytaka My, statycznyod 8 NmMaks. moment na szczęce chwytaka Mz , statycznyod 8 NmMaks. siła na szczęce chwytaka Fz, statycznaod 150 NMasowy moment bezwładnościod 0,465 kgcm2Materiał obudowyTwarde anodowanie, Stop aluminiumMateriał pokrywyPAMateriał szczęk chwytakaStal wysokostopowa, nierdzewnaMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Min. closing time at 0.6 MPa (6 bar, 87 psi)od 41 msMin. opening time at 0.6 MPa (6 bar, 87 psi)od 33 msOkresy smarowania elementów prowadzącychod 10 Mio SPPowtarzalność chwytaka< 0,02 mm mmPozycja zabudowyDowolnaProwadzenieProwadzenie na łożyskach ślizgowychPrzyłącza pneumatyczneM3Skok na szczękę chwytakaod 5 mmSposób montażuDo wyboru:, Gwint wewnętrzny i tulejka centrująca, Przy pomocy otworów przelotowych i tulejek centrującychSygnalizacja położeniaPrzy pomocy czujnikówSymetria osiowa<= 0,2 mm mmTemperatura otoczenia5 - 60 °CTotal gripping force at 0.6 MPa (6 bar, 87 psi), closingod 190 NTotal gripping force at 0.6 MPa (6 bar, 87 psi), openingod 210 NTryb pracyDwustronnego działaniaUwaga dotycząca materiałówZgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 184 gWielkość16Pliki do pobrania:Karta Produktu
- Ciśnienie robocze2 - 8 barFunkcja chwytakaRównoległyGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) closingod 96 NGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) openingod 105 NKlasa odporności na korozję CRC1 – Niska odporność na korozjęKonstrukcjaDźwigniowa, Dodatnio poprowadzona sekwencja ruchuLiczba szczęk chwytakaod 2Maks. częstotliwość robocza chwytakaod 3 HzMaks. dokładność zamienności<= 0,2 mm mmMaks. luz kątowy na szczęce chwytaka ax, ay< 0,5 deg degMaks. luz na szczęce chwytaka Sz< 0,02 mm mmMaks. masa na zewnętrzną szczękę chwytakaod 150 gMaks. moment na szczęce chwytaka Mx, statycznyod 8 NmMaks. moment na szczęce chwytaka My, statycznyod 8 NmMaks. moment na szczęce chwytaka Mz , statycznyod 8 NmMaks. siła na szczęce chwytaka Fz, statycznaod 150 NMasowy moment bezwładnościod 0,465 kgcm2Materiał obudowyTwarde anodowanie, Stop aluminiumMateriał pokrywyPAMateriał szczęk chwytakaStal wysokostopowa, nierdzewnaPliki do pobrania:Karta Produktu
-
-
