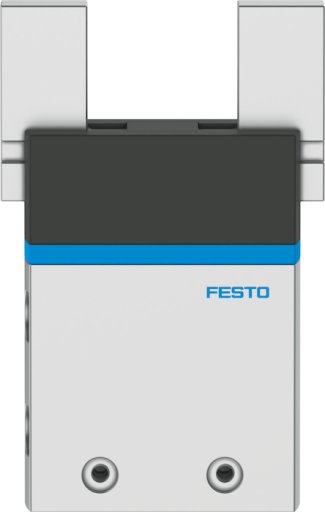

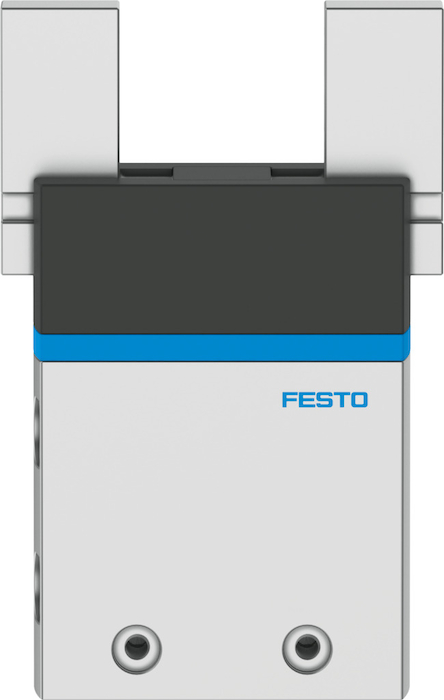

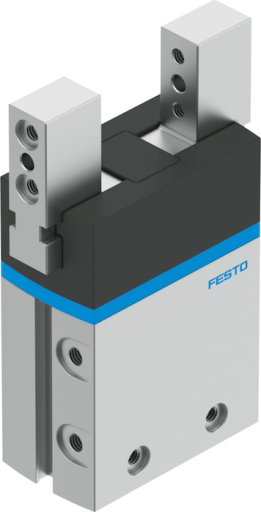

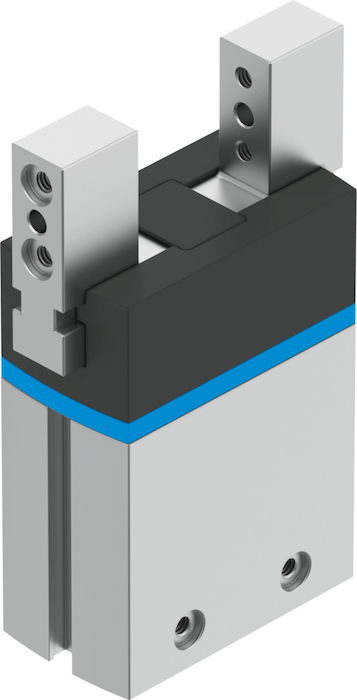

DHPS-20-A-NO Chwytak równoległy FESTO-1254047

numer katalogowy: FESTO-1254047
kategoria: Chwytaki równoległe
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Zabezpieczenie siły chwytania
    przy otwieraniu
    Konstrukcja
    Dźwignia
    Prowadnica
    Prowadnica ślizgowa
    Sygnalizacja położenia
    do wyłącznika zbliżeniowego
    Maks. luz szczęk chwytających Sz
    od 0.02  MM
    Dokładność powtarzalności chwytaka
    od 0.02  MM
    Liczba szczęk chwytaka
    2
    Typ napędu
    pneumatyczny
    Pozycja montażu
    dowolny
    Sposób działania
    dwustronnego działania
    Funkcja chwytaka
    Równolegle
    Symbol
    00995947
    Ciśnienie robocze/MPA
    od 0.4 do 0.8  MPA
    Przydatność do produkcji akumulatorów litowo-jonowych
    Nie wolno stosować metali, w których zawartość miedzi przekracza 5% masy. Wyjątkiem są płytki drukowane, kable, złącza elektryczne i cewki
    Ciśnienie robocze/BAR
    od 4 do 8  BAR
    Ciśnienie robocze/PSI
    od 58 do 116  PSI
    Maks. częstotliwość robocza chwytaka
    od 3  HZ
    Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi)
    od 58  MS
    Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi)
    od 97  MS
    Maks. masa na zewnętrzny palec chwytaka
    250  G
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Klasa odporności korozyjnej wg normy Festo
    1 - niskie obciążenie korozyjne
    Zgodność z LABS
    VDMA24364-B2-L
    Temperatura otoczenia
    od 5 do 60  GC
    Masowy moment bezwładności
    od 1.521  KGC
    Maks. siła na szczękach chwytaka Fz, statyczna
    250  N
    Maks. moment na szczęce chwytaka Mx, statyczny
    14  NM
    Maks. moment na szczęce chwytaka My statyczny
    14  NM
    Maks. moment na szczęce chwytaka Mz statyczny
    14  NM
    Waga produktu
    od 387  G
    Typ mocowania
    opcjonalnie:
    Przyłącze pneumatyczne
    M5
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał zaślepki
    PA
    Materiał obudowy
    Stop aluminium, twardo anodowany
    Materiał szczęk chwytaka
    Stal wysokostopowa nierdzewna
