- DHPS-35-A Chwytak równoległy

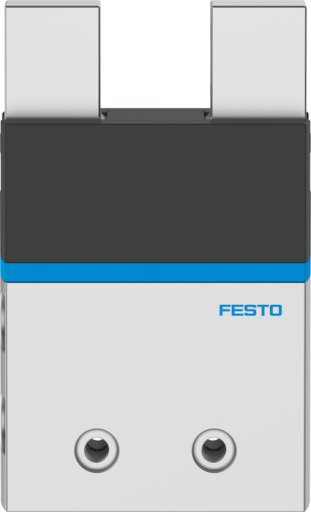

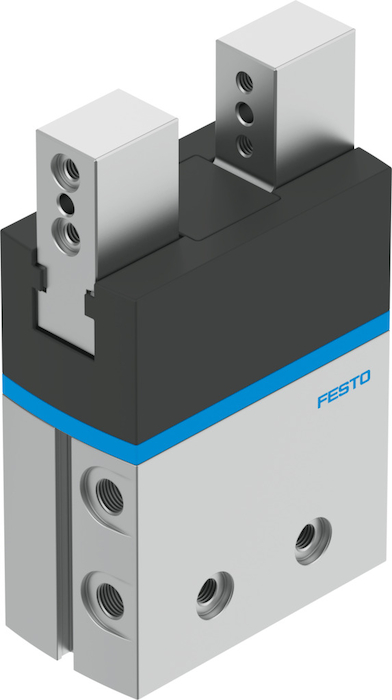

DHPS-35-A Chwytak równoległy FESTO-1254052
numer katalogowy: FESTO-1254052
kategoria: Chwytaki równoległe
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Ciśnienie robocze2 - 8 barFunkcja chwytakaRównoległyGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) closingod 450 NGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) openingod 483 NKlasa odporności na korozję CRC1 – Niska odporność na korozjęKonstrukcjaDźwigniowa, Dodatnio poprowadzona sekwencja ruchuLiczba szczęk chwytakaod 2Maks. częstotliwość robocza chwytakaod 2 HzMaks. dokładność zamienności<= 0,2 mm mmMaks. luz kątowy na szczęce chwytaka ax, ay< 0,5 deg degMaks. luz na szczęce chwytaka Sz< 0,02 mm mmMaks. masa na zewnętrzną szczękę chwytakaod 450 gMaks. moment na szczęce chwytaka Mx, statycznyod 50 NmMaks. moment na szczęce chwytaka My, statycznyod 50 NmMaks. moment na szczęce chwytaka Mz , statycznyod 50 NmMaks. siła na szczęce chwytaka Fz, statycznaod 450 NMasowy moment bezwładnościod 12,7 kgcm2Materiał obudowyTwarde anodowanie, Stop aluminiumMateriał pokrywyPAMateriał szczęk chwytakaStal wysokostopowa, nierdzewnaMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Min. closing time at 0.6 MPa (6 bar, 87 psi)od 123 msMin. opening time at 0.6 MPa (6 bar, 87 psi)od 95 msOkresy smarowania elementów prowadzącychod 10 Mio SPPowtarzalność chwytaka< 0,02 mm mmPozycja zabudowyDowolnaProwadzenieProwadzenie na łożyskach ślizgowychPrzyłącza pneumatyczneG1/8Skok na szczękę chwytakaod 12,5 mmSposób montażuDo wyboru:, Gwint wewnętrzny i tulejka centrująca, Przy pomocy otworów przelotowych i tulejek centrującychSygnalizacja położeniaPrzy pomocy czujnikówSymetria osiowa<= 0,2 mm mmTemperatura otoczenia5 - 60 °CTotal gripping force at 0.6 MPa (6 bar, 87 psi), closingod 910 NTotal gripping force at 0.6 MPa (6 bar, 87 psi), openingod 970 NTryb pracyDwustronnego działaniaUwaga dotycząca materiałówZgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 1285 gWielkość35Pliki do pobrania:Karta Produktu
- Ciśnienie robocze2 - 8 barFunkcja chwytakaRównoległyGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) closingod 450 NGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) openingod 483 NKlasa odporności na korozję CRC1 – Niska odporność na korozjęKonstrukcjaDźwigniowa, Dodatnio poprowadzona sekwencja ruchuLiczba szczęk chwytakaod 2Maks. częstotliwość robocza chwytakaod 2 HzMaks. dokładność zamienności<= 0,2 mm mmMaks. luz kątowy na szczęce chwytaka ax, ay< 0,5 deg degMaks. luz na szczęce chwytaka Sz< 0,02 mm mmMaks. masa na zewnętrzną szczękę chwytakaod 450 gMaks. moment na szczęce chwytaka Mx, statycznyod 50 NmMaks. moment na szczęce chwytaka My, statycznyod 50 NmMaks. moment na szczęce chwytaka Mz , statycznyod 50 NmMaks. siła na szczęce chwytaka Fz, statycznaod 450 NMasowy moment bezwładnościod 12,7 kgcm2Materiał obudowyTwarde anodowanie, Stop aluminiumMateriał pokrywyPAMateriał szczęk chwytakaStal wysokostopowa, nierdzewnaPliki do pobrania:Karta Produktu
-
-
