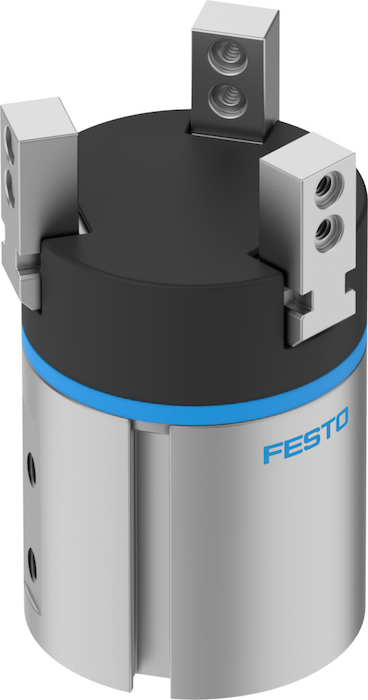

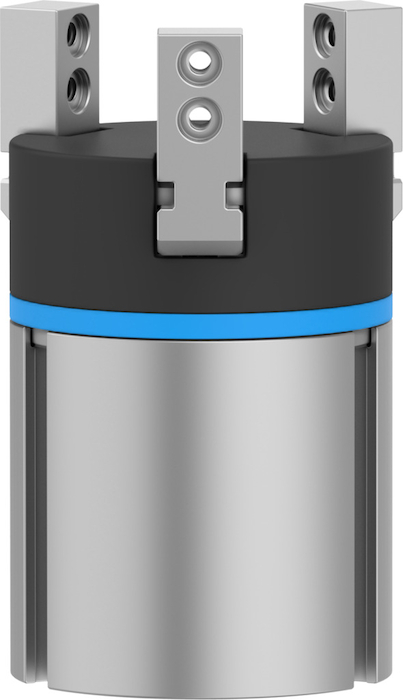

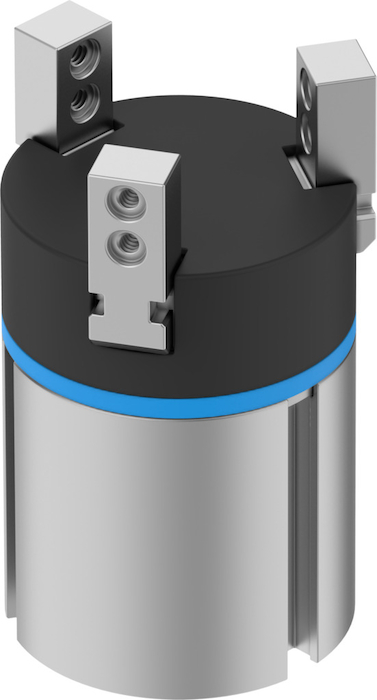

- DHDS-32-A Chwytak trójszczękowy
DHDS-32-A Chwytak trójszczękowy FESTO-1259493
numer katalogowy: FESTO-1259493
kategoria: Chwytaki trójszczękowe
Ocena średnia:
(0 opinii)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_1259493_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_1259493_SY1_0.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_1259493_PIC_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_1259493_SY1_0.png.jpg)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Ciśnienie robocze2 - 8 barFunkcja chwytaka3-szczękowyGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) closingod 115 NGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) openingod 135 NKlasa odporności na korozję CRC1 – Niska odporność na korozjęKonstrukcjaDźwigniowa, Dodatnio poprowadzona sekwencja ruchuLiczba szczęk chwytakaod 3Maks. częstotliwość robocza chwytaka<= 4 Hz HzMaks. dokładność zamienności<= 0,2 mm mmMaks. luz kątowy na szczęce chwytaka ax, ay<= 0,2 deg degMaks. luz na szczęce chwytaka Sz<= 0,02 mm mmMaks. masa na zewnętrzną szczękę chwytakaod 150 gMaks. moment na szczęce chwytaka Mx, statycznyod 9 NmMaks. moment na szczęce chwytaka My, statycznyod 9 NmMaks. moment na szczęce chwytaka Mz , statycznyod 9 NmMaks. siła na szczęce chwytaka Fz, statycznaod 150 NMasowy moment bezwładnościod 0,79 kgcm2Materiał obudowyStop aluminium, Twarde anodowanieMateriał pokrywyPAMateriał szczęk chwytakaStal wysokostopowa, nierdzewnaMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Min. closing time at 0.6 MPa (6 bar, 87 psi)od 51 msMin. opening time at 0.6 MPa (6 bar, 87 psi)od 44 msOkresy smarowania elementów prowadzącychod 10 Mio SPPowtarzalność chwytaka<= 0,04 mm mmPozycja zabudowyDowolnaPrzyłącza pneumatyczneM5Skok na szczękę chwytakaod 3,9 mmSposób montażuZ gwintem wewnętrznym i kółkiemSygnalizacja położeniaPrzy pomocy czujnikówSymetria osiowa<= 0,2 mm mmTemperatura otoczenia5 - 60 °CTotal gripping force at 0.6 MPa (6 bar, 87 psi), closingod 345 NTotal gripping force at 0.6 MPa (6 bar, 87 psi), openingod 405 NTryb pracyDwustronnego działaniaUwaga dotycząca materiałówZgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 276 gWielkość32Pliki do pobrania:Karta Produktu
- Ciśnienie robocze2 - 8 barFunkcja chwytaka3-szczękowyGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) closingod 115 NGripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) openingod 135 NKlasa odporności na korozję CRC1 – Niska odporność na korozjęKonstrukcjaDźwigniowa, Dodatnio poprowadzona sekwencja ruchuLiczba szczęk chwytakaod 3Maks. częstotliwość robocza chwytaka<= 4 Hz HzMaks. dokładność zamienności<= 0,2 mm mmMaks. luz kątowy na szczęce chwytaka ax, ay<= 0,2 deg degMaks. luz na szczęce chwytaka Sz<= 0,02 mm mmMaks. masa na zewnętrzną szczękę chwytakaod 150 gMaks. moment na szczęce chwytaka Mx, statycznyod 9 NmMaks. moment na szczęce chwytaka My, statycznyod 9 NmMaks. moment na szczęce chwytaka Mz , statycznyod 9 NmMaks. siła na szczęce chwytaka Fz, statycznaod 150 NMasowy moment bezwładnościod 0,79 kgcm2Materiał obudowyStop aluminium, Twarde anodowanieMateriał pokrywyPAMateriał szczęk chwytakaStal wysokostopowa, nierdzewnaPliki do pobrania:Karta Produktu
-
-
