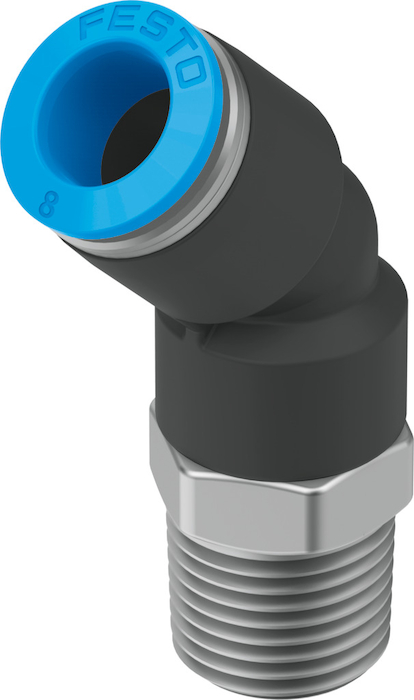

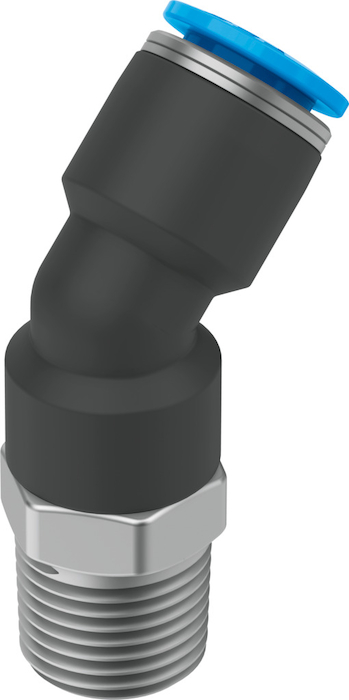

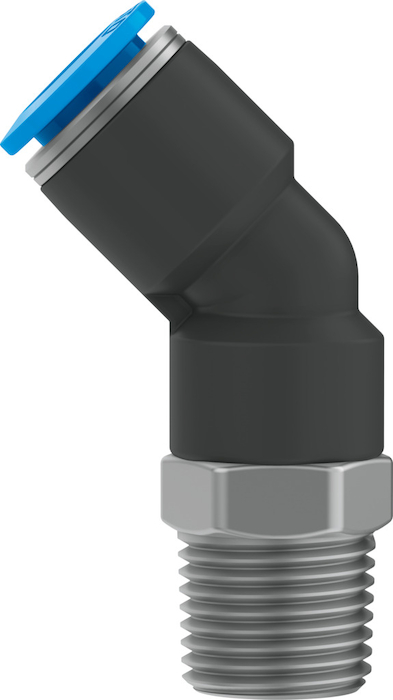

FESTO-130597 | QSW-1/8-6 Złącze wtykowe

Tu jesteś:

Dane wariantu
Dane podstawowe
Zdjęcia
Akcesoria
Wielkość

Standard

Średnica nominalna

od 3.3 MM

Rodzaj uszczelnienia części z gwintem

Pokrycie

Pozycja montażu

dowolny

Konstrukcja/

Zasada Push Pull

Wielkość opakowania

10

Ciśnienie robocze w całym zakresie temperatury/MPA

od -0.095 do 0.6 MPA

Ciśnienie robocze w całym zakresie temperatury/BAR

od -0.95 do 6 BAR

Ciśnienie robocze w całym zakresie temperatury/PSI

od -13.775 do 87 PSI

Kolor pierścienia zwalniającego

niebieski

Materiał obudowy

PBT

Materiał pierścienia zwalniającego

Polioksymetylen

Medium robocze

Sprężone powietrze wg ISO 8573-1:2010 [7:-:-]

Uwaga dotycząca medium roboczego/sterującego

Możliwa praca ze smarowaniem

Klasa odporności korozyjnej wg normy Festo

1 - niskie obciążenie korozyjne

Zgodność z LABS

VDMA24364-B1/B2-L

Klasa Cleanroom

Klasa 4 wg ISO 14644-1

Temperatura otoczenia

od -10 do 80 GC

Znamionowy moment dokręcenia

7 NM

Tolerancja znamionowego momentu dokręcenia

± 20%

Waga produktu

od 6.8 G

Typ mocowania

Sześciokąt zewnętrzny rozm. 10

Przyłącze pneumatyczne 1

Gwint zewnętrzny R1/8

Przyłącze pneumatyczne 2

do przewodu o średnicy zewn. 6 mm

Informacja o materiałach

Zgodność z dyrektywą RoHS

Materiał uszczelnienia przewodu

NBR

Materiał elementu trzymającego przewód

Nierdzewna stal stopowa
