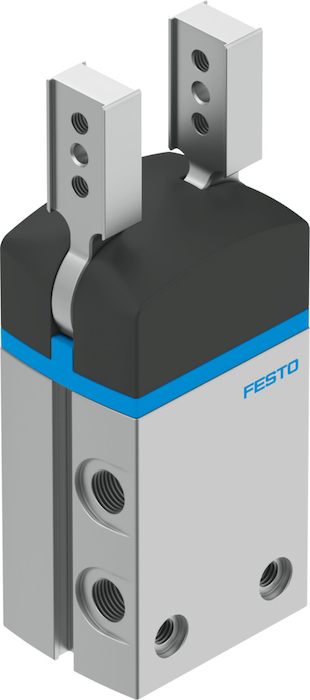

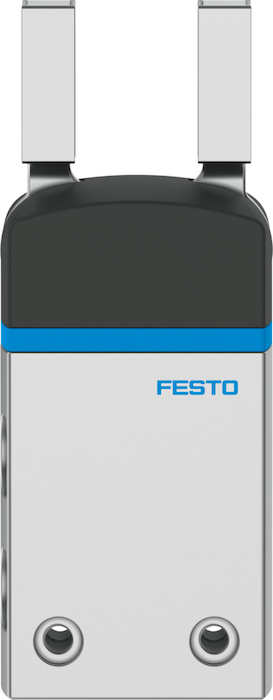

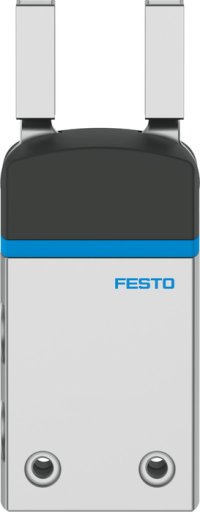

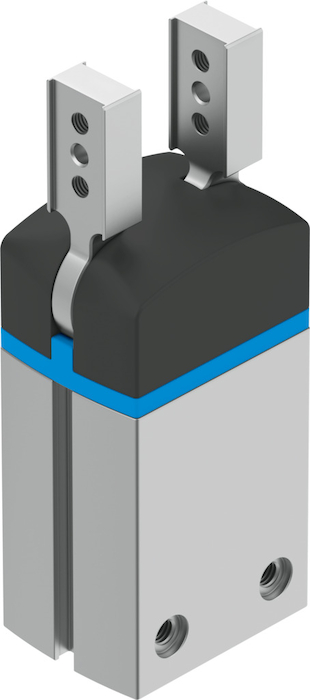

DHRS-32-A-NC Chwytak promieniowy FESTO-1310165

numer katalogowy: FESTO-1310165
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Wielkość
    32
    Maks. zamienność
    od 0.2  MM
    Maks. kąt otwarcia
    180  DEG
    Symetria obrotowa
    od 0.2  MM
    Dokładność powtarzalności chwytaka
    od 0.1  MM
    Liczba szczęk chwytaka
    2
    Pozycja montażu
    dowolny
    Sposób działania
    dwustronnego działania
    Funkcja chwytaka
    Promieniowy
    Zabezpieczenie siły chwytania
    przy zamykaniu
    Konstrukcja
    wymuszony przebieg ruchu
    Sygnalizacja położenia
    do wyłącznika zbliżeniowego
    Symbol
    00991895
    Maks. częstotliwość robocza chwytaka
    od 3  HZ
    Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi)
    od 131  MS
    Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi)
    od 88  MS
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Klasa odporności korozyjnej wg normy Festo
    1 - niskie obciążenie korozyjne
    Zgodność z LABS
    VDMA24364-B2-L
    Temperatura otoczenia
    od 5 do 60  GC
    Masowy moment bezwładności
    od 1.69  KGC
    Maks. siła na szczękach chwytaka Fz, statyczna
    120  N
    Maks. moment na szczęce chwytaka Mx, statyczny
    6.2  NM
    Maks. moment na szczęce chwytaka My statyczny
    6.2  NM
    Maks. moment na szczęce chwytaka Mz statyczny
    6.2  NM
    Waga produktu
    od 490  G
    Typ mocowania
    opcjonalnie:
    Przyłącze pneumatyczne
    G1/8
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał zaślepki
    PA
    Materiał obudowy
    Stop aluminium, twardo anodowany
    Materiał szczęk chwytaka
    Stal wysokostopowa
