  7. DHWS-40-A Chwytak kątowy

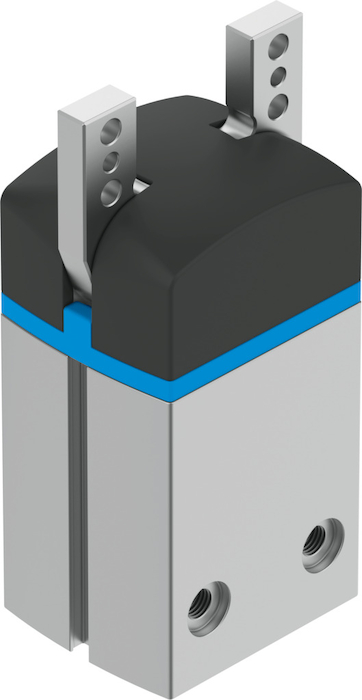

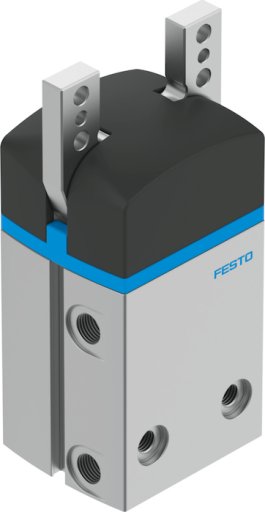

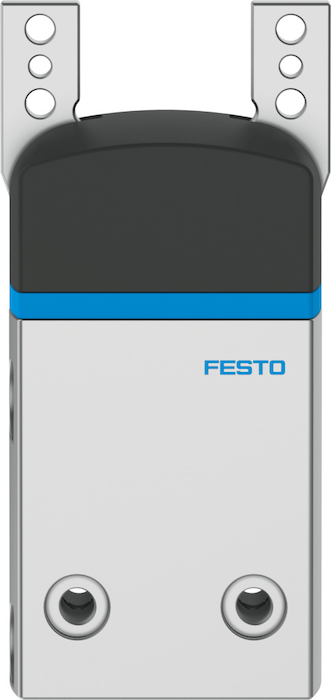

DHWS-40-A Chwytak kątowy FESTO-1310184

numer katalogowy: FESTO-1310184
kategoria: Chwytaki kątowe
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Wielkość
    40
    Maks. zamienność
    od 0.2  MM
    Maks. kąt otwarcia
    40  DEG
    Symetria obrotowa
    od 0.2  MM
    Dokładność powtarzalności chwytaka
    od 0.04  MM
    Liczba szczęk chwytaka
    2
    Pozycja montażu
    dowolny
    Sposób działania
    dwustronnego działania
    Funkcja chwytaka
    Wspornik
    Konstrukcja
    Dźwignia
    Sygnalizacja położenia
    do wyłącznika zbliżeniowego
    Symbol
    00991894
    Maks. częstotliwość robocza chwytaka
    od 3  HZ
    Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi)
    od 63  MS
    Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi)
    od 96  MS
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Klasa odporności korozyjnej wg normy Festo
    1 - niskie obciążenie korozyjne
    Zgodność z LABS
    VDMA24364-B2-L
    Temperatura otoczenia
    od 5 do 60  GC
    Całkowity moment chwytania przy 0,6 MPa (6 bar, 87 psi), otwarcie
    1497  NCM
    Całkowity moment chwytania przy 0,6 MPa (6 bar, 87 psi), zamykanie
    1362  NCM
    Masowy moment bezwładności
    od 3.81  KGC
    Maks. siła na szczękach chwytaka Fz, statyczna
    200  N
    Maks. moment na szczęce chwytaka Mx, statyczny
    13  NM
    Maks. moment na szczęce chwytaka My statyczny
    13  NM
    Maks. moment na szczęce chwytaka Mz statyczny
    13  NM
    Waga produktu
    od 775  G
    Typ mocowania
    opcjonalnie:
    Przyłącze pneumatyczne
    G1/8
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał zaślepki
    PA
    Materiał obudowy
    Stop aluminium do przeróbki plastycznej
    Materiał szczęk chwytaka
    Stal wysokostopowa
