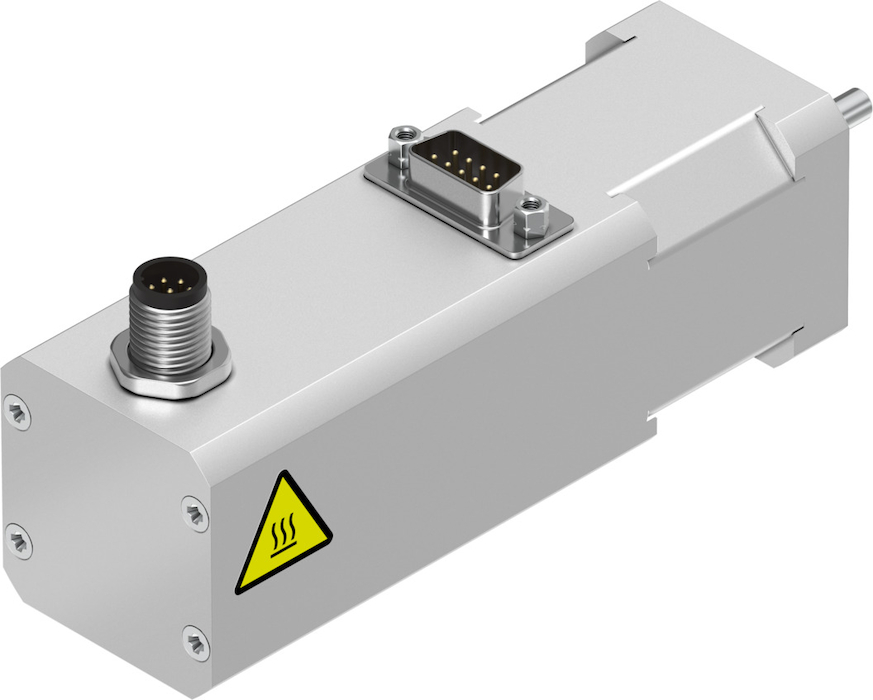

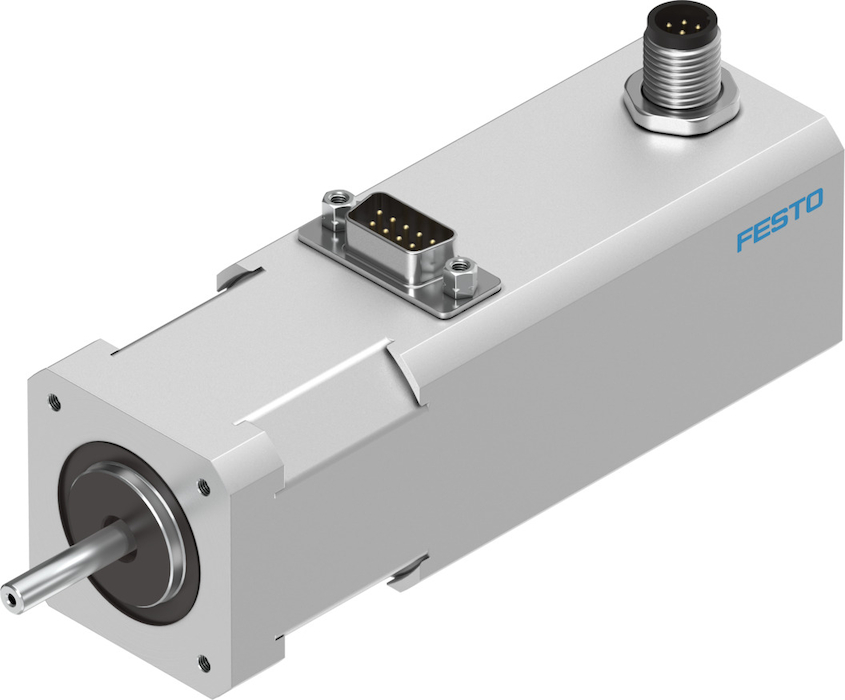

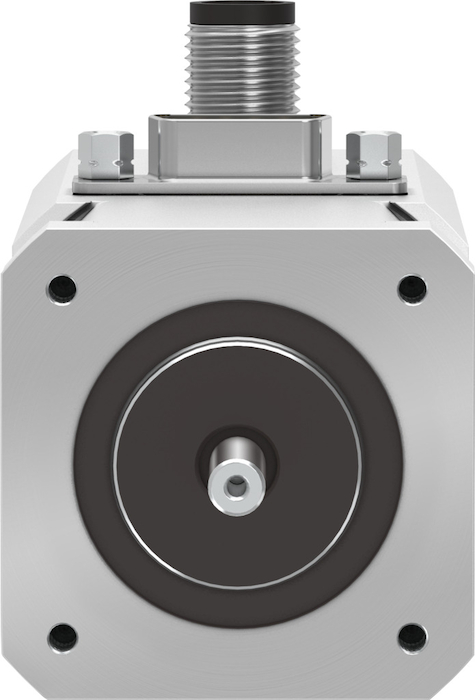

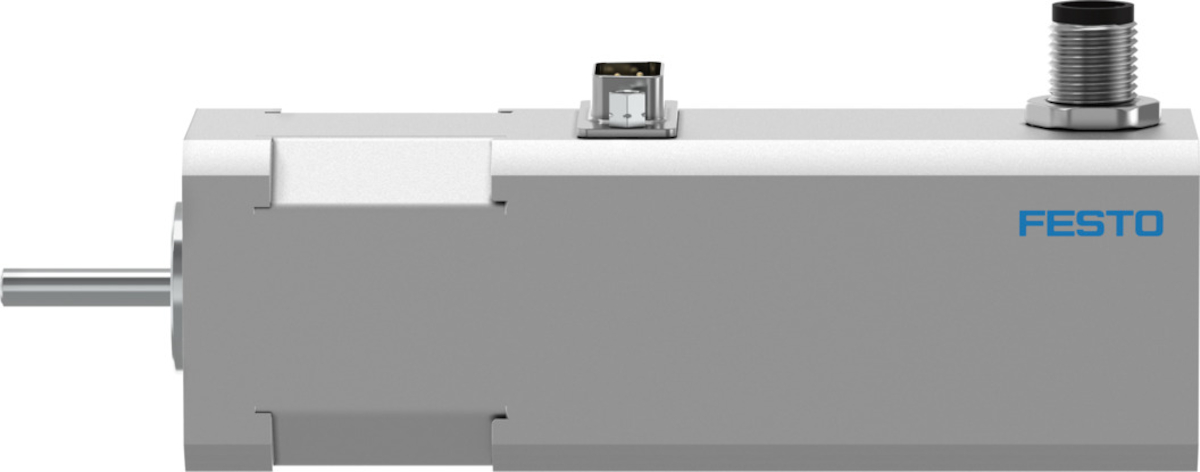

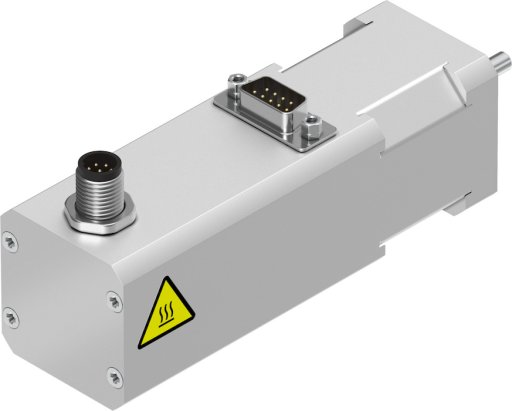

Name: EMMS-ST-42-S-SEB-G2 Silnik skokowy
SKU: FESTO-1370473
Price: 4587.56 PLN
Availability: OutOfStock

Tu jesteś:

Dane wariantu
Dane podstawowe
Zdjęcia
Akcesoria
Całkowity moment bezwładności członu napędzanego

od 0,095 kgcm2

Czujnik położenia wirnika

Enkoder przyrostowy

Dopuszczalne obciążenie osiowe wałka

od 7 N

Dopuszczalne obciążenie promieniowe wałka

od 20 N

Dopuszczenie

RCM Mark, c UL us - Recognized (OL)

Indukcyjność uzwojenia fazy

od 3,3 mH

Interfejs czujnika położenia wirnika

RS422 TTL AB-channel + zero index

Kąt kroku przy pełnym kroku

od 1,8 deg

Klasa izolacji

B

Klasa odporności na korozję CRC

1 – Niska odporność na korozję

Klasa pomiarowa wg EN 60034-1

S1

Klasa temperaturowa zgodnie z EN 60034-1

B

Maks. liczba obrotów

od 1740 1/min

Masowy moment bezwładności hamulca

od 0,013 kgcm2

Masowy moment bezwładności wirnika

od 0,082 kgcm2

Moment trzymania hamulca

od 0,4 Nm

Moment trzymania silnika

od 0,5 Nm

Napięcie robocze DC hamulca

od 24 V

Napięcie stałe, faza

od 23 mVmin

Nominalne napięcie robocze DC

od 48 V

Oporność uzwojenia fazy

od 1,75 Ohm

Pobór mocy przez hamulec

od 8 W

Prąd znamionowy silnika

od 1,8 A

Stopień ochrony

IP54

System przyłączy elektrycznych

Wtyczka

Temperatura otoczenia

-10 - 50 °C

Temperatura przechowywania

-20 - 70 °C

Tolerancja kąta kroku

±5 %

Uwaga dotycząca materiałów

Zgodne z RoHS

Waga produktu

od 600 g

Względna wilgotność powietrza

0 - 85 %

Zasada pomiaru czujnika położenia wirnika

Optyczny

Zgodność z normą

IEC 60034

Znak CE (patrz deklaracja zgodności)

Wg dyrektywy EU-EMV
