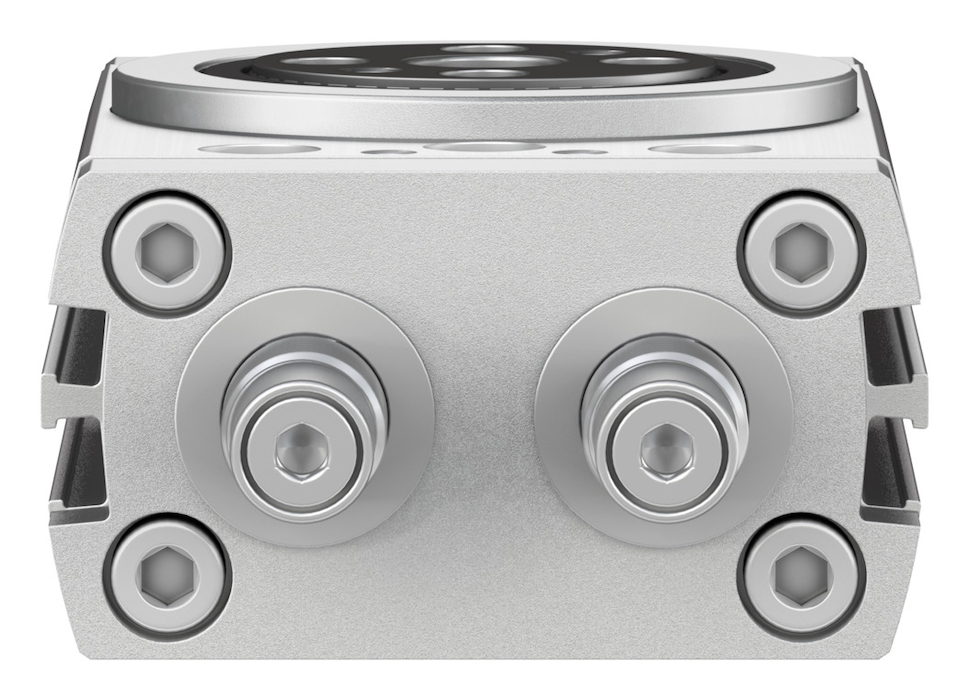

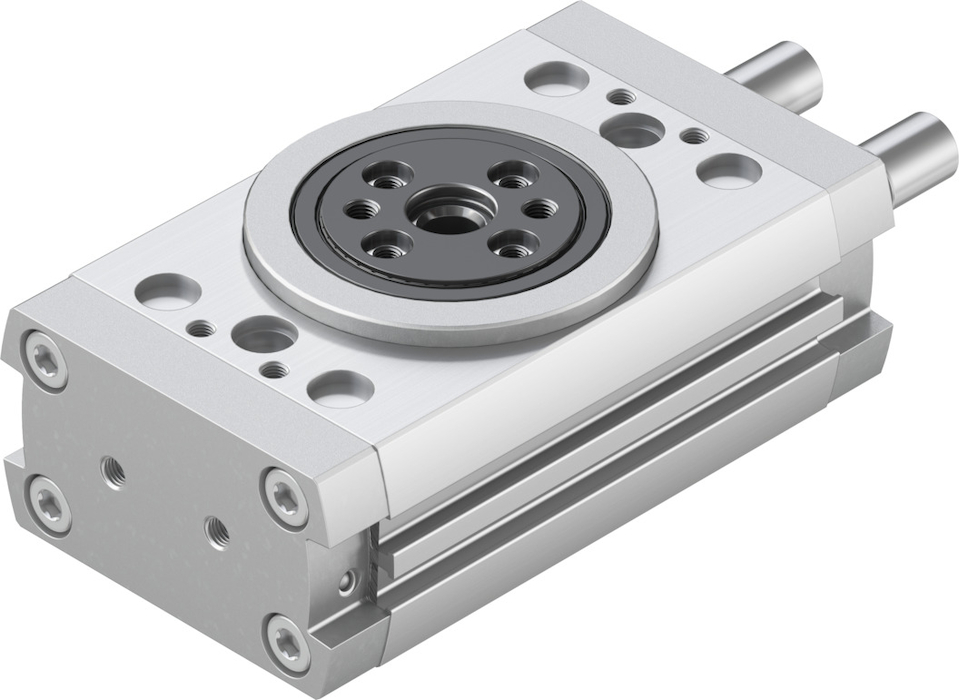

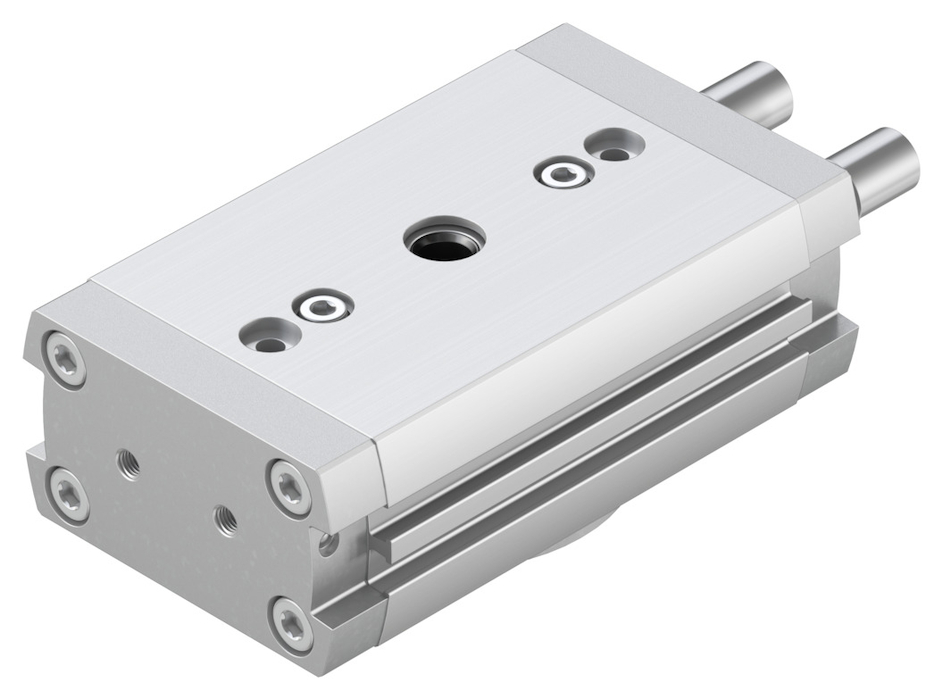

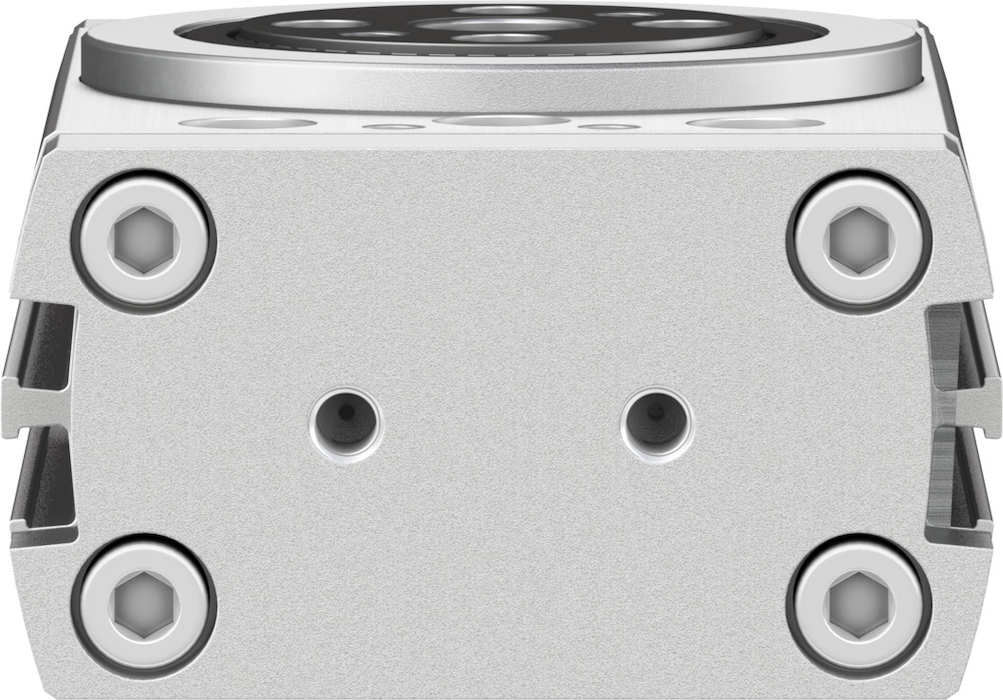

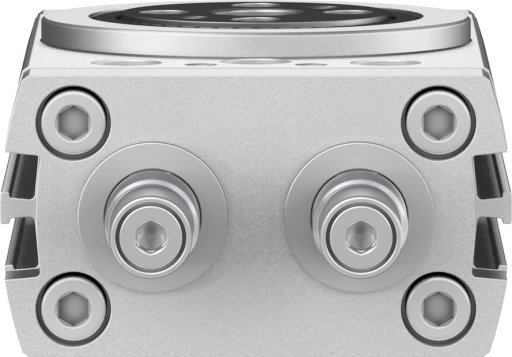

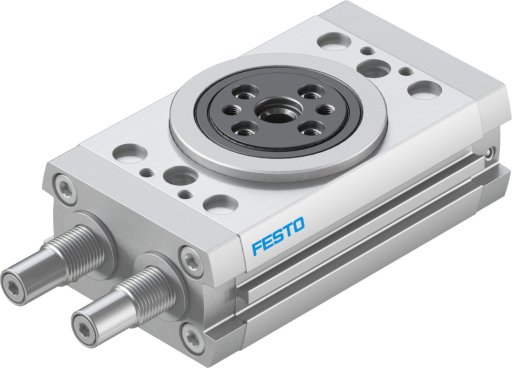

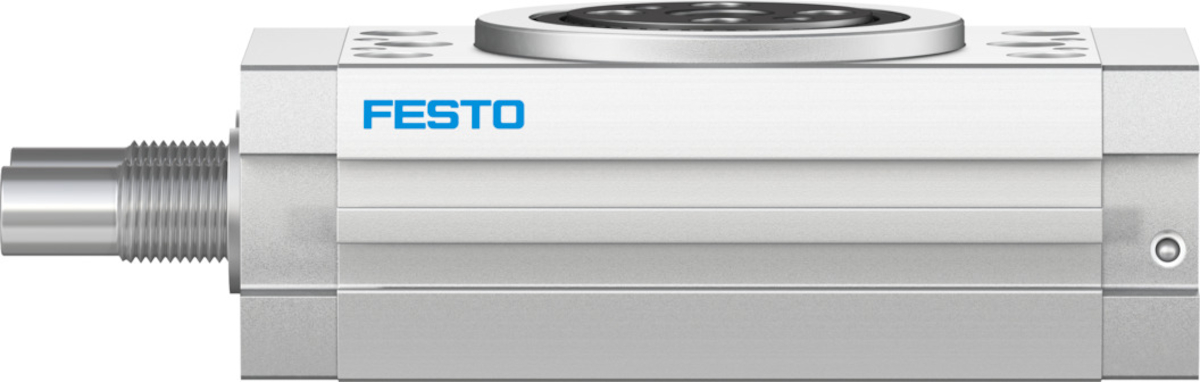

DRRD-20-180-FH-Y9A Napęd wahadłowy FESTO-1427379

numer katalogowy: FESTO-1427379
kategoria: Napędy wahadłowe z wałkiem zębatym/zębatką
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Wielkość
    20
    Kąt amortyzacji
    72  DEG
    Zakres ustawiania kąta obrotu z obu stron
    +10 /-190 stopni
    Kąt obrotu
    od 180  DEG
    Amortyzacja
    wewnętrzna amortyzacja hydrauliczna, normalna charakterystyka
    Pozycja montażu
    dowolny
    Konstrukcja
    Zębatka/zębnik
    Sygnalizacja położenia
    do wyłącznika zbliżeniowego
    Symbol
    00991265
    Ciśnienie robocze/MPA
    od 0.2 do 1  MPA
    Ciśnienie robocze/BAR
    od 2 do 10  BAR
    Sposób działania
    dwustronnego działania
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Zgodność z LABS
    VDMA24364-strefa III
    Temperatura otoczenia
    od -10 do 60  GC
    Teoretyczny moment obrotowy przy 0,6 MPa (6 bar, 87 psi)
    od 2.41  NM
    Dopuszczalny masowy moment bezwładności
    od 0.125  KGY
    Waga produktu
    od 883  G
    Typ mocowania
    opcjonalnie:
    Przyłącze pneumatyczne
    M5
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał wałka napędu
    Stal odpuszczona
    Materiał pokrywy
    Stop aluminium do przeróbki plastycznej
    Materiał uszczelnień
    NBR
    Materiał obudowy
    Stop aluminium do przeróbki plastycznej
    Pliki do pobrania:
    Karta Produktu
