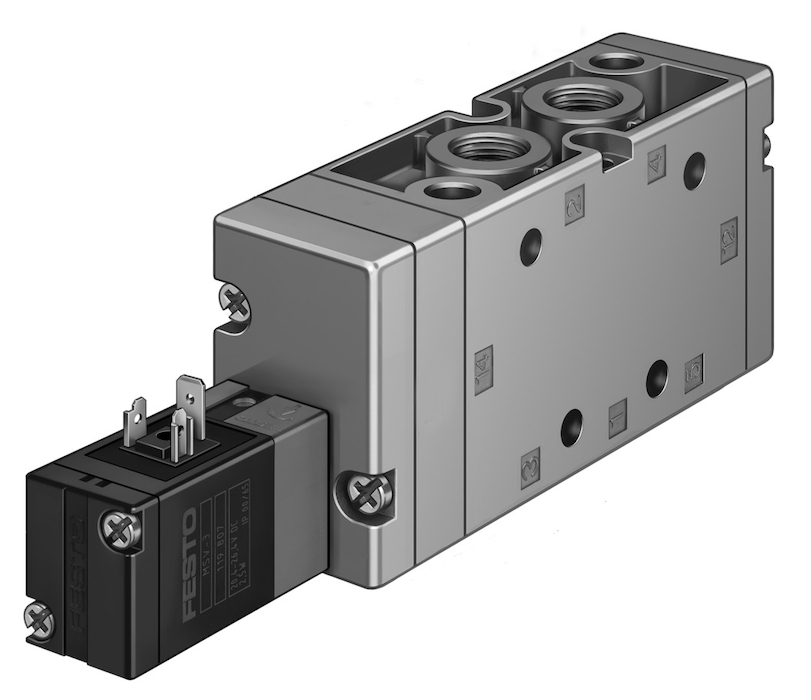

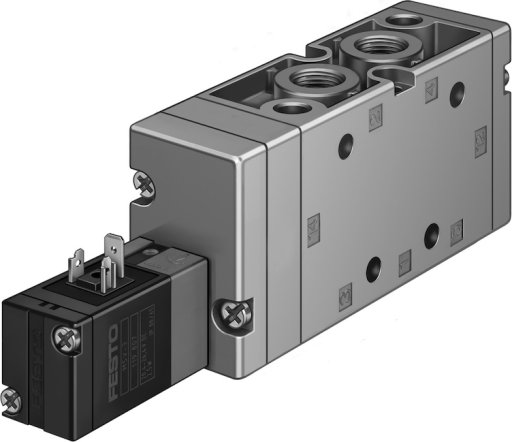

MVH-5-3/8-L-B Elektrozawór FESTO-14947

numer katalogowy: FESTO-14947
kategoria: Classic
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Funkcja zaworu
    5/2 monostabilny
    Ciśnienie robocze/MPA
    od 0.2 do 1  MPA
    Ciśnienie robocze/BAR
    od 2 do 10  BAR
    Konstrukcja
    Zawór tłoczkowo-suwakowy
    Sposób powrotu
    sprężyna pneumatyczna
    Maks. częstotliwość przełączania
    3  HZ
    Funkcja odpowietrzenia
    z możliwością dławienia
    Sposób uszczelnienia
    miękki
    Pomocnicze sterowanie ręczne
    bez blokady
    Rodzaj sterowania
    sterowanie pilotem
    Przyłącze zasilania powietrzem pilotów
    wew.
    Kierunek przepływu
    jednokierunkowy
    Symbol
    00991023
    Pokrycie
    przekrycie dodatnie
    Czas wyłączania
    od 60  MS
    Czas włączania
    od 22  MS
    Przyłącze pneumatyczne 4
    G3/8
    Pozycja montażu
    dowolny
    Maks. dodatni impuls testowy przy sygnale 0
    od 2200  MIS
    Maks. ujemny impuls testowy na 1 sygnale
    od 3700  MIS
    Parametry cewki
    24 V DC: 2,5 W
    Dopuszczalne wahania napięcia
    +/- 10 %
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Klasa odporności korozyjnej wg normy Festo
    1 - niskie obciążenie korozyjne
    Zgodność z LABS
    VDMA24364-B1/B2-L
    Temperatura medium
    od -5 do 50  GC
    Temperatura otoczenia
    od -5 do 50  GC
    Waga produktu
    od 750  G
    Typ mocowania
    opcjonalnie:
    Przyłącze pneumatyczne 1
    G3/8
    Przyłącze pneumatyczne 2
    G3/8
    Przyłącze pneumatyczne 3
    G3/8
    Przyłącze pneumatyczne 5
    G3/8
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał uszczelnień
    NBR
    Materiał obudowy
    Aluminiowy odlew ciśnieniowy
    Pliki do pobrania:
    Karta Produktu
