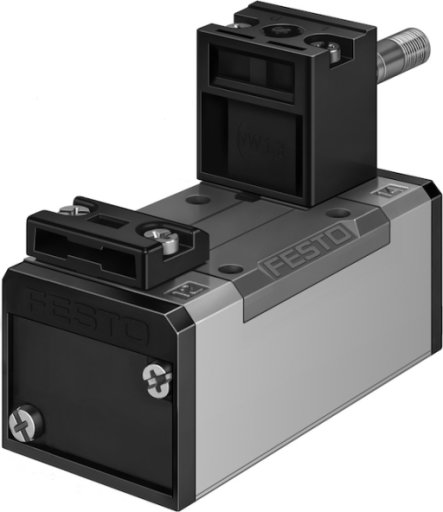

MFH-5/2-D-1-C Elektrozawór FESTO-150981

numer katalogowy: FESTO-150981
kategoria: Znormalizowane zawory rozdzielające
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Funkcja zaworu
    5/2 monostabilny
    Stopień ochrony
    IP65
    Konstrukcja
    Zawór tłoczkowo-suwakowy
    Sposób powrotu
    sprężyna pneumatyczna
    Funkcja odpowietrzenia
    z możliwością dławienia
    Sposób uszczelnienia
    miękki
    Pomocnicze sterowanie ręczne
    z blokadą przy zastosowaniu osprzętu
    Kod ISO
    151
    Rodzaj sterowania
    sterowanie pilotem
    Przyłącze zasilania powietrzem pilotów
    wew.
    Kierunek przepływu
    jednokierunkowy
    Symbol
    00991049
    Pokrycie
    przekrycie dodatnie
    Czas wyłączania
    od 35  MS
    Czas włączania
    od 23  MS
    Przyłącze pneumatyczne 4
    Płyta przyłączeniowa wielkość 1 wg ISO 5599-1
    Pozycja montażu
    dowolny
    Spełnia normę
    ISO 5599-1
    Maks. dodatni impuls testowy przy sygnale 0
    od 2200  MIS
    Maks. ujemny impuls testowy na 1 sygnale
    od 3700  MIS
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Odporność na drgania
    Sprawdzanie odporności podczas transportu przy drganiach o stopniu intensywności 1 wg FN 942017-4 i EN 60068-2-6
    Odporność na wstrząsy
    Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27
    Zgodność z LABS
    VDMA24364-B1/B2-L
    Temperatura medium
    od -10 do 60  GC
    Poziom ciśnienia akustycznego
    od 85  DBA
    Medium sterujące (dla pilotów)
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Temperatura otoczenia
    od -5 do 40  GC
    Waga produktu
    od 390  G
    Przyłącze elektryczne
    przez cewkę F, na osobne zamówienie
    Typ mocowania
    na płycie przyłączeniowej
    Przyłącze pneumatyczne 1
    Płyta przyłączeniowa wielkość 1 wg ISO 5599-1
    Przyłącze pneumatyczne 2
    Płyta przyłączeniowa, wielkość 1 wg ISO 5599-1
    Przyłącze pneumatyczne 3
    Płyta przyłączeniowa, wielkość 1 wg ISO 5599-1
    Przyłącze pneumatyczne 5
    Płyta przyłączeniowa, wielkość 1 wg ISO 5599-1
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał uszczelnień
    HNBR
    Materiał obudowy
    Aluminiowy odlew ciśnieniowy
    Pliki do pobrania:
    Karta Produktu
