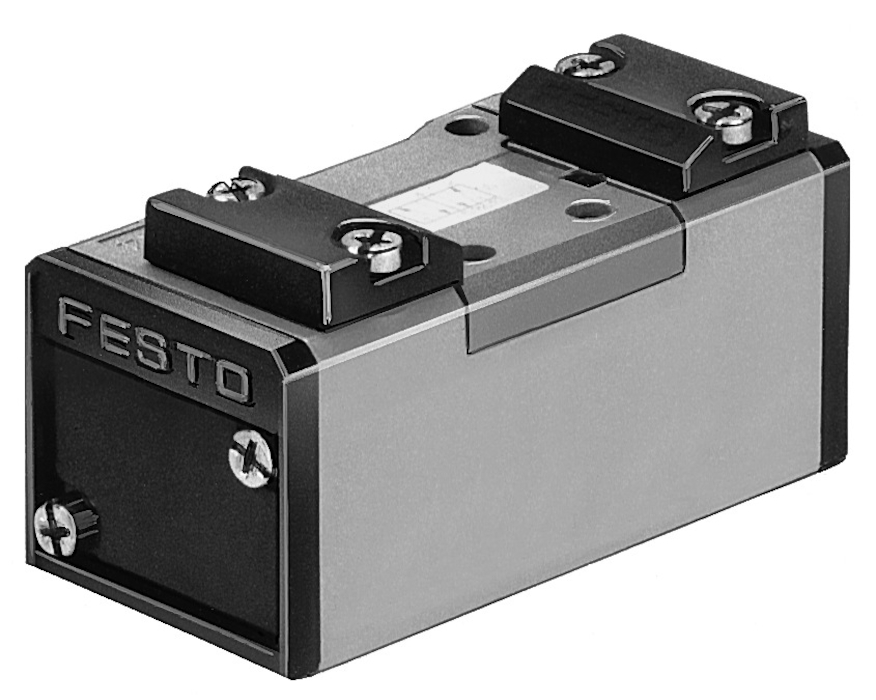

JD-5/2-D-1-C Zawór pneumatyczny FESTO-151008

numer katalogowy: FESTO-151008
kategoria: Znormalizowane zawory rozdzielające
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Funkcja zaworu

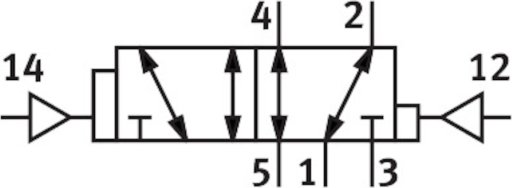

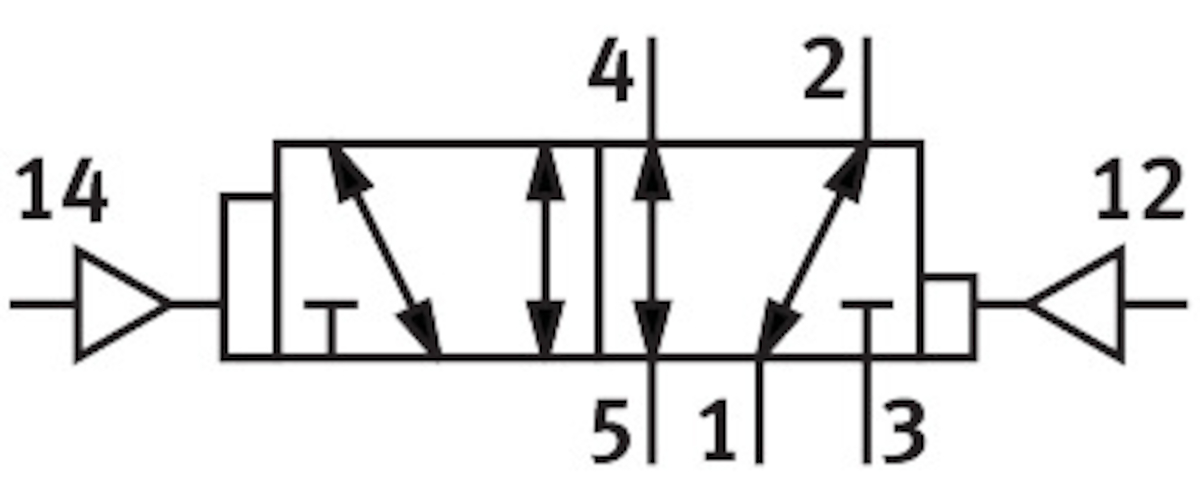

    5/2 bistabilny z dominacją
    Czas przełączania
    od 6  MS
    Konstrukcja
    Zawór tłoczkowo-suwakowy
    Funkcja odpowietrzenia
    z możliwością dławienia
    Sposób uszczelnienia
    miękki
    Pomocnicze sterowanie ręczne
    brak
    Kod ISO
    103
    Rodzaj sterowania
    bezpośrednie
    Kierunek przepływu
    rewersyjny
    Symbol
    00991042
    Pokrycie
    przekrycie dodatnie
    Przyłącze pneumatyczne 4
    Płyta przyłączeniowa wielkość 1 wg ISO 5599-1
    Pozycja montażu
    dowolny
    Certyfikacja
    UL - Recognized (OL)
    Spełnia normę
    ISO 5599-1
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Odporność na drgania
    Sprawdzanie odporności podczas transportu przy drganiach o stopniu intensywności 1 wg FN 942017-4 i EN 60068-2-6
    Odporność na wstrząsy
    Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27
    Zgodność z LABS
    VDMA24364-B1/B2-L
    Temperatura medium
    od -10 do 60  GC
    Poziom ciśnienia akustycznego
    od 85  DBA
    Medium sterujące (dla pilotów)
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Temperatura otoczenia
    od -10 do 60  GC
    Waga produktu
    od 290  G
    Typ mocowania
    na płycie przyłączeniowej
    Przyłącze pneumatyczne 1
    Płyta przyłączeniowa wielkość 1 wg ISO 5599-1
    Przyłącze pneumatyczne 2
    Płyta przyłączeniowa, wielkość 1 wg ISO 5599-1
    Przyłącze pneumatyczne 3
    Płyta przyłączeniowa, wielkość 1 wg ISO 5599-1
    Przyłącze pneumatyczne 5
    Płyta przyłączeniowa, wielkość 1 wg ISO 5599-1
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał uszczelnień
    HNBR
    Materiał obudowy
    Aluminiowy odlew ciśnieniowy
