- JMFDH-5/2-D-1-C Elektrozawór

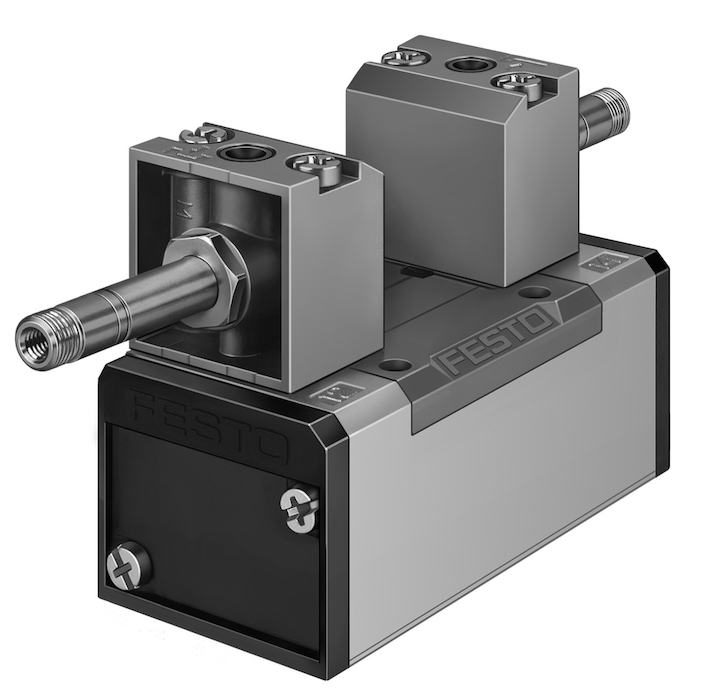

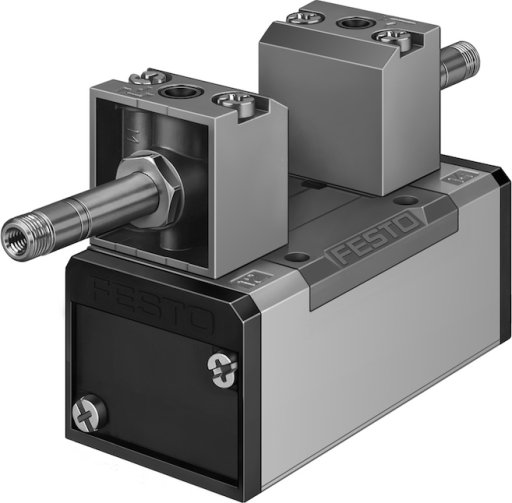

JMFDH-5/2-D-1-C Elektrozawór FESTO-151019
numer katalogowy: FESTO-151019
kategoria: Znormalizowane zawory rozdzielające
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Ciśnienie robocze2 - 10 barCzas przełączania powrotnegood 16 msCzas przełączania powrotnego (z dominacją)od 13 msFunkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu5/2 bistabilny z dominacjąKierunek przepływuJednokierunkowyKlasyfikacja morskapatrz certyfikatKod ISO169KonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 2200 µsMaks. ujemny impuls testowy przy sygnale logicznym 1od 3700 µsMateriał obudowyAluminium-odlew ciśnieniowyMateriał uszczelnieńHNBR, NBRMedium dla pilotówSprężone powietrze wg ISO8573-1:2010 [7:4:4]Medium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Normalny przepływ nominalnyod 1200 l/minOdporność na wibracjeTransport application test at severity level 1 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27Pomocnicze ręczne uruchamianiePrzy pomocy osprzętu, z blokadą, Przez przyciśnięciePoziom ciśnienia akustycznegood 85 dB(A)Pozycja zabudowyDowolnaPrzekryciePositive overlapPrzyłącze elektrycznePrzez cewkę-F, należy zamawiać oddzielniePrzyłącze pneumatyczne 1Płyta przyłączeniowa, wielkość 1 wg ISO 5599-1Przyłącze pneumatyczne 2Płyta przyłączeniowa, wielkość 1 wg ISO 5599-1Przyłącze pneumatyczne 3Płyta przyłączeniowa, wielkość 1 wg ISO 5599-1Przyłącze pneumatyczne 4Płyta przyłączeniowa, wielkość 1 wg ISO 5599-1Przyłącze pneumatyczne 5Płyta przyłączeniowa, wielkość 1 wg ISO 5599-1Przyłącze zasilania pilota 12Płyta przyłączeniowa, wielkość 1 wg ISO 5599-1Przyłącze zasilania pilota 14Płyta przyłączeniowa, wielkość 1 wg ISO 5599-1Rasterod 43 mmRodzaj sterowaniaZ pilotemRodzaj uszczelnieniaMiękkieSposób montażuPrzy pomocy otworów przelotowych, Na płycie przyłączeniowejSposób uruchomieniaElektrycznyStopień ochronyIP65Szerokość zabudowyod 42 mmTemperatura medium-10 - 60 °CTemperatura otoczenia-5 - 40 °CUwaga dotycząca materiałówZgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 490 gWielkość nominalnaod 8 mmZasilanie pneum. pilotówWewnętrzneZgodność z normąISO 5599-1Pliki do pobrania:Karta Produktu
- Ciśnienie robocze2 - 10 barCzas przełączania powrotnegood 16 msCzas przełączania powrotnego (z dominacją)od 13 msFunkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu5/2 bistabilny z dominacjąKierunek przepływuJednokierunkowyKlasyfikacja morskapatrz certyfikatKod ISO169KonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 2200 µsMaks. ujemny impuls testowy przy sygnale logicznym 1od 3700 µsMateriał obudowyAluminium-odlew ciśnieniowyMateriał uszczelnieńHNBR, NBRMedium dla pilotówSprężone powietrze wg ISO8573-1:2010 [7:4:4]Medium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Normalny przepływ nominalnyod 1200 l/minOdporność na wibracjeTransport application test at severity level 1 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27Pomocnicze ręczne uruchamianiePrzy pomocy osprzętu, z blokadą, Przez przyciśnięciePoziom ciśnienia akustycznegood 85 dB(A)Pliki do pobrania:Karta Produktu
-
-
