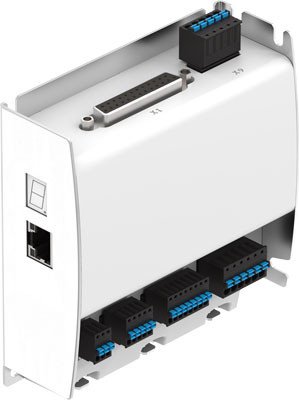

Certyfikat
01/205/5252.02/20, TÜV Rheinland
Charakterystyka logicznych wyjść cyfrowych
Bez izolacji galwanicznej, Możliwość rozbudowy konfiguracji
Charakterystyka wejścia cyfrowego
Zgodnie z IEC 61131-2
Charakterystyka wejść logicznych
Połączone galwanicznie z potencjałem logicznym
Czujnik położenia wirnika
Enkoder
Czujnik położenia wirnika
Enkoder
Dodatkowy zakres napięcia dla logiki
± 15 %
Dopuszczenie
RCM Mark, c UL us - Listed (OL)
Filtr sieciowy
Zintegrowany
Funkcja bezpieczeństwa
Bezpieczne wyłączenie momentu (STO)
Funkcje zabezpieczające
Kontrola odchyłki położenia, I²t monitoring, Monitoring temperatury, Programowe ograniczenie zakresu ruchu, Detekcja braku zasilania, Monitoring prądu
Interfejs do parametryzacji
Ethernet
Interfejs do procesu
Interfejs we/wy, Dla 32 rekordów pozycji
Liczba logicznych wejść cyfrowych
od 11
Liczba logicznych wyjść cyfrowych 24V DC
od 11
Maks. napięcie obwodu pośredniego, DC
od 28 V
Maks. prąd logicznych wyjść cyfrowych
od 100 mA
Moc impulsu rezystora hamującego
od 0,1 kVA
Napięcie nominalne DC, zasilanie logiki
od 24 V
Nastawa prądu nominalnego
Przy pomocy oprogramowania
Nastawa redukcji prądu
Przy pomocy oprogramowania
Nominalne napięcie zasilania obciążenia DC
od 24 V
Nominalny prąd wyjściowy
od 5,7 A
Obwód logiczny wejść
NPN (obciążenie zwierane do minusa)
Obwód logiczny, wyjścia
NPN (obciążenie zwierane do minusa)
Performance Level (PL)
Bezpieczne wyłączenie momentu (STO)/Kategoria 3, Poziom zapewnienia bezpieczeństwa e
Prąd nominalny, zasilanie logiki
od 0,3 A
Prąd nominalny, zasilanie obciążenia
od 6 A
Prąd szczytowy, zasilanie obciążenia
od 8 A
Regulacja kroku
Przy pomocy oprogramowania
Rezystor hamowania
od 15 Ohm
Safety Integrity Level (SIL)
Bezpieczne wyłączenie momentu (STO)/SIL3
Sposób montażu
Na płycie przyłączeniowej, Przy pomocy szyny montażowej, Zamocowanie na stałe
Sygnał wejściowy interfejsu enkodera
RS422
Temperatura otoczenia
0 - 50 °C
Temperatura przechowywania
-25 - 75 °C
Tryb pracy sterownika
Regulator położenia P, Regulator kaskadowy z:, Regulator prędkości PI, Regulator prądu PI, Sterowanie stopniem mocy PWM MOSFET
Uwaga dotycząca materiałów
Zgodne z RoHS
Wyświetlacz
Wyświetlacz siedmiosegmentowy
Względna wilgotność powietrza
Bez kondensacji, 0 - 90 %
Zakres roboczy wejść logicznych
od 24 V
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV, Wg dyrektywy maszynowej EU, Zgodnie z dyrektywą EU RoHS
