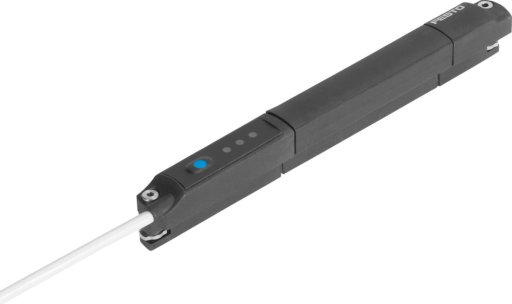

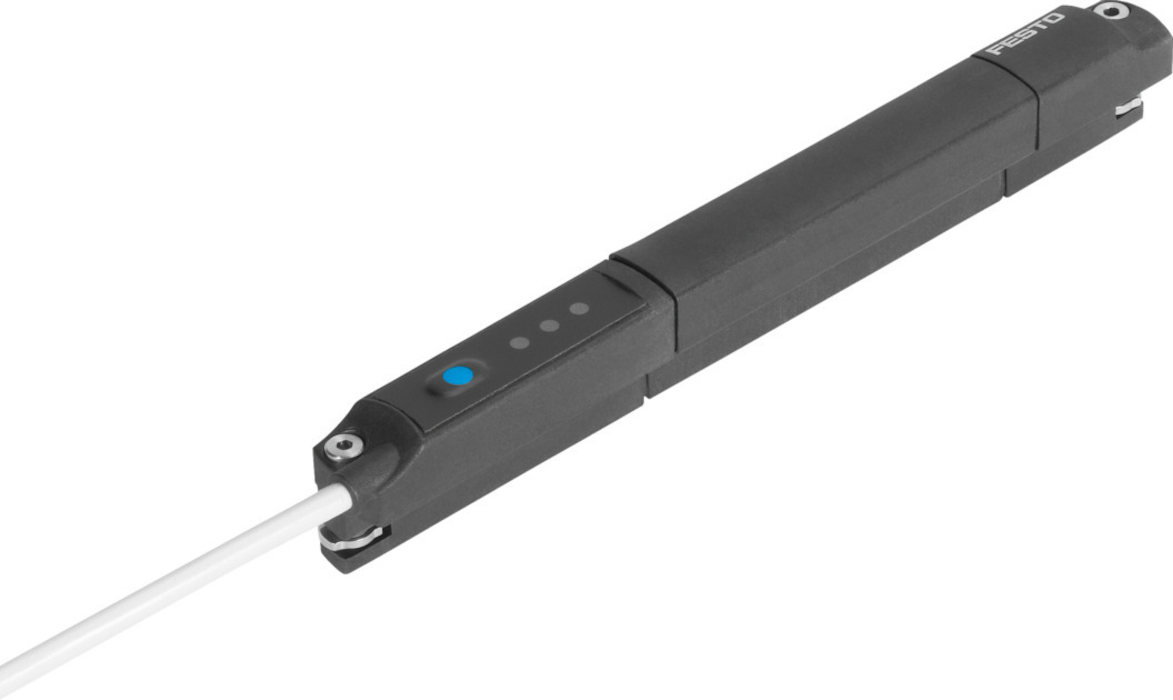

- SDAT-MHS-M100-1L-SA-E-0.3-M8 Przetwornik położenia
SDAT-MHS-M100-1L-SA-E-0.3-M8 Przetwornik położenia FESTO-1531267
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Charakterystyka kablaProwadnica kabli + robotCzas włączania< 2 ms msCzas wyłączania< 2 ms msCzułość, prąd wyjściowyod 0,16 mA/mmDługość kablaod 0,3 mDopuszczenieRCM Mark, c UL us - Listed (OL)Funkcja elementu przełączającegoNZ lub NO, przełącznyIO-Link, function classesTeach channel, Binärer Daten Kanal (BDC), Process Data Variable (PDV), Diagnostyka, IdentyfikacjaIO-Link, minimalny czas cyklu1 msIO-Link, obsługa trybu SIOTakIO-Link, process data content IN12 bit PDV (wartość mierzonego położenia), 4 bit BDC (monitoring położenia)IO-Link, process data width IN2 ByteIO-Link, profilSmart sensor profileIO-Link, protokółDevice V 1.1IO-Link, tryb komunikacjiCOM3 (230.4 kbd)IO-Link, typ portuAKierunek przyłącza wyjściowegoWzdłużKolor powłoki kablaSzaryKształtDo rowka TMaks. częstotliwość przełączaniaod 1000 HzMaks. moc przełączania DCod 2,7 WMaks. prąd wyjściowyod 100 mAMaks. prędkość przemieszczeniaod 3 m/sMaks. rezystancja obciąż., prąd wyjściowyod 500 OhmMateriał foliiPoliesterMateriał nakrętki kołpakowejMosiądz, niklowanyMateriał obudowyWzmocnione PA, Stal wysokostopowa, nierdzewna, Poliester, Mosiądz, niklowanyMateriał powłoki kablaTPE-U(PUR)Materiał styków elektrycznychStyki pozłacane, Stop miedziMierzona wielkośćPołożenieOpcje ustawieńPrzycisk, IO-LinkPodłączenie elektryczne 1, liczba pinów/żyłod 4Podłączenie elektryczne 1, sposób montażuScrew lockPodłączenie elektryczne 1, technologia podłączeniaM8x1, kodowanie A zgodnie z EN 61076-2-104Podłączenie elektryczne 1, typ podłączeniaKabel z wtyczkąPowtarzalnośćod 0,1 mmPozycja zabudowyDowolnaProtokółI-Port, IO-LinkRozdzielczość przemieszczeniaod 0,05 mmSpadek napięciaod 2,5 VSposób montażuMożna wciskać w rowek od góry, Zamocowanie na stałeSposób pomiaruMagnetyczny- HallStopień ochronyIP65, IP68Temperatura otoczenia-25 - 70 °CTemperatura otoczenia przy ruchomym ułożeniu kabla-20 - 70 °CTętnienie resztkowe10 %Typowy błąd liniowości w ± mm±0,25 mmUwaga dotycząca materiałówNie zawiera halogenów, Zgodne z RoHSWaga produktuod 26 gWarunki testowania kablaWytrzymałość na skręcanie: > 300 000 cykli, ±270°/0,1 m, Prowadnica kabli: 5 milionów cykli, promień gięcia 28 mm, Wytrzymałość zmęczeniowa na zginanie wg normy Festo, warunki testu na zapytanieWskaźnik stanu gotowościZielona dioda LEDWskaźnik stanu przełączaniaŻółta dioda LEDWyjście analogowe4 - 20 mAWyjście dwustanowePNPWyświetlanie stanuCzerwona dioda LEDZabezpieczenie przed odwrotną polaryzacjąDla wszystkich przyłączy elektrycznychZabezpieczenie przed przeciążeniemDostępneZabezpieczenie przed zwarciemTakZakres napięcia roboczego DC15 - 30 VZakres wykrywania0 - 100000 µmZnak CE (patrz deklaracja zgodności)Wg dyrektywy EU-EMVZnak KCKC-EMVZnamionowe próbkowanieod 1 msPliki do pobrania:Karta Produktu
- Brak danych dla tego produktuPliki do pobrania:Karta Produktu
-
-
