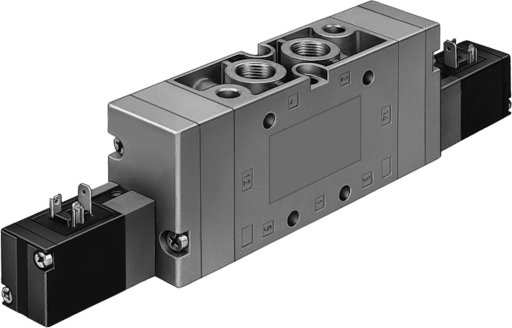

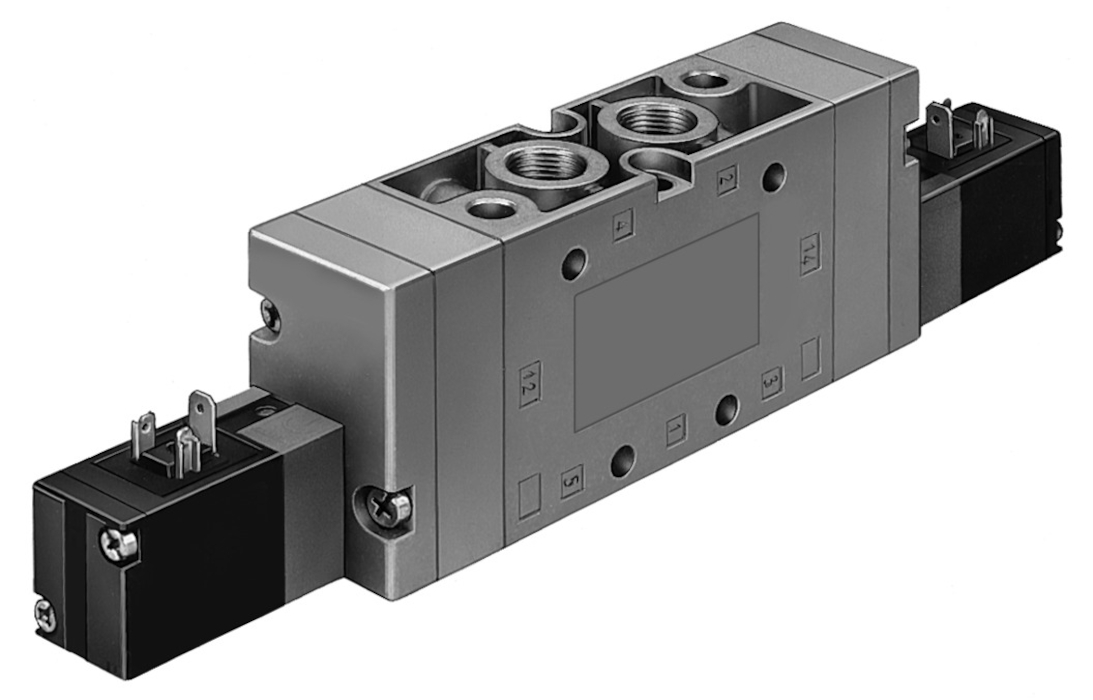

- MVH-5/3G-3/8-S-B Elektrozawór
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Charakterystyka cewki24 V DC: 2,5 WCiśnienie pilota3 - 10 barCiśnienie robocze-0,9 - 10 barCzas przełączania powrotnegood 57 msCzas przełączania przy włączaniuod 27 msCzas przełączania przy wyłączaniuod 89 msDopuszczalne wahania napięcia+/- 10 %Funkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu5/3 zamkniętyKierunek przepływuRewersyjnyKlasa odporności na korozję CRC1 – Niska odporność na korozjęKonstrukcjaZawór tłokowyMaks. częstotliwość przełączaniaod 3 HzMaks. dodatni impuls testowy przy sygnale logicznym 0od 2200 µsMaks. ujemny impuls testowy przy sygnale logicznym 1od 3700 µsMateriał obudowyAluminium-odlew ciśnieniowyMateriał uszczelnieńNBRMedium dla pilotówSprężone powietrze wg ISO8573-1:2010 [7:4:4]Medium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Normalny przepływ nominalnyod 2200 l/minPomocnicze ręczne uruchamianiePrzez przyciśnięciePozycja zabudowyDowolnaPrzekryciePositive overlapPrzyłącze odpowietrzenia pilota 82M5Przyłącze odpowietrzenia pilota 84M5Przyłącze pneumatyczne 1G3/8Przyłącze pneumatyczne 2G3/8Przyłącze pneumatyczne 3G3/8Przyłącze pneumatyczne 4G3/8Przyłącze pneumatyczne 5G3/8Przyłącze zasilania pilota 12G1/8Przyłącze zasilania pilota 12G1/8Przyłącze zasilania pilota 14G1/8Przyłącze zasilania pilota 14G1/8Rasterod 41 mmRodzaj sterowaniaZ pilotemRodzaj uszczelnieniaMiękkieSposób kasowaniaSprężyna mechanicznaSposób montażuNa listwie PR, Przy pomocy otworów przelotowych, Do wyboru:Sposób uruchomieniaElektrycznySzerokość zabudowyod 40 mmTemperatura medium-5 - 50 °CTemperatura otoczenia-5 - 50 °CTemperatura przechowywania-40 - 60 °CUwaga dotycząca materiałówZgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 1000 gWielkość nominalnaod 12 mmZasilanie pneum. pilotówZewnętrznePliki do pobrania:Karta Produktu
- Charakterystyka cewki24 V DC: 2,5 WCiśnienie pilota3 - 10 barCiśnienie robocze-0,9 - 10 barCzas przełączania powrotnegood 57 msCzas przełączania przy włączaniuod 27 msCzas przełączania przy wyłączaniuod 89 msDopuszczalne wahania napięcia+/- 10 %Funkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu5/3 zamkniętyKierunek przepływuRewersyjnyKlasa odporności na korozję CRC1 – Niska odporność na korozjęKonstrukcjaZawór tłokowyMaks. częstotliwość przełączaniaod 3 HzMaks. dodatni impuls testowy przy sygnale logicznym 0od 2200 µsMaks. ujemny impuls testowy przy sygnale logicznym 1od 3700 µsMateriał obudowyAluminium-odlew ciśnieniowyMateriał uszczelnieńNBRMedium dla pilotówSprężone powietrze wg ISO8573-1:2010 [7:4:4]Medium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Normalny przepływ nominalnyod 2200 l/minPliki do pobrania:Karta Produktu
-
-
