Tu jesteś:
- JMN1DH-5/2-D-2-C Elektrozawór

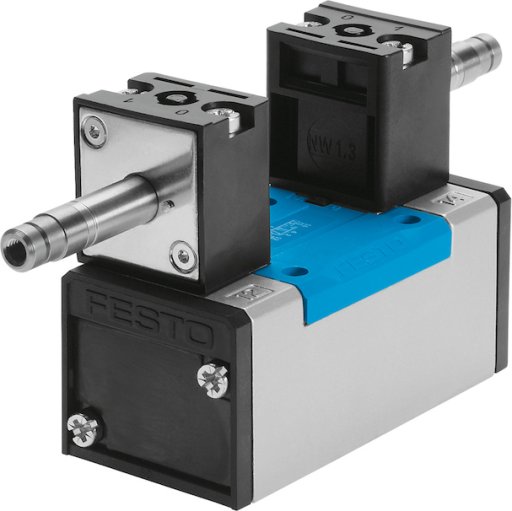

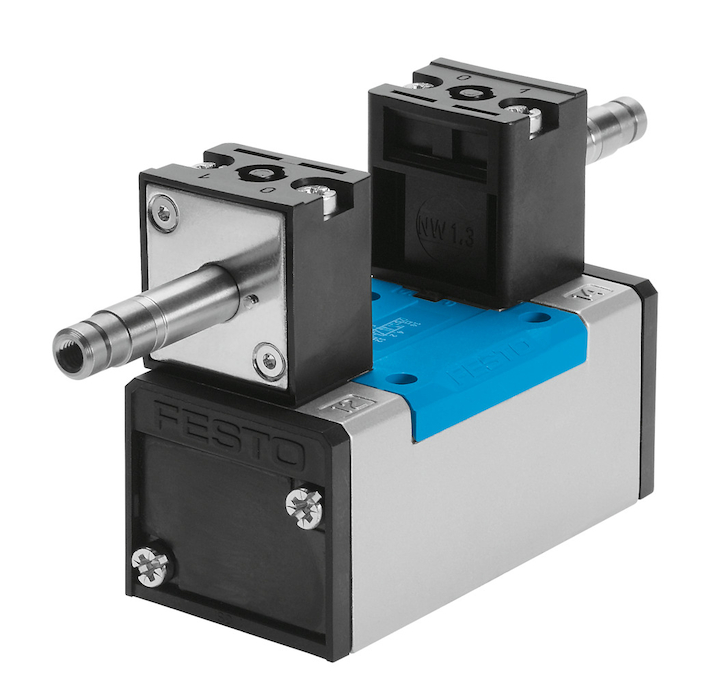

JMN1DH-5/2-D-2-C Elektrozawór FESTO-159703
numer katalogowy: FESTO-159703
kategoria: Znormalizowane zawory rozdzielające
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Ciśnienie robocze2 - 10 barCzas przełączania powrotnegood 24 msCzas przełączania powrotnego (z dominacją)od 21 msDopuszczeniec UL us - Recognized (OL)Funkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu5/2 bistabilny z dominacjąKierunek przepływuJednokierunkowyKlasyfikacja morskapatrz certyfikatKod ISO269KonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 3700 µsMaks. ujemny impuls testowy przy sygnale logicznym 1od 4600 µsMateriał obudowyAluminium-odlew ciśnieniowyMateriał uszczelnieńHNBR, NBRMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Normalny przepływ nominalnyod 2300 l/minOdporność na wibracjeTransport application test at severity level 1 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27Pomocnicze ręczne uruchamianiePrzy pomocy osprzętu, z blokadą, Przez przyciśnięciePoziom ciśnienia akustycznegood 85 dB(A)Pozycja zabudowyDowolnaPrzekryciePositive overlapPrzyłącze elektrycznePrzez cewkę N1, cewkę należy zamawiać oddzielniePrzyłącze odpowietrzenia pilota 82M5Przyłącze odpowietrzenia pilota 84M5Przyłącze pneumatyczne 1Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1Przyłącze pneumatyczne 2Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1Przyłącze pneumatyczne 3Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1Przyłącze pneumatyczne 4Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1Przyłącze pneumatyczne 5Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1Rasterod 56 mmRodzaj sterowaniaZ pilotemRodzaj uszczelnieniaMiękkieSposób montażuNa płycie przyłączeniowej, Przy pomocy otworów przelotowych i śrubSposób uruchomieniaElektrycznyStopień ochronyIP65Szerokość zabudowyod 54 mmTemperatura medium-5 - 50 °CTemperatura otoczenia-5 - 50 °CUwaga dotycząca materiałówZgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 940 gWielkość nominalnaod 11,5 mmZasilanie pneum. pilotówWewnętrzneZgodność z normąISO 5599-1Pliki do pobrania:Karta Produktu
- Ciśnienie robocze2 - 10 barCzas przełączania powrotnegood 24 msCzas przełączania powrotnego (z dominacją)od 21 msDopuszczeniec UL us - Recognized (OL)Funkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu5/2 bistabilny z dominacjąKierunek przepływuJednokierunkowyKlasyfikacja morskapatrz certyfikatKod ISO269KonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 3700 µsMaks. ujemny impuls testowy przy sygnale logicznym 1od 4600 µsMateriał obudowyAluminium-odlew ciśnieniowyMateriał uszczelnieńHNBR, NBRMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Normalny przepływ nominalnyod 2300 l/minOdporność na wibracjeTransport application test at severity level 1 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27Pomocnicze ręczne uruchamianiePrzy pomocy osprzętu, z blokadą, Przez przyciśnięciePoziom ciśnienia akustycznegood 85 dB(A)Pliki do pobrania:Karta Produktu
-
-
