CPV14-M1H-5JS-1/8 Elektrozawór FESTO-161361

numer katalogowy: FESTO-161361
kategoria: Uniwersalne wyspy zaworowe
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu

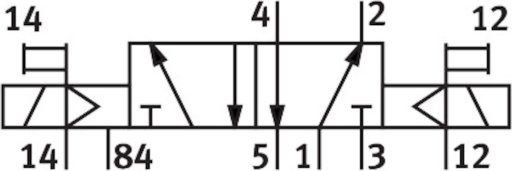

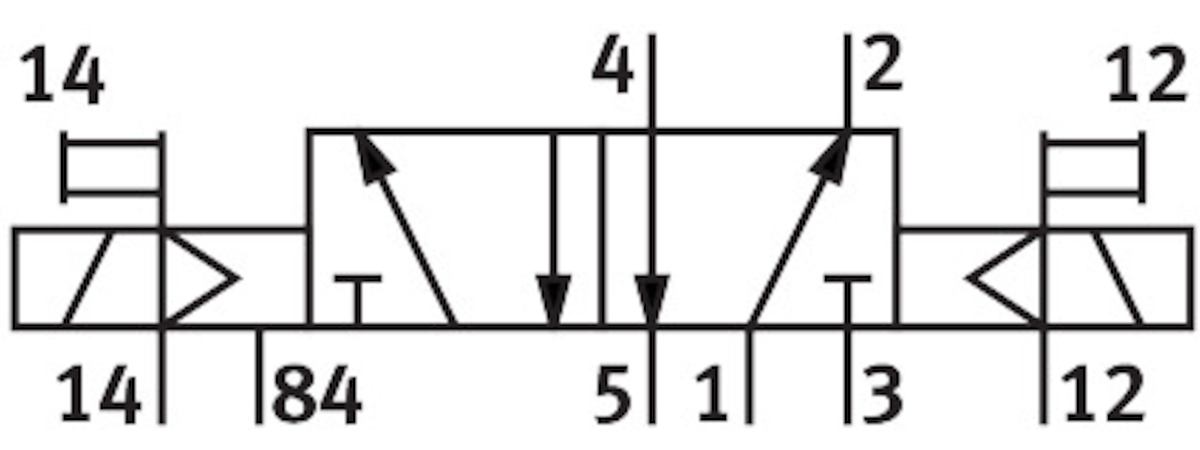

  • Funkcja zaworu
    5/2 bistabilny
    Wielkość zaworu
    14  MM
    Czas przełączania
    od 12  MS
    Stopień ochrony
    IP65
    Ciśnienie robocze/MPA
    od -0.09 do 1  MPA
    Ciśnienie robocze/BAR
    od -0.9 do 10  BAR
    Konstrukcja
    Zawór tłoczkowo-suwakowy
    Funkcja odpowietrzenia
    bez dławienia
    Sposób uszczelnienia
    miękki
    Pomocnicze sterowanie ręczne
    z blokadą
    Rodzaj sterowania
    sterowanie pilotem
    Przyłącze zasilania powietrzem pilotów
    zewn.
    Kierunek przepływu
    jednokierunkowy
    Symbol
    00991683
    Pokrycie
    przekrycie dodatnie
    Wartość b
    od 0.42
    Wartość C
    od 3.2  LSB
    Czas pracy ciągłej
    100% w połączeniu z redukcją prądu podtrzymania
    Przyłącze pneumatyczne 4
    G1/8
    Pozycja montażu
    dowolny
    Maks. dodatni impuls testowy przy sygnale 0
    od 1400  MIS
    Maks. ujemny impuls testowy na 1 sygnale
    od 400  MIS
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Odporność na drgania
    Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6
    Odporność na wstrząsy
    Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27
    Klasa odporności korozyjnej wg normy Festo
    2 - średnie obciążenie korozyjne
    Zgodność z LABS
    VDMA24364-B1/B2-L
    Temperatura medium
    od -5 do 50  GC
    Temperatura otoczenia
    od -5 do 50  GC
    Waga produktu
    od 120  G
    Typ mocowania
    Przy pomocy otworów przelotowych
    Przyłącze pneumatyczne 1
    Przyłącze zbiorcze
    Przyłącze pneumatyczne 2
    G1/8
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał uszczelnień
    HNBR
    Materiał obudowy
    Aluminiowy odlew ciśnieniowy
    Pliki do pobrania:
    Karta Produktu
