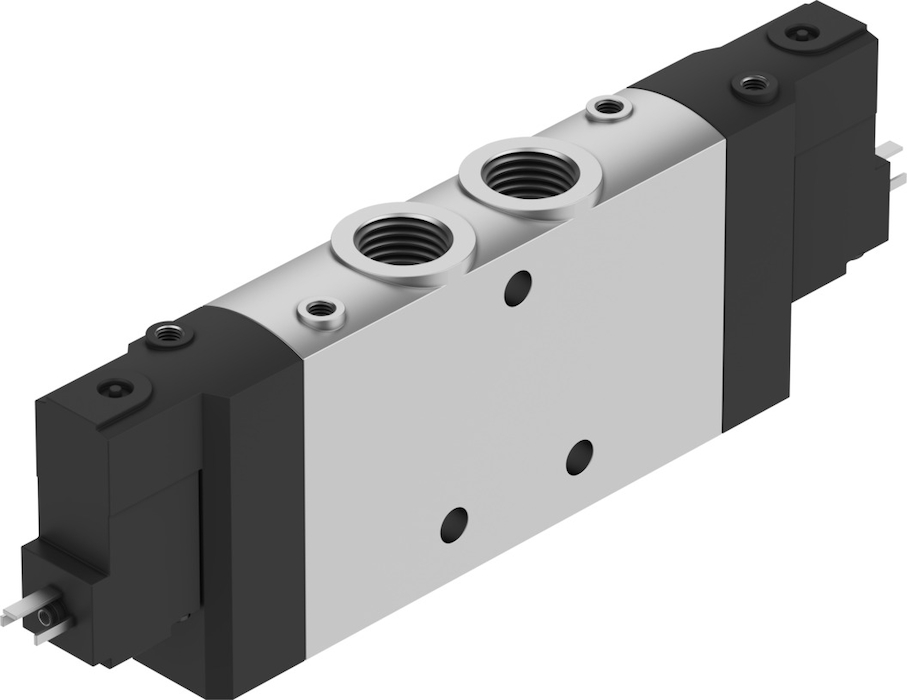

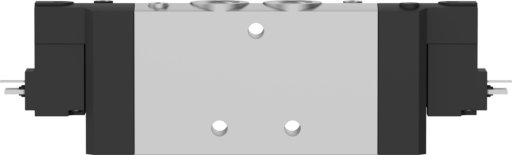

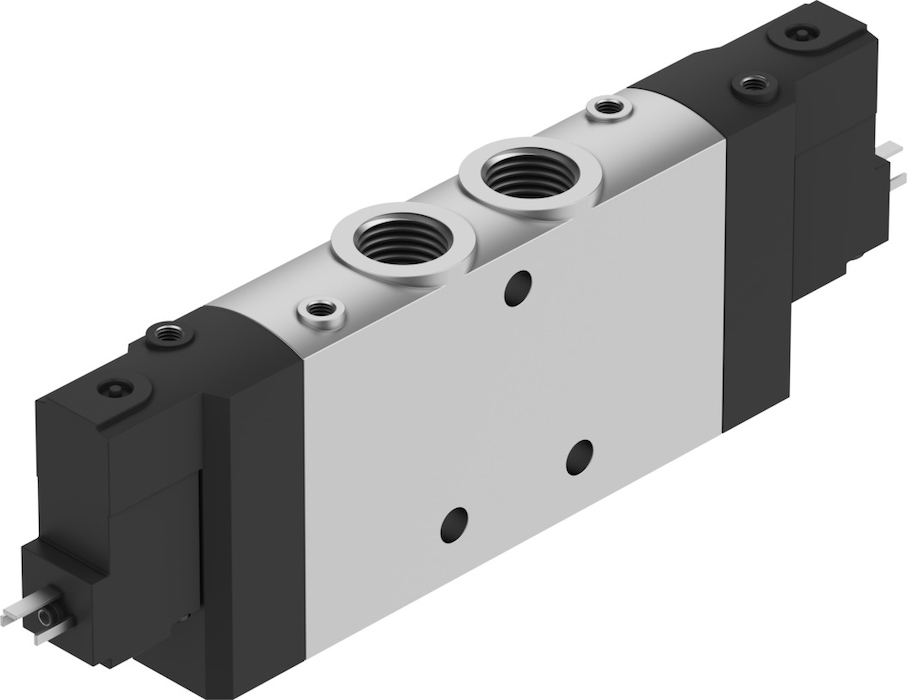

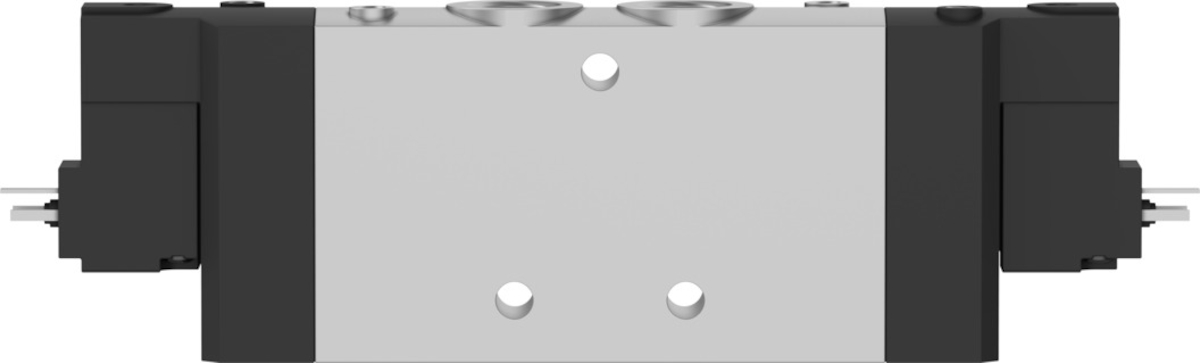

- CPE24-M1H-5JS-3/8 Elektrozawór
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Charakterystyka cewki24 V DC: 1,5 WCiśnienie pilota2 - 10 barCiśnienie robocze-0,9 - 10 barCzas pracy ciągłej100 %Czas przełączania powrotnegood 25 msDopuszczalne wahania napięcia-15 % / +10 %Dopuszczeniec UL us - Recognized (OL)Funkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu5/2 bistabilnyIdentyfikacja zaworuUchwyt etykiety opisowejKierunek przepływuRewersyjnyKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKlasyfikacja morskapatrz certyfikatKonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 3300 µsMaks. ujemny impuls testowy przy sygnale logicznym 1od 3100 µsMateriał obudowyAluminium-odlew ciśnieniowyMateriał uszczelnieńNBRMedium dla pilotówSprężone powietrze wg ISO8573-1:2010 [7:4:4]Medium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Normalny przepływ nominalnyod 3200 l/minOdporność na wibracjeTransport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27Pomocnicze ręczne uruchamianiePrzez przyciśnięcie, Przy pomocy osprzętu, z blokadąPozycja zabudowyDowolnaPrzekryciePositive overlapPrzyłącze elektryczneSchemat podłączenia typu C wg EN175301-803Przyłącze odpowietrzenia pilota 82M5Przyłącze odpowietrzenia pilota 84M5Przyłącze pneumatyczne 1G3/8Przyłącze pneumatyczne 2G3/8Przyłącze pneumatyczne 3G3/8Przyłącze pneumatyczne 4G3/8Przyłącze pneumatyczne 5G3/8Przyłącze zasilania pilota 12M5Przyłącze zasilania pilota 14M5Rodzaj sterowaniaZ pilotemRodzaj uszczelnieniaMiękkieSposób montażuPrzy pomocy otworów przelotowychSposób uruchomieniaElektrycznyStopień ochronyZgodnie z IEC 60529, IP65, Z gniazdem wtykowymSzerokość zabudowyod 24 mmTemperatura medium-5 - 50 °CTemperatura otoczenia-5 - 50 °CUwaga dotycząca materiałówZgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 390 gWielkość nominalnaod 11 mmZasilanie pneum. pilotówZewnętrznePliki do pobrania:Karta Produktu
- Charakterystyka cewki24 V DC: 1,5 WCiśnienie pilota2 - 10 barCiśnienie robocze-0,9 - 10 barCzas pracy ciągłej100 %Czas przełączania powrotnegood 25 msDopuszczalne wahania napięcia-15 % / +10 %Dopuszczeniec UL us - Recognized (OL)Funkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu5/2 bistabilnyIdentyfikacja zaworuUchwyt etykiety opisowejKierunek przepływuRewersyjnyKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKlasyfikacja morskapatrz certyfikatKonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 3300 µsMaks. ujemny impuls testowy przy sygnale logicznym 1od 3100 µsMateriał obudowyAluminium-odlew ciśnieniowyMateriał uszczelnieńNBRMedium dla pilotówSprężone powietrze wg ISO8573-1:2010 [7:4:4]Medium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Pliki do pobrania:Karta Produktu
-
-
