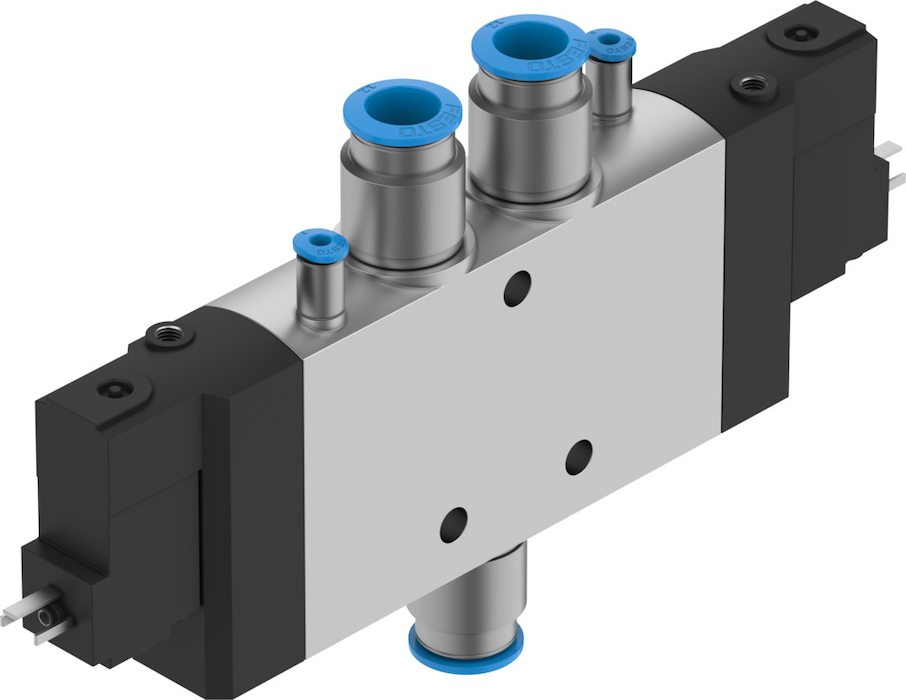

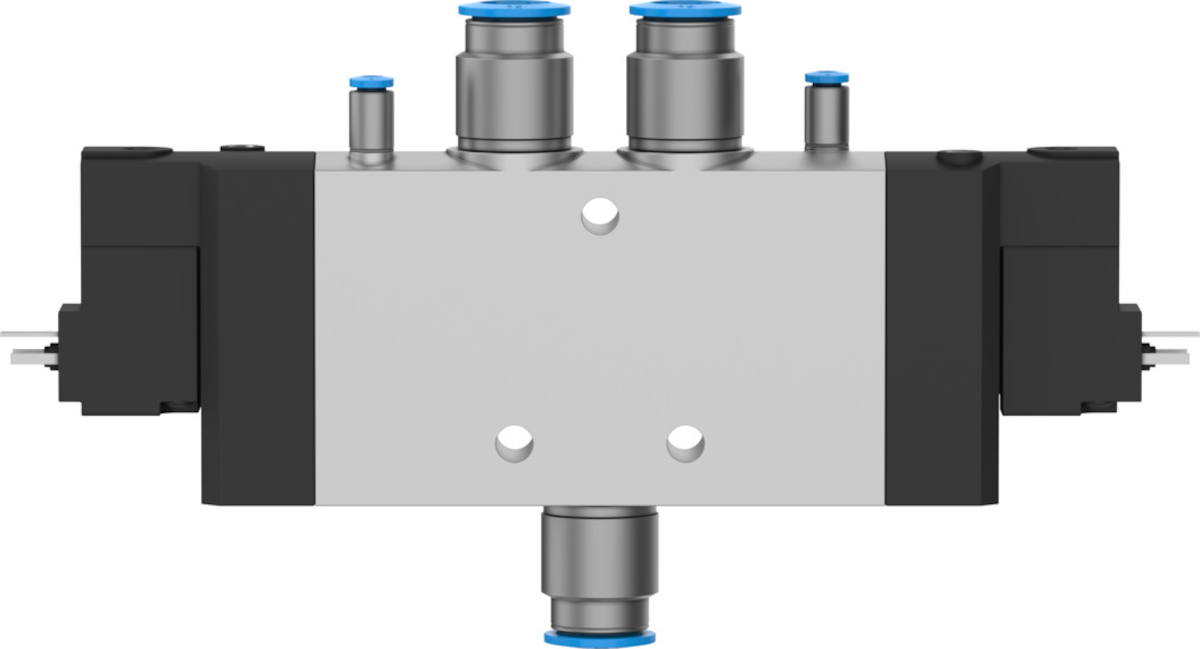

Name: CPE24-M1H-5JS-QS-12 Elektrozawór
SKU: FESTO-163187
Price: 1412.08 PLN
Availability: OutOfStock

Tu jesteś:

Pneumat
FESTO
Zawory
Classic
Zawory CPE
CPE24-M1H-5JS-QS-12 Elektrozawór

Dane wariantu
Dane podstawowe
Zdjęcia
Akcesoria
Funkcja zaworu

5/2 bistabilny

Czas przełączania

od 25 MS

Stopień ochrony

IP65

Ciśnienie robocze/MPA

od -0.09 do 1 MPA

Ciśnienie robocze/BAR

od -0.9 do 10 BAR

Konstrukcja

Zawór tłoczkowo-suwakowy

Jednostka certyfikująca

DNV-TAA000032X

Funkcja odpowietrzenia

z możliwością dławienia

Sposób uszczelnienia

miękki

Pomocnicze sterowanie ręczne

z blokadą przy zastosowaniu osprzętu

Rodzaj sterowania

sterowanie pilotem

Przyłącze zasilania powietrzem pilotów

zewn.

Kierunek przepływu

rewersyjny

Symbol

00991016

Pokrycie

przekrycie dodatnie

Czas pracy ciągłej

100%

Przyłącze pneumatyczne 4

QS-12

Pozycja montażu

dowolny

Certyfikacja

c UL us - Recognized (OL)

Maks. dodatni impuls testowy przy sygnale 0

od 3300 MIS

Maks. ujemny impuls testowy na 1 sygnale

od 3100 MIS

Parametry cewki

24 V DC: 1,5 W

Dopuszczalne wahania napięcia

-15% / +10%

Medium robocze

Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]

Uwaga dotycząca medium roboczego/sterującego

Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)

Odporność na drgania

Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6

Odporność na wstrząsy

Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27

Klasa odporności korozyjnej wg normy Festo

2 - średnie obciążenie korozyjne

Zgodność z LABS

VDMA24364-B1/B2-L

Temperatura medium

od -5 do 50 GC

Medium sterujące (dla pilotów)

Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]

Temperatura otoczenia

od -5 do 50 GC

Przyłącze elektryczne

Kształt C

Typ mocowania

Przy pomocy otworów przelotowych

Przyłącze pneumatyczne 1

QS-12

Przyłącze pneumatyczne 2

QS-12

Przyłącze pneumatyczne 3

G3/8

Przyłącze pneumatyczne 5

G3/8

Informacja o materiałach

Zgodność z dyrektywą RoHS

Materiał uszczelnień

NBR

Materiał obudowy

Aluminiowy odlew ciśnieniowy
