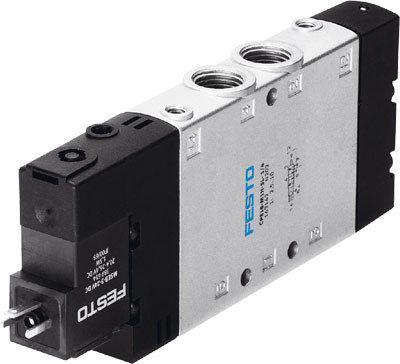

- CPE18-M2H-5LS-1/4 Elektrozawór
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Charakterystyka cewki110 V AC: 50/60 Hz, moc przełączana 3 VA, moc podtrzymania 2,4 VACiśnienie pilota2,5 - 10 barCiśnienie robocze-0,9 - 10 barCzas pracy ciągłej100 %Czas przełączania przy włączaniuod 26 msCzas przełączania przy wyłączaniuod 20 msDopuszczalne wahania napięcia-15 % / +10 %Dopuszczeniec UL us - Recognized (OL)Funkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu5/2 monostabilnyIdentyfikacja zaworuUchwyt etykiety opisowejKierunek przepływuRewersyjnyKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKlasyfikacja morskapatrz certyfikatKonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 3300 µsMaks. ujemny impuls testowy przy sygnale logicznym 1od 3100 µsMateriał obudowyAluminium-odlew ciśnieniowyMateriał uszczelnieńNBRMedium dla pilotówSprężone powietrze wg ISO8573-1:2010 [7:4:4]Medium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Normalny przepływ nominalnyod 1500 l/minOdporność na wibracjeTransport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6Odporność na wstrząsyTest odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27Pomocnicze ręczne uruchamianiePrzez przyciśnięcie, Przy pomocy osprzętu, z blokadąPozycja zabudowyDowolnaPrzekryciePositive overlapPrzyłącze elektryczneSchemat podłączenia typu C wg EN175301-803Przyłącze odpowietrzenia pilota 82M5Przyłącze odpowietrzenia pilota 84M5Przyłącze pneumatyczne 1G1/4Przyłącze pneumatyczne 2G1/4Przyłącze pneumatyczne 3G1/4Przyłącze pneumatyczne 4G1/4Przyłącze pneumatyczne 5G1/4Przyłącze zasilania pilota 12M5Przyłącze zasilania pilota 14M5Rodzaj sterowaniaZ pilotemRodzaj uszczelnieniaMiękkieSposób kasowaniaSprężyna pneumatycznaSposób montażuPrzy pomocy otworów przelotowychSposób uruchomieniaElektrycznyStopień ochronyZgodnie z IEC 60529, Z gniazdem wtykowym, IP65Szerokość zabudowyod 18 mmTemperatura medium-5 - 50 °CTemperatura otoczenia-5 - 50 °CUwaga dotycząca materiałówZgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 220 gWielkość nominalnaod 8 mmZasilanie pneum. pilotówZewnętrznePliki do pobrania:Karta Produktu
- Charakterystyka cewki110 V AC: 50/60 Hz, moc przełączana 3 VA, moc podtrzymania 2,4 VACiśnienie pilota2,5 - 10 barCiśnienie robocze-0,9 - 10 barCzas pracy ciągłej100 %Czas przełączania przy włączaniuod 26 msCzas przełączania przy wyłączaniuod 20 msDopuszczalne wahania napięcia-15 % / +10 %Dopuszczeniec UL us - Recognized (OL)Funkcja odpowietrzeniaMożliwość dławieniaFunkcja zaworu5/2 monostabilnyIdentyfikacja zaworuUchwyt etykiety opisowejKierunek przepływuRewersyjnyKlasa odporności na korozję CRC2 – Średnia odporność na korozjęKlasyfikacja morskapatrz certyfikatKonstrukcjaZawór tłokowyMaks. dodatni impuls testowy przy sygnale logicznym 0od 3300 µsMaks. ujemny impuls testowy przy sygnale logicznym 1od 3100 µsMateriał obudowyAluminium-odlew ciśnieniowyMateriał uszczelnieńNBRMedium dla pilotówSprężone powietrze wg ISO8573-1:2010 [7:4:4]Pliki do pobrania:Karta Produktu
-
-
