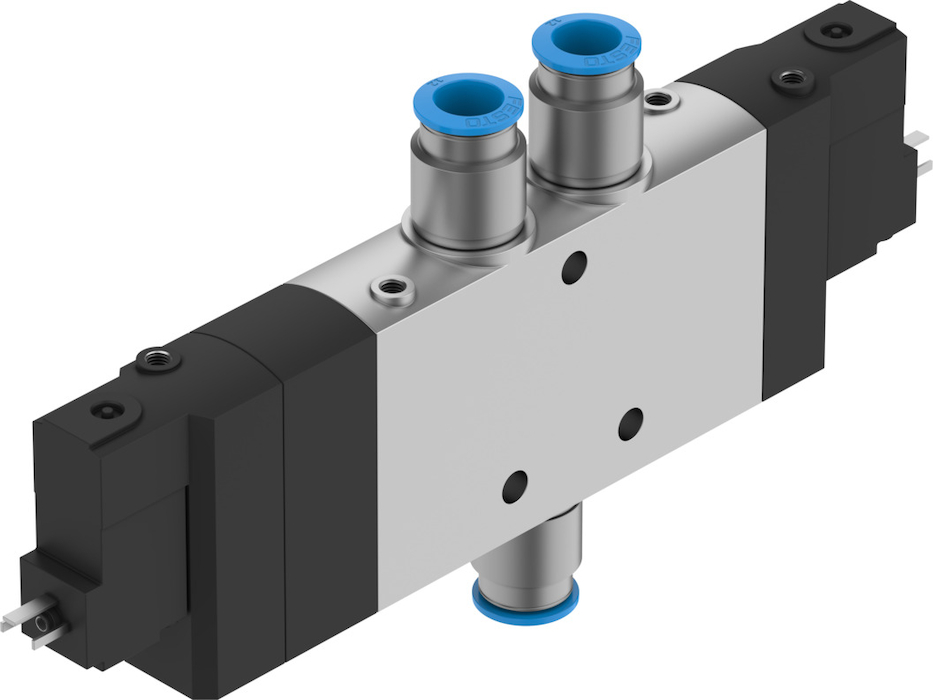

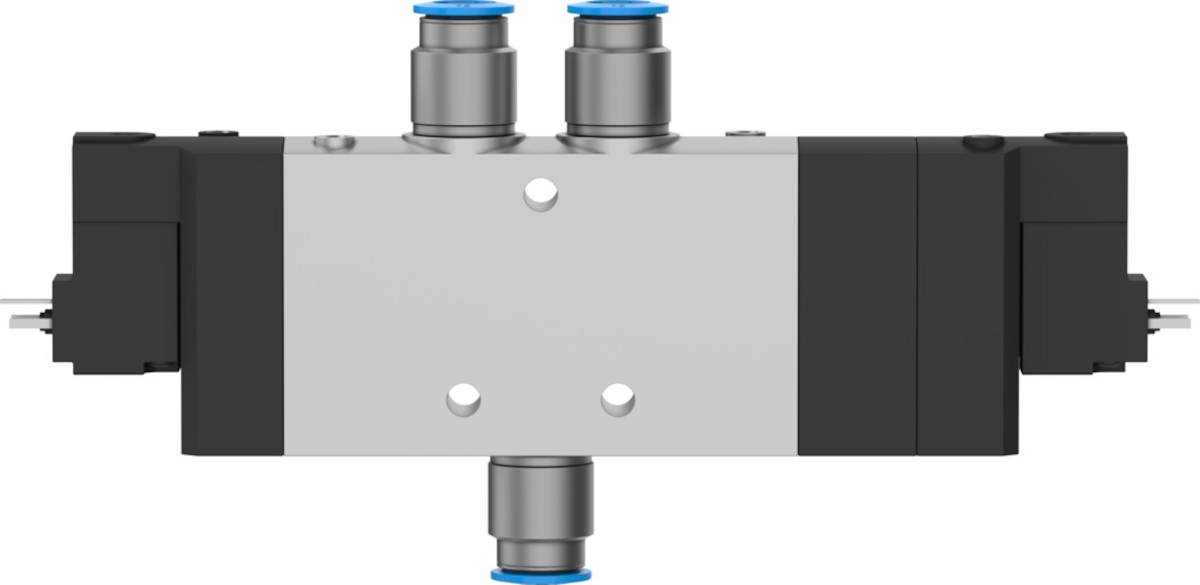

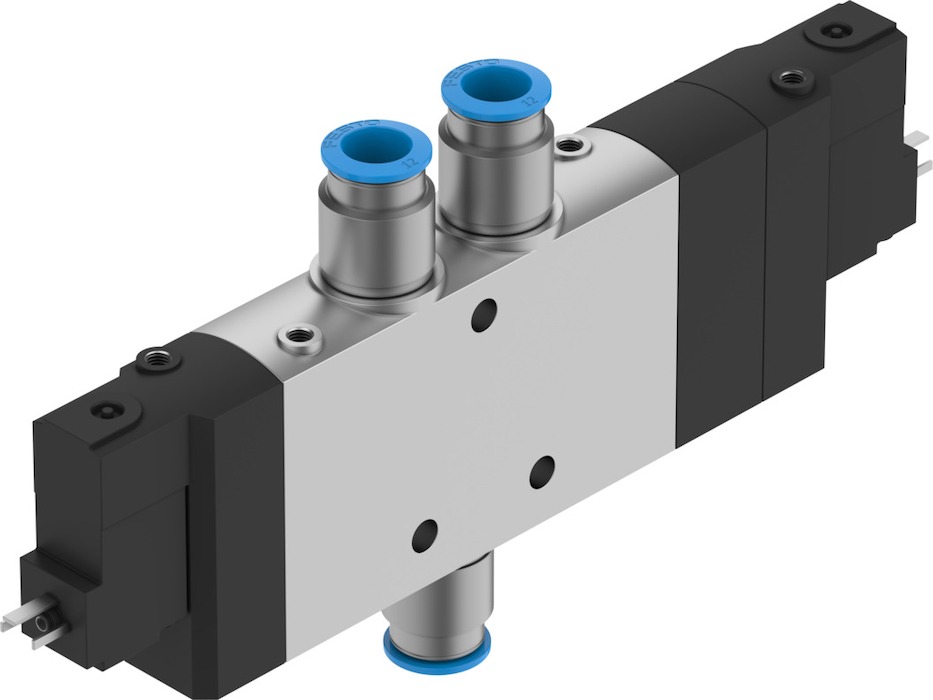

CPE24-M1H-5/3G-QS-12 Elektrozawór FESTO-170277

numer katalogowy: FESTO-170277
kategoria: Classic
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Funkcja zaworu
    5/3 zamknięty
    Stopień ochrony
    IP65
    Ciśnienie robocze/MPA
    od 0.25 do 1  MPA
    Ciśnienie robocze/BAR
    od 2.5 do 10  BAR
    Konstrukcja
    Zawór tłoczkowo-suwakowy
    Sposób powrotu
    sprężyna mechaniczna
    Jednostka certyfikująca
    DNV-TAA000032X
    Funkcja odpowietrzenia
    z możliwością dławienia
    Sposób uszczelnienia
    miękki
    Pomocnicze sterowanie ręczne
    z blokadą przy zastosowaniu osprzętu
    Rodzaj sterowania
    sterowanie pilotem
    Przyłącze zasilania powietrzem pilotów
    wew.
    Kierunek przepływu
    jednokierunkowy
    Symbol
    00991033
    Pokrycie
    przekrycie dodatnie
    Czas wyłączania
    od 55  MS
    Czas włączania
    od 25  MS
    Czas pracy ciągłej
    100%
    Przyłącze pneumatyczne 4
    QS-12
    Pozycja montażu
    dowolny
    Certyfikacja
    c UL us - Recognized (OL)
    Maks. dodatni impuls testowy przy sygnale 0
    od 3300  MIS
    Maks. ujemny impuls testowy na 1 sygnale
    od 3100  MIS
    Parametry cewki
    24 V DC: 1,5 W
    Dopuszczalne wahania napięcia
    -15% / +10%
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Odporność na drgania
    Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6
    Odporność na wstrząsy
    Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27
    Klasa odporności korozyjnej wg normy Festo
    2 - średnie obciążenie korozyjne
    Zgodność z LABS
    VDMA24364-B1/B2-L
    Temperatura medium
    od -5 do 50  GC
    Temperatura otoczenia
    od -5 do 50  GC
    Przyłącze elektryczne
    Kształt C
    Typ mocowania
    Przy pomocy otworów przelotowych
    Przyłącze pneumatyczne 1
    QS-12
    Przyłącze pneumatyczne 2
    QS-12
    Przyłącze pneumatyczne 3
    G3/8
    Przyłącze pneumatyczne 5
    G3/8
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał uszczelnień
    NBR
    Materiał obudowy
    Aluminiowy odlew ciśnieniowy
