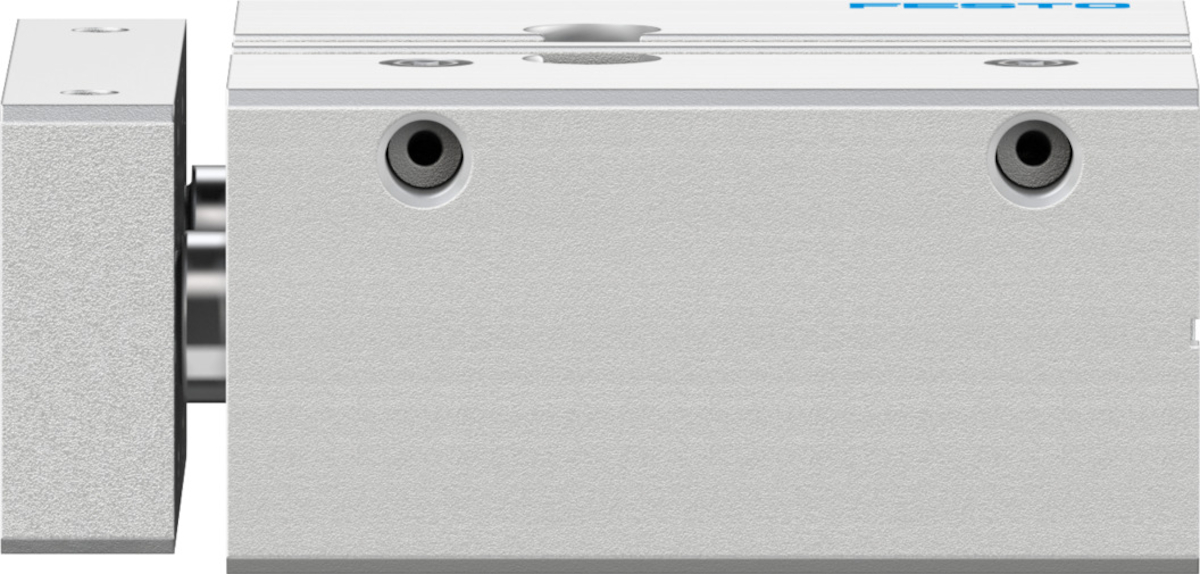

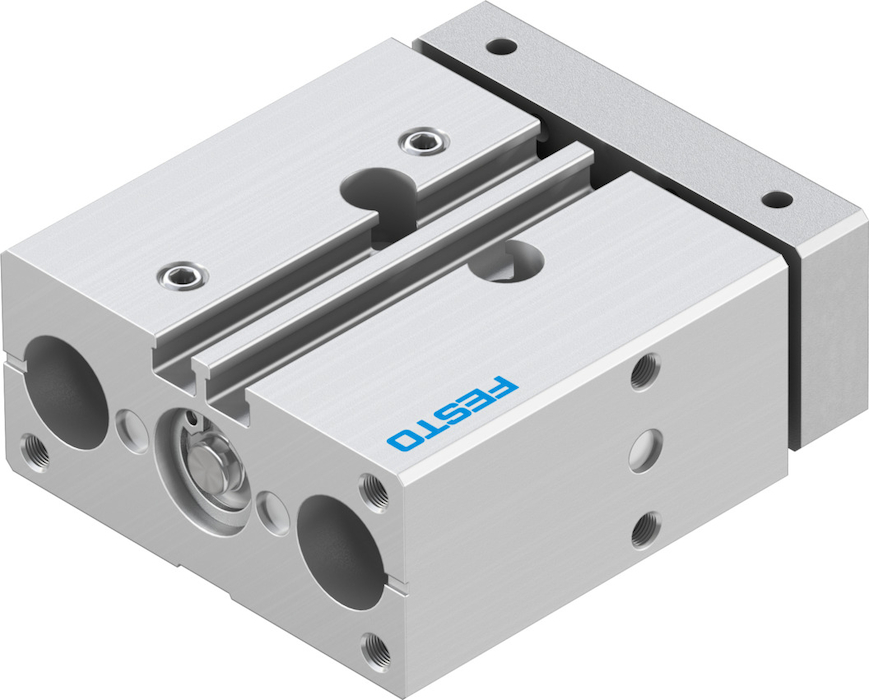

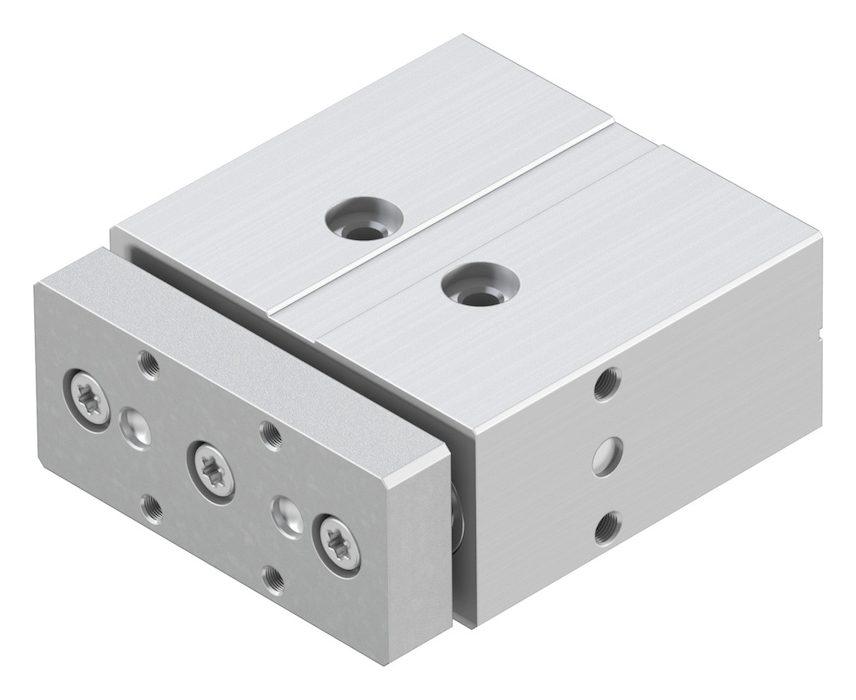

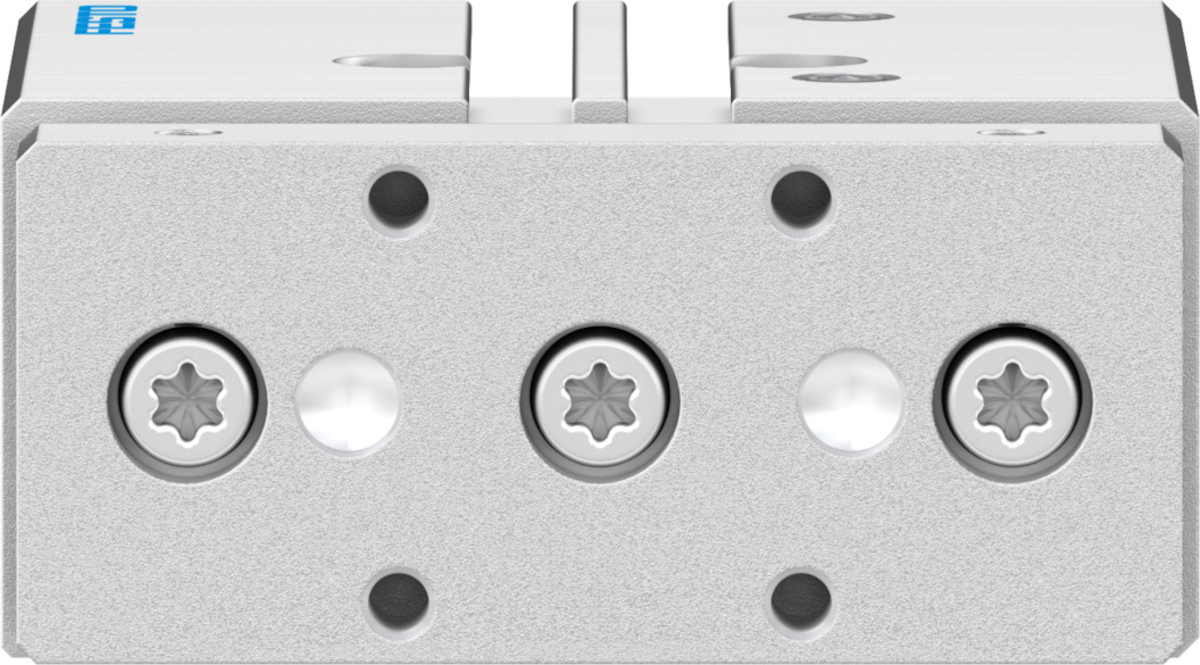

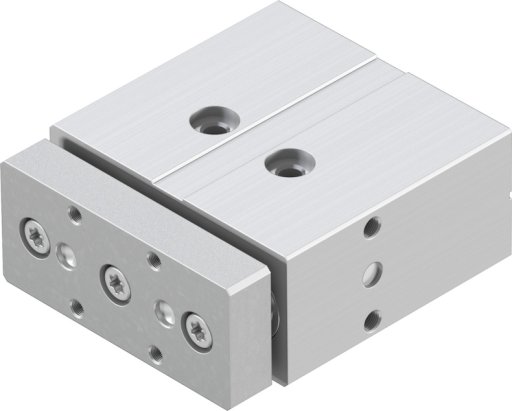

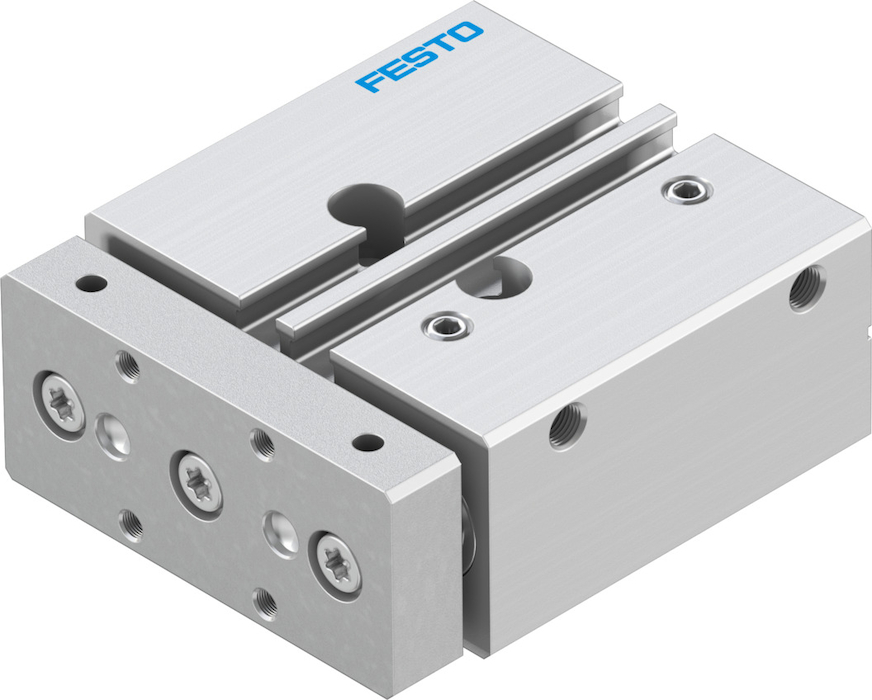

Name: DFM-12-20-P-A-GF Siłownik z prowadzeniem
SKU: FESTO-170825
Price: 1052.19 PLN
Availability: OutOfStock

Tu jesteś:

Pneumat
FESTO
Napędy pneumatyczne
Napędy z prowadzeniem
Napędy z prowadnicami
Siłowniki z prowadzeniem DFM, wersja metryczna
DFM-12-20-P-A-GF Siłownik z prowadzeniem

Dane wariantu
Dane podstawowe
Zdjęcia
Akcesoria
Skok

od 20 MM

Ø tłoka

12 mm

Tryb pracy jednostki napędowej

Płyta spinająca

Amortyzacja

elastyczne pierścienie/płytki amortyzujące z obu stron

Pozycja montażu

dowolny

Prowadnica

Prowadnica ślizgowa

Konstrukcja

Prowadnica

Sygnalizacja położenia

do wyłącznika zbliżeniowego

Symbol

00991737

Ciśnienie robocze/MPA

od 0.2 do 1 MPA

Ciśnienie robocze/BAR

od 2 do 10 BAR

Maks. prędkość

od 0.8 M/S

Sposób działania

dwustronnego działania

Medium robocze

Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]

Uwaga dotycząca medium roboczego/sterującego

Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)

Klasa odporności korozyjnej wg normy Festo

1 - niskie obciążenie korozyjne

Zgodność z LABS

VDMA24364-B1/B2-L

Klasa Cleanroom

Klasa 7 wg ISO 14644-1

Temperatura otoczenia

od -20 do 80 GC

Energia uderzenia w pozycjach końcowych

od 0.07 NM

Maks. siła Fy

od 240 N

Maks. siła Fy statyczna

240 N

Maks. siła Fz

od 240 N

Maks. siła Fz, statyczna

240 N

Maks. moment Mx

od 4.92 NM

Maks. moment Mx, statyczny

4.92 NM

Maks. moment My

od 2.06 NM

Maks. moment My, statyczny

2.06 NM

Maks. moment Mz

od 2.06 NM

Maks. moment statyczny Mz

od 2.06 NM

Maks. dopuszczalne obciążenie momentem obrotowym Mx w funkcji skoku

0.75 NM

Maks. efektywne obciążenie w zależności od skoku przy zdefiniowanej odległości xs

od 25 N

Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie

od 51 N

Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie

od 68 N

Ruchoma masa własna

od 186 G

Waga produktu

od 392 G

Przyłącza alternatywne

patrz rysunek produktu

Przyłącze pneumatyczne

M5

Informacja o materiałach

Zgodność z dyrektywą RoHS

Materiał pokrywy

Stop aluminium do przeróbki plastycznej

Materiał uszczelnień

NBR

Materiał obudowy

Stop aluminium do przeróbki plastycznej

Materiał tłoczyska

Nierdzewna stal stopowa
