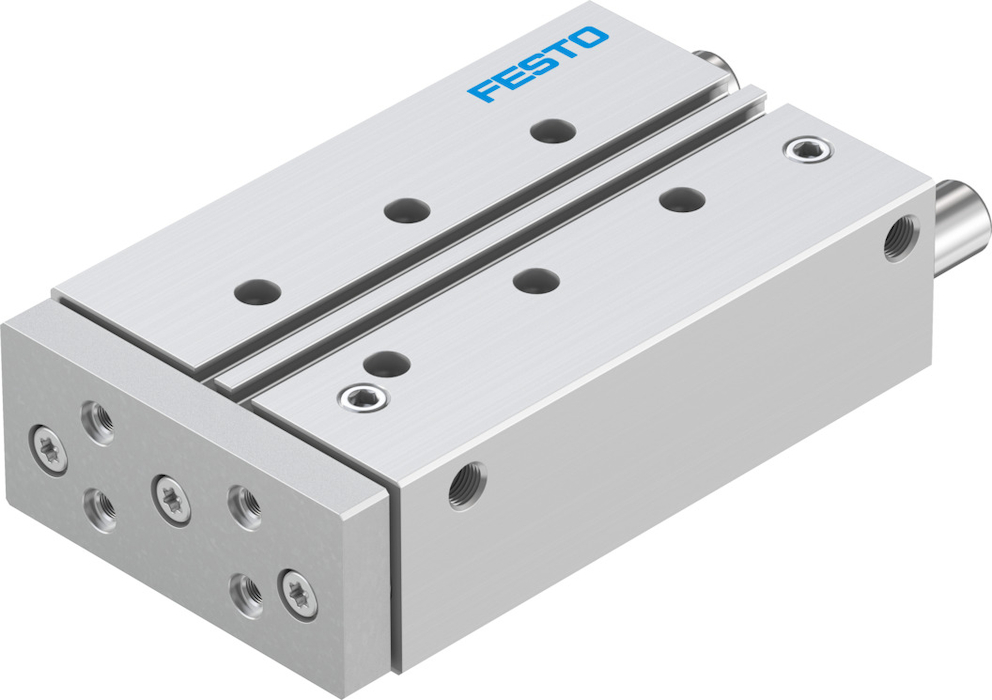

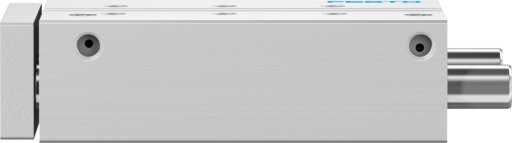

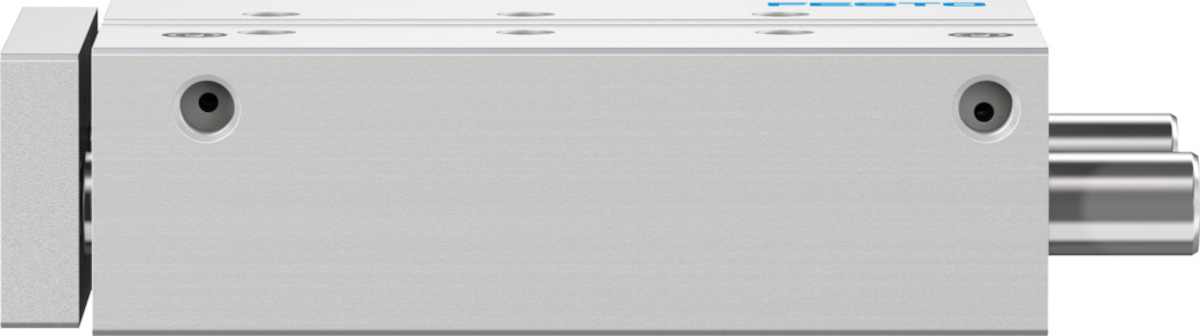

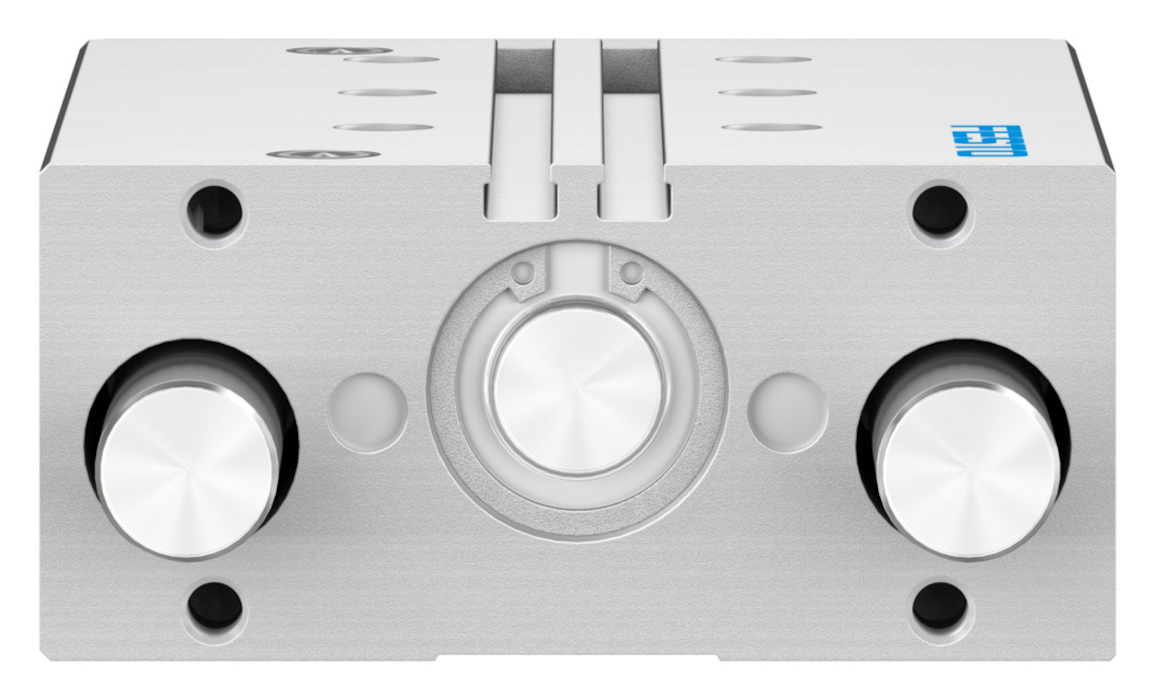

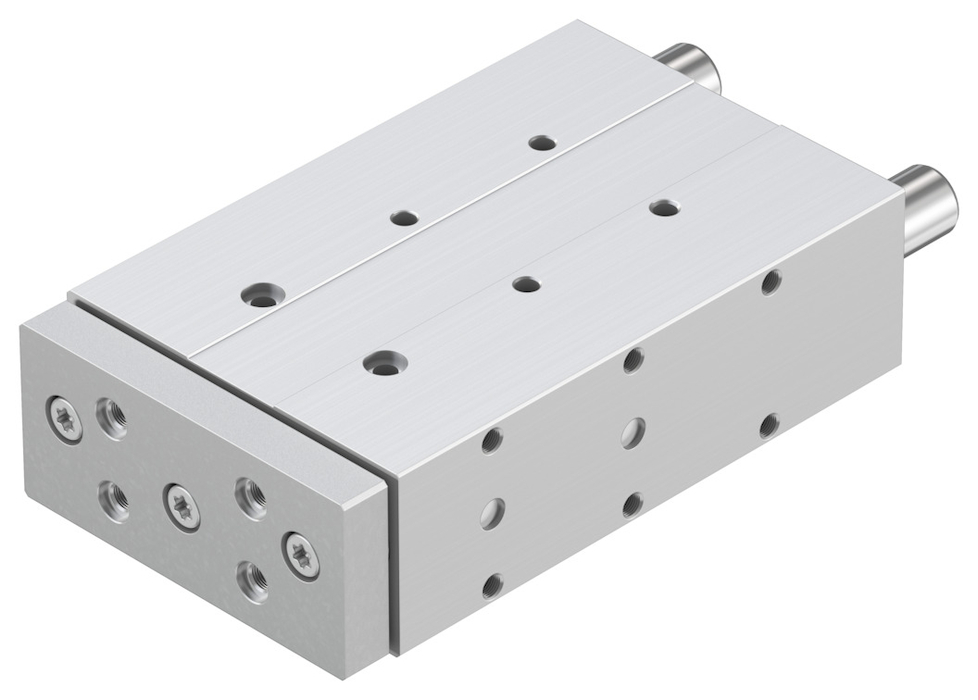

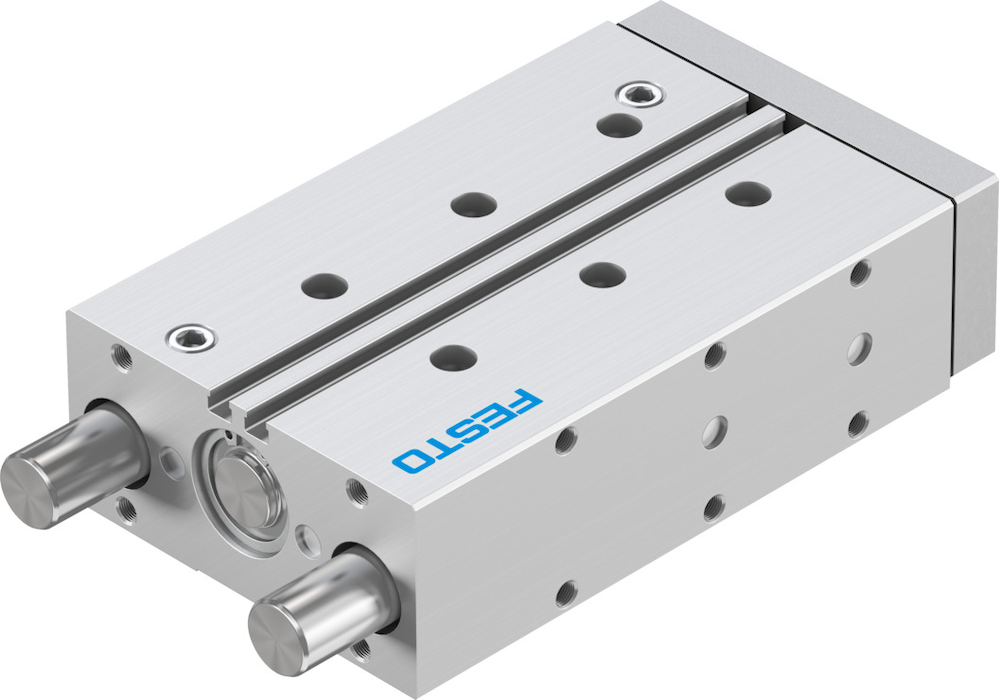

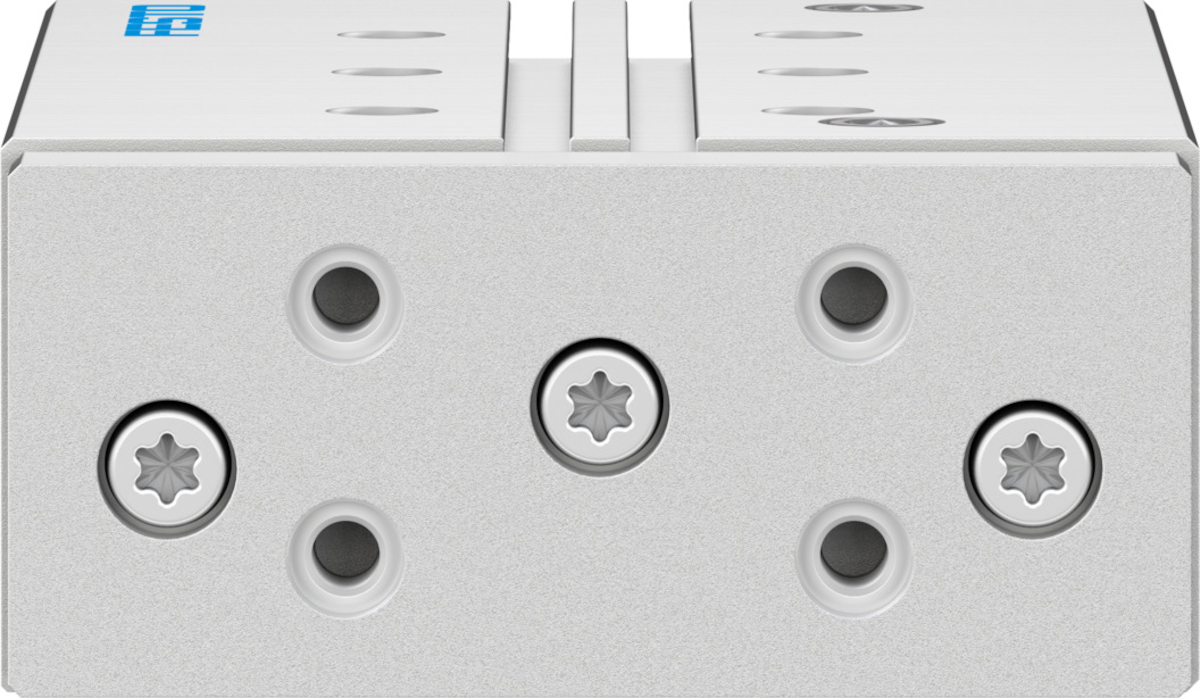

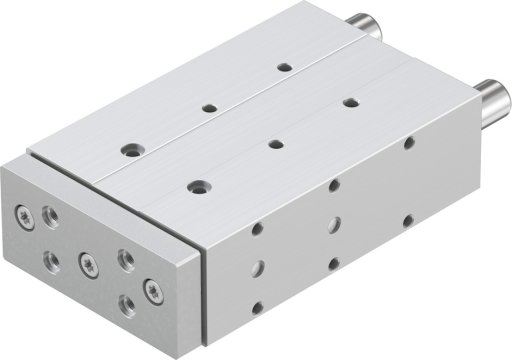

DFM-25-100-P-A-GF Siłownik z prowadzeniem FESTO-170853

numer katalogowy: FESTO-170853
kategoria: Napędy z prowadnicami
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Skok
    od 100  MM
    Ø tłoka
    25 mm
    Tryb pracy jednostki napędowej
    Płyta spinająca
    Amortyzacja
    elastyczne pierścienie/płytki amortyzujące z obu stron
    Pozycja montażu
    dowolny
    Prowadnica
    Prowadnica ślizgowa
    Konstrukcja
    Prowadnica
    Sygnalizacja położenia
    do wyłącznika zbliżeniowego
    Symbol
    00991737
    Ciśnienie robocze/MPA
    od 0.15 do 1  MPA
    Ciśnienie robocze/BAR
    od 1.5 do 10  BAR
    Maks. prędkość
    od 0.8  M/S
    Sposób działania
    dwustronnego działania
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Klasa odporności korozyjnej wg normy Festo
    1 - niskie obciążenie korozyjne
    Zgodność z LABS
    VDMA24364-B1/B2-L
    Klasa Cleanroom
    Klasa 7 wg ISO 14644-1
    Temperatura otoczenia
    od -20 do 80  GC
    Energia uderzenia w pozycjach końcowych
    od 0.3  NM
    Maks. siła Fy
    od 810.7  N
    Maks. siła Fy statyczna
    810.7  N
    Maks. siła Fz
    od 810.7  N
    Maks. siła Fz, statyczna
    810.7  N
    Maks. moment Mx
    od 27.56  NM
    Maks. moment Mx, statyczny
    27.56  NM
    Maks. moment My
    od 19.46  NM
    Maks. moment My, statyczny
    19.46  NM
    Maks. moment Mz
    od 19.46  NM
    Maks. moment statyczny Mz
    od 19.46  NM
    Maks. dopuszczalne obciążenie momentem obrotowym Mx w funkcji skoku
    3.64  NM
    Maks. efektywne obciążenie w zależności od skoku przy zdefiniowanej odległości xs
    od 86  N
    Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie
    od 247  N
    Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie
    od 295  N
    Ruchoma masa własna
    od 979  G
    Waga produktu
    od 2225  G
    Przyłącza alternatywne
    patrz rysunek produktu
    Przyłącze pneumatyczne
    G1/8
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał pokrywy
    Stop aluminium do przeróbki plastycznej
    Materiał uszczelnień
    NBR
    Materiał obudowy
    Stop aluminium do przeróbki plastycznej
    Materiał tłoczyska
    Nierdzewna stal stopowa
