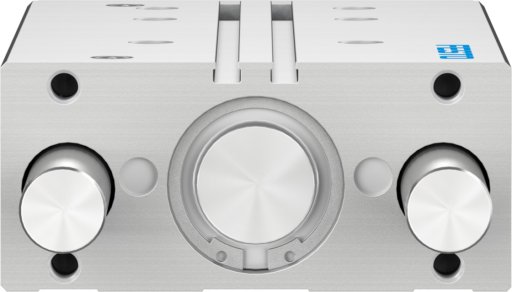

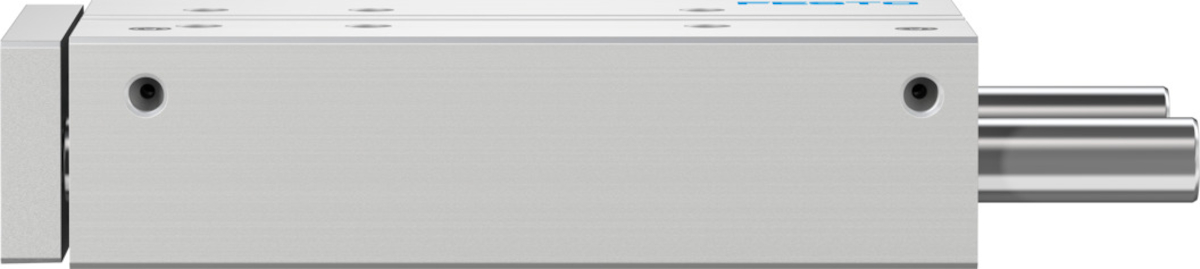

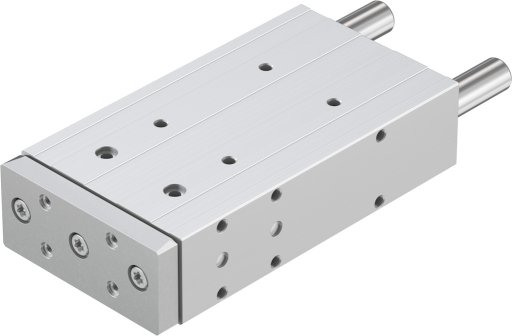

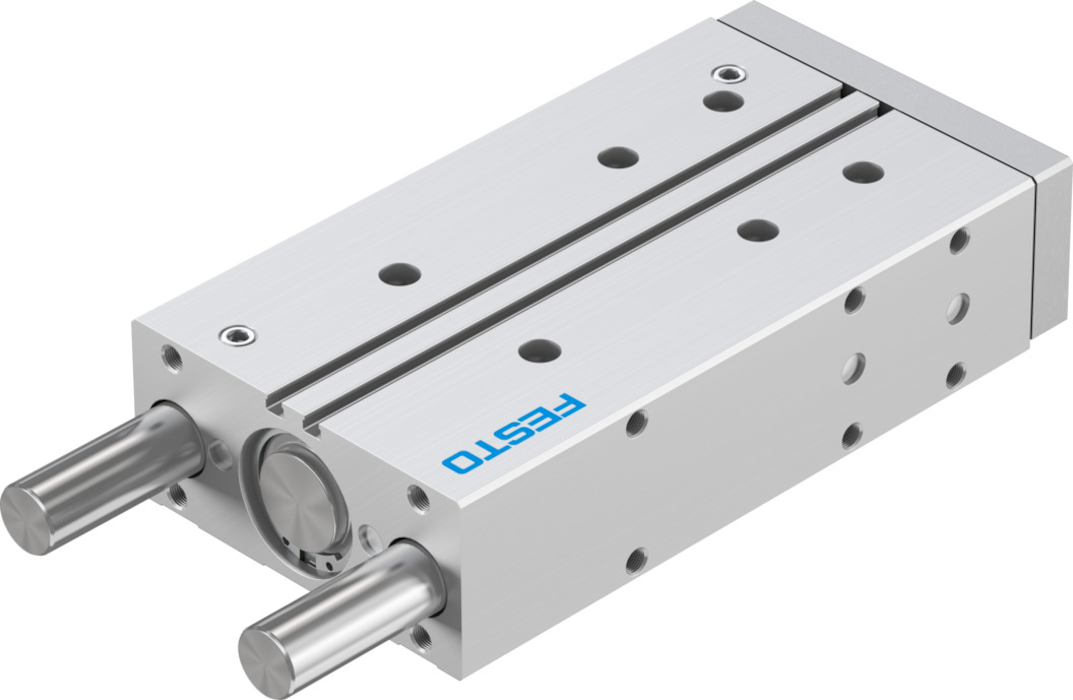

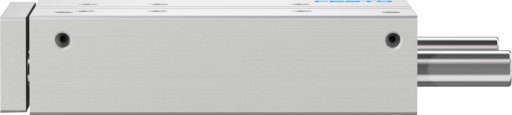

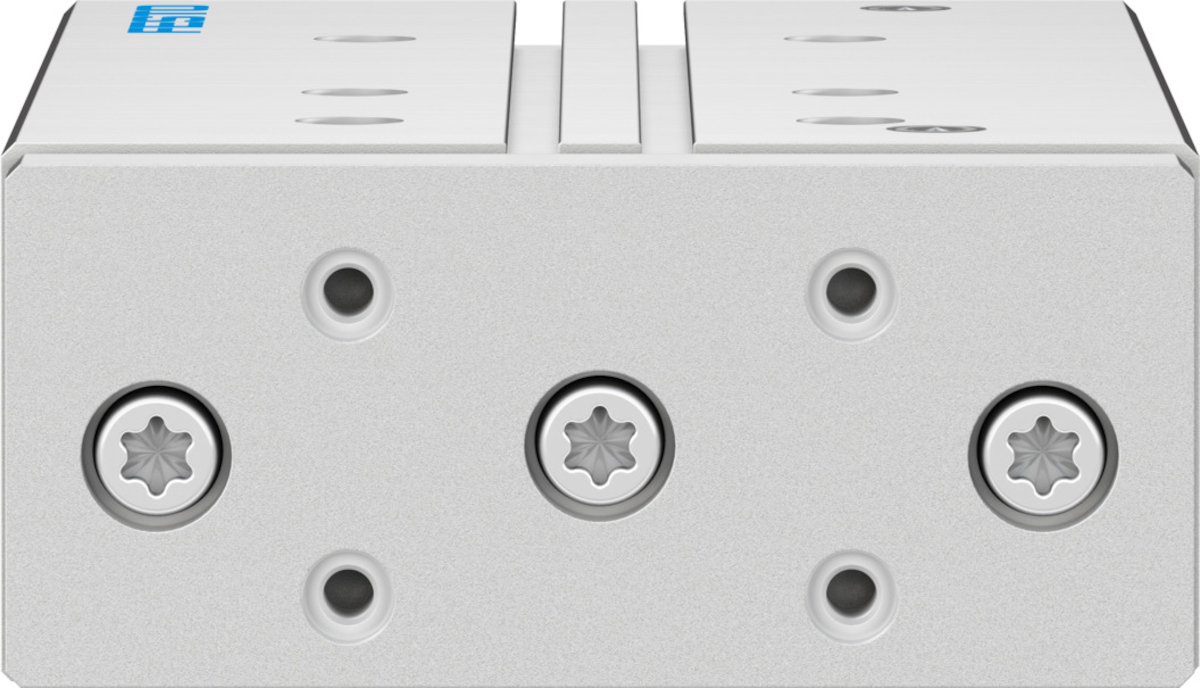

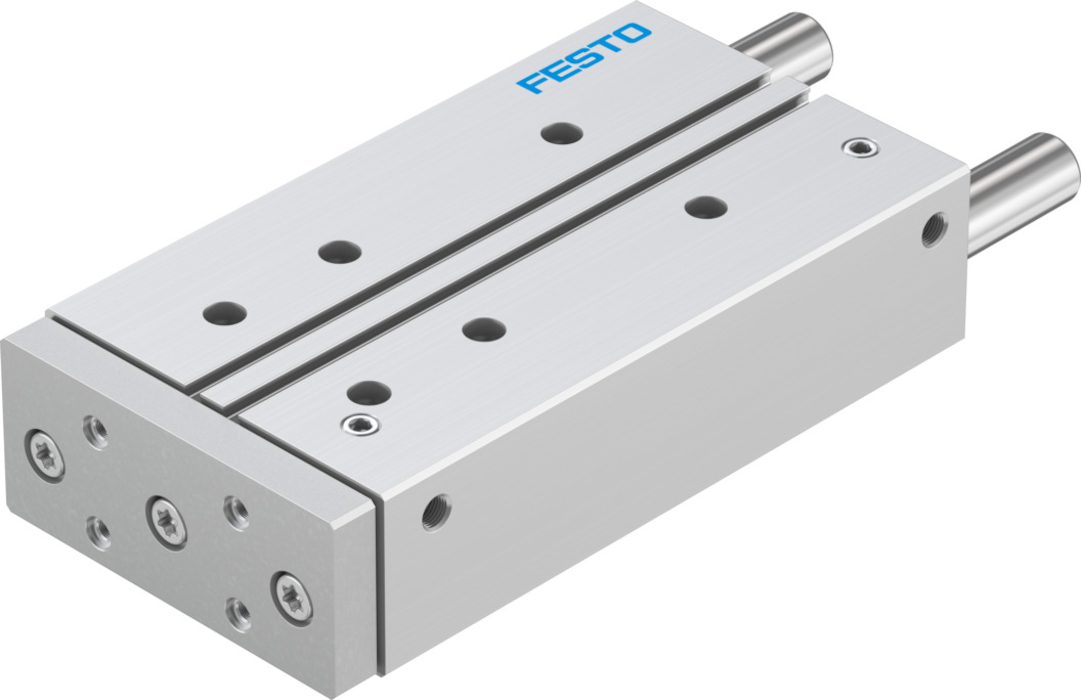

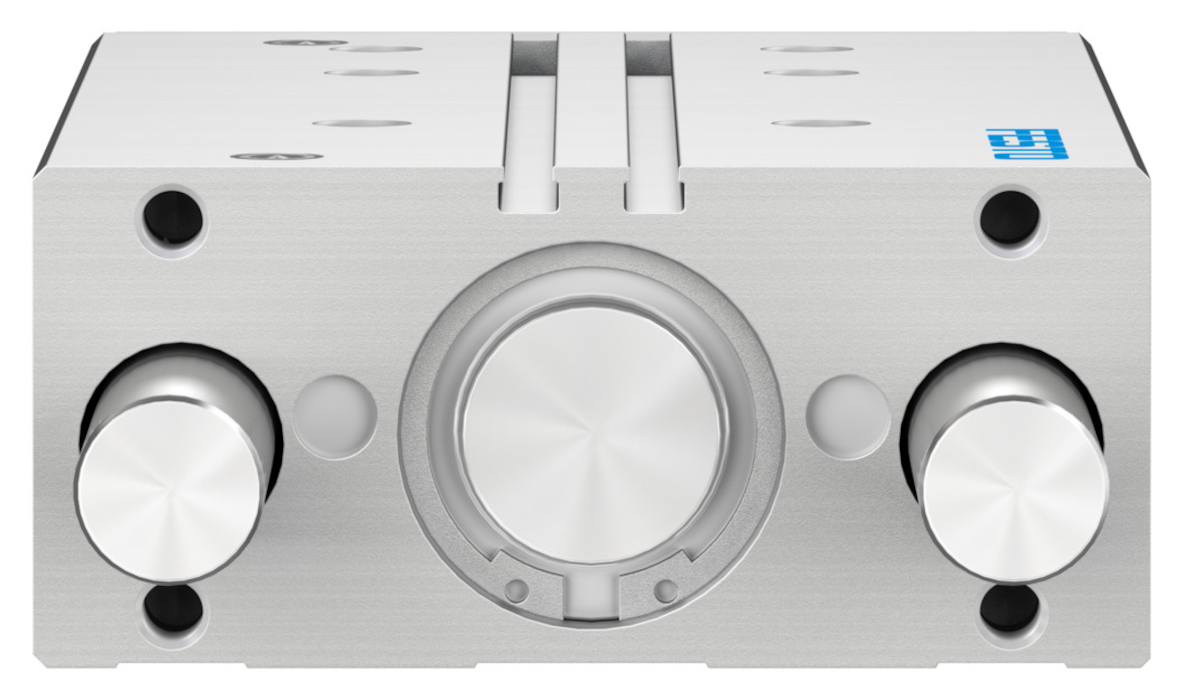

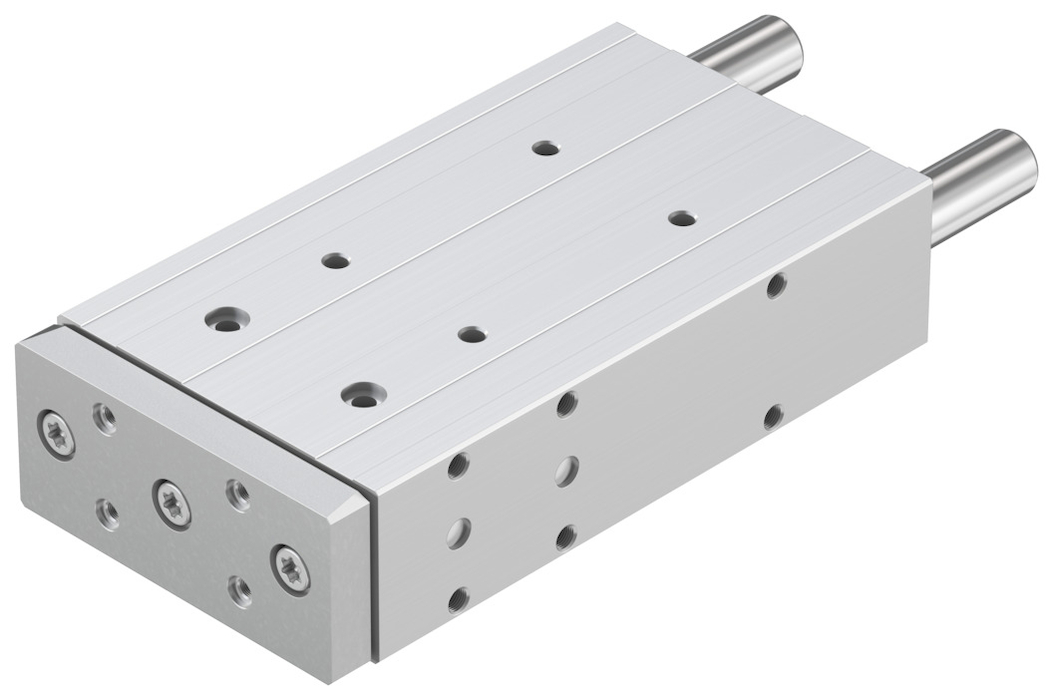

DFM-40-160-P-A-GF Siłownik z prowadzeniem FESTO-170869

numer katalogowy: FESTO-170869
kategoria: Napędy z prowadnicami
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Skok
    od 160  MM
    Ø tłoka
    40 mm
    Tryb pracy jednostki napędowej
    Płyta spinająca
    Amortyzacja
    elastyczne pierścienie/płytki amortyzujące z obu stron
    Pozycja montażu
    dowolny
    Prowadnica
    Prowadnica ślizgowa
    Konstrukcja
    Prowadnica
    Sygnalizacja położenia
    do wyłącznika zbliżeniowego
    Symbol
    00991737
    Ciśnienie robocze/MPA
    od 0.15 do 1  MPA
    Ciśnienie robocze/BAR
    od 1.5 do 10  BAR
    Maks. prędkość
    od 0.8  M/S
    Sposób działania
    dwustronnego działania
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Klasa odporności korozyjnej wg normy Festo
    1 - niskie obciążenie korozyjne
    Zgodność z LABS
    VDMA24364-B1/B2-L
    Klasa Cleanroom
    Klasa 7 wg ISO 14644-1
    Temperatura otoczenia
    od -20 do 80  GC
    Energia uderzenia w pozycjach końcowych
    od 0.7  NM
    Maks. siła Fy
    od 1227  N
    Maks. siła Fy statyczna
    1227  N
    Maks. siła Fz
    od 1227  N
    Maks. siła Fz, statyczna
    1227  N
    Maks. moment Mx
    od 53.97  NM
    Maks. moment Mx, statyczny
    53.97  NM
    Maks. moment My
    od 47.84  NM
    Maks. moment My, statyczny
    47.84  NM
    Maks. moment Mz
    od 47.84  NM
    Maks. moment statyczny Mz
    od 47.84  NM
    Maks. dopuszczalne obciążenie momentem obrotowym Mx w funkcji skoku
    7.321  NM
    Maks. efektywne obciążenie w zależności od skoku przy zdefiniowanej odległości xs
    od 146  N
    Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie
    od 686  N
    Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie
    od 754  N
    Ruchoma masa własna
    od 2183  G
    Waga produktu
    od 4736  G
    Przyłącza alternatywne
    patrz rysunek produktu
    Przyłącze pneumatyczne
    G1/8
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał pokrywy
    Stop aluminium do przeróbki plastycznej
    Materiał uszczelnień
    NBR
    Materiał obudowy
    Stop aluminium do przeróbki plastycznej
    Materiał tłoczyska
    Nierdzewna stal stopowa
