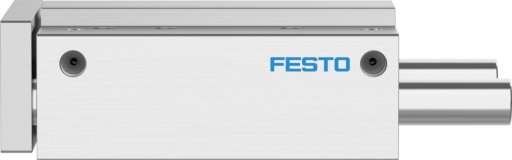

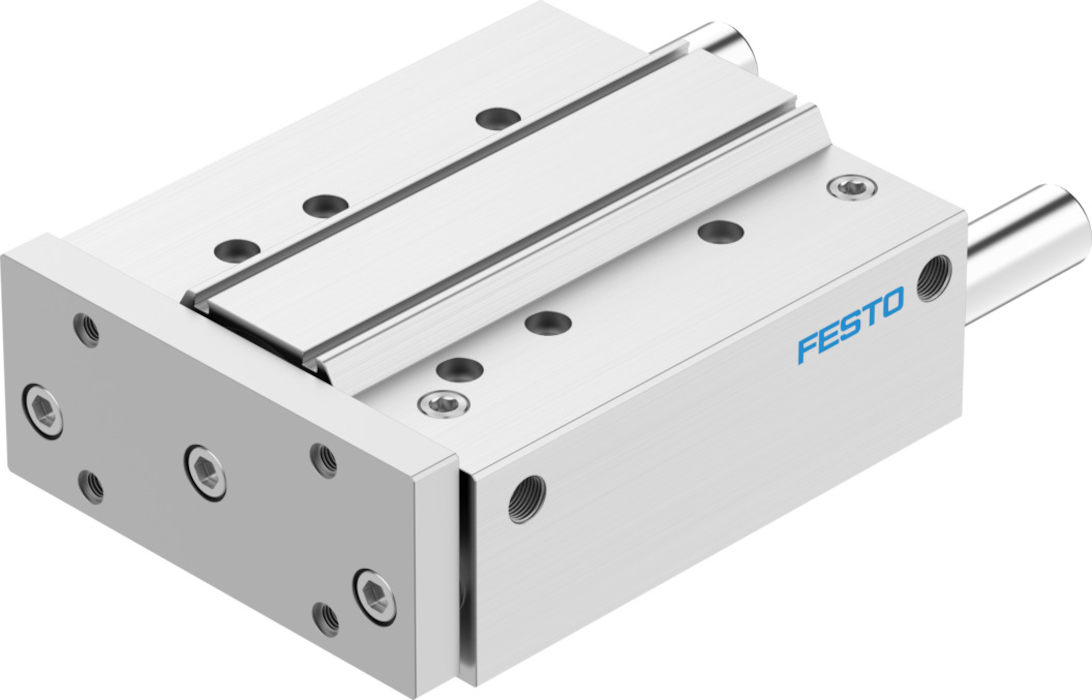

  7. DFM-80-160-P-A-GF Siłownik z prowadzeniem

DFM-80-160-P-A-GF Siłownik z prowadzeniem FESTO-170890

numer katalogowy: FESTO-170890
kategoria: Napędy z prowadnicami
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Skok
    od 160  MM
    Ø tłoka
    80 mm
    Tryb pracy jednostki napędowej
    Płyta spinająca
    Amortyzacja
    elastyczne pierścienie/płytki amortyzujące z obu stron
    Pozycja montażu
    dowolny
    Prowadnica
    Prowadnica ślizgowa
    Konstrukcja
    Prowadnica
    Sygnalizacja położenia
    do wyłącznika zbliżeniowego
    Symbol
    00991737
    Ciśnienie robocze/MPA
    od 0.05 do 1  MPA
    Ciśnienie robocze/BAR
    od 0.5 do 10  BAR
    Maks. prędkość
    od 0.4  M/S
    Sposób działania
    dwustronnego działania
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Klasa odporności korozyjnej wg normy Festo
    1 - niskie obciążenie korozyjne
    Zgodność z LABS
    VDMA24364-B1/B2-L
    Temperatura otoczenia
    od -20 do 80  GC
    Energia uderzenia w pozycjach końcowych
    od 0.75  NM
    Maks. siła Fy
    od 2320  N
    Maks. siła Fy statyczna
    2320  N
    Maks. siła Fz
    od 2320  N
    Maks. siła Fz, statyczna
    2320  N
    Maks. moment Mx
    od 179.8  NM
    Maks. moment Mx, statyczny
    179.8  NM
    Maks. moment My
    od 126.4  NM
    Maks. moment My, statyczny
    126.4  NM
    Maks. moment Mz
    od 126.4  NM
    Maks. moment statyczny Mz
    od 126.4  NM
    Maks. dopuszczalne obciążenie momentem obrotowym Mx w funkcji skoku
    28.59  NM
    Maks. efektywne obciążenie w zależności od skoku przy zdefiniowanej odległości xs
    od 274  N
    Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie
    od 2827  N
    Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie
    od 3016  N
    Ruchoma masa własna
    od 6553  G
    Waga produktu
    od 12910  G
    Przyłącza alternatywne
    patrz rysunek produktu
    Przyłącze pneumatyczne
    G3/8
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał pokrywy
    Stop aluminium do przeróbki plastycznej
    Materiał uszczelnień
    NBR
    Materiał obudowy
    Stop aluminium do przeróbki plastycznej
    Materiał tłoczyska
    Nierdzewna stal stopowa
    Pliki do pobrania:
    Karta Produktu
