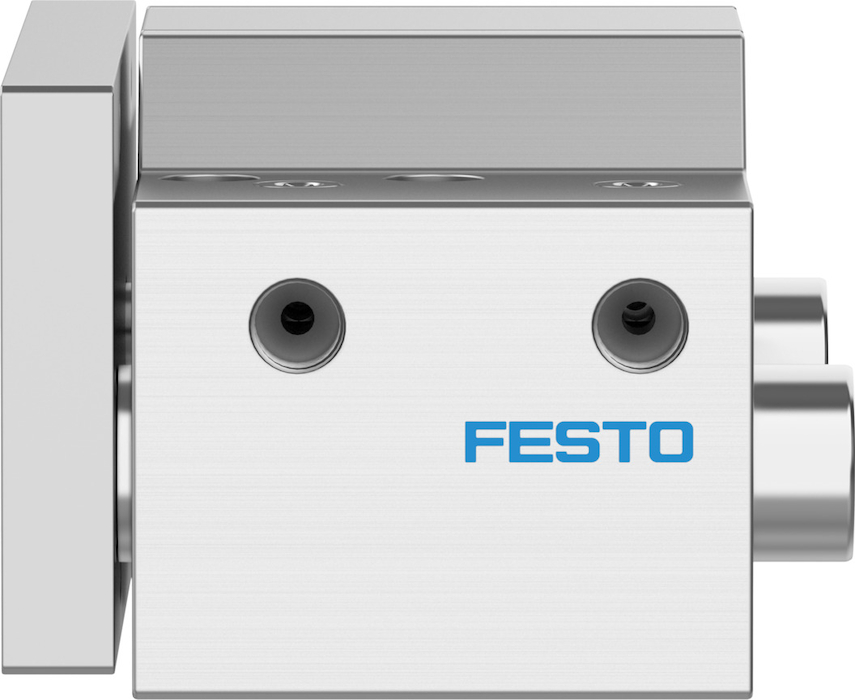

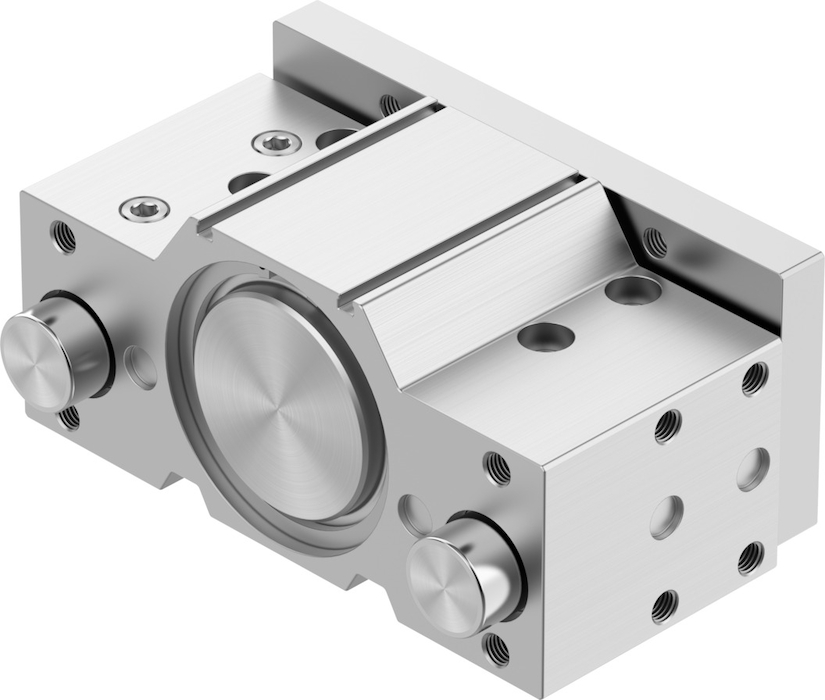

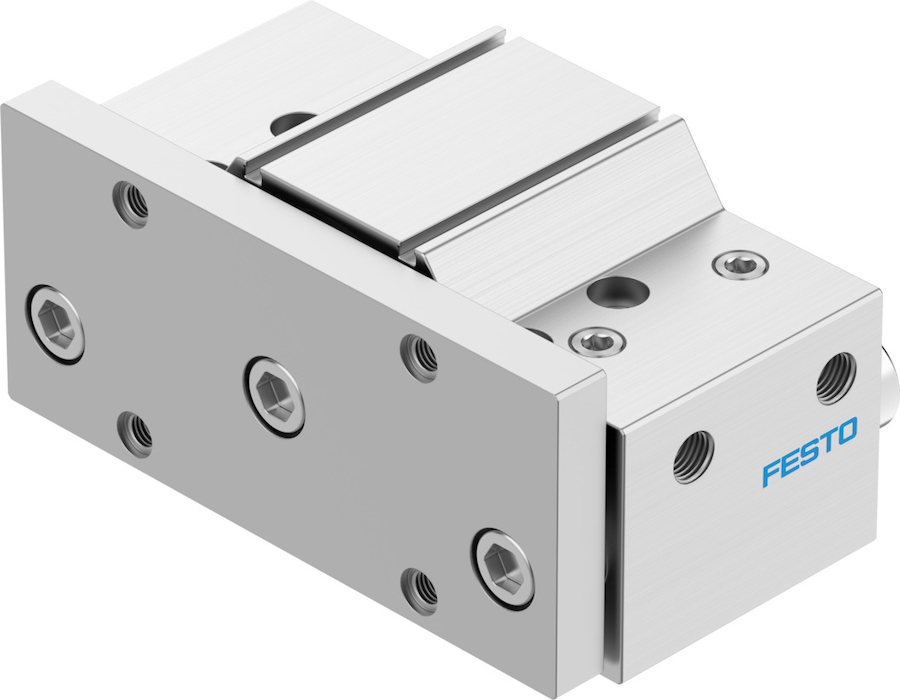

DFM-100-25-P-A-GF Siłownik z prowadzeniem FESTO-170892

numer katalogowy: FESTO-170892
kategoria: Napędy z prowadnicami
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Skok
    od 25  MM
    Ø tłoka
    100 mm
    Tryb pracy jednostki napędowej
    Płyta spinająca
    Amortyzacja
    elastyczne pierścienie/płytki amortyzujące z obu stron
    Pozycja montażu
    dowolny
    Prowadnica
    Prowadnica ślizgowa
    Konstrukcja
    Prowadnica
    Sygnalizacja położenia
    do wyłącznika zbliżeniowego
    Symbol
    00991737
    Ciśnienie robocze/MPA
    od 0.05 do 1  MPA
    Ciśnienie robocze/BAR
    od 0.5 do 10  BAR
    Maks. prędkość
    od 0.4  M/S
    Sposób działania
    dwustronnego działania
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Klasa odporności korozyjnej wg normy Festo
    1 - niskie obciążenie korozyjne
    Zgodność z LABS
    VDMA24364-B1/B2-L
    Temperatura otoczenia
    od -20 do 80  GC
    Energia uderzenia w pozycjach końcowych
    od 1  NM
    Maks. siła Fy
    od 3640  N
    Maks. siła Fy statyczna
    3640  N
    Maks. siła Fz
    od 3640  N
    Maks. siła Fz, statyczna
    3640  N
    Maks. moment Mx
    od 342.2  NM
    Maks. moment Mx, statyczny
    342.2  NM
    Maks. moment My
    od 111  NM
    Maks. moment My, statyczny
    111  NM
    Maks. moment Mz
    od 111  NM
    Maks. moment statyczny Mz
    od 111  NM
    Maks. dopuszczalne obciążenie momentem obrotowym Mx w funkcji skoku
    76.99  NM
    Maks. efektywne obciążenie w zależności od skoku przy zdefiniowanej odległości xs
    od 452  N
    Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie
    od 4418  N
    Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie
    od 4712  N
    Ruchoma masa własna
    od 6301  G
    Waga produktu
    od 11000  G
    Przyłącza alternatywne
    patrz rysunek produktu
    Przyłącze pneumatyczne
    G3/8
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał pokrywy
    Stop aluminium do przeróbki plastycznej
    Materiał uszczelnień
    NBR
    Materiał obudowy
    Stop aluminium do przeróbki plastycznej
    Materiał tłoczyska
    Nierdzewna stal stopowa
