- DFM-16-10-P-A-KF Siłownik z prowadzeniem

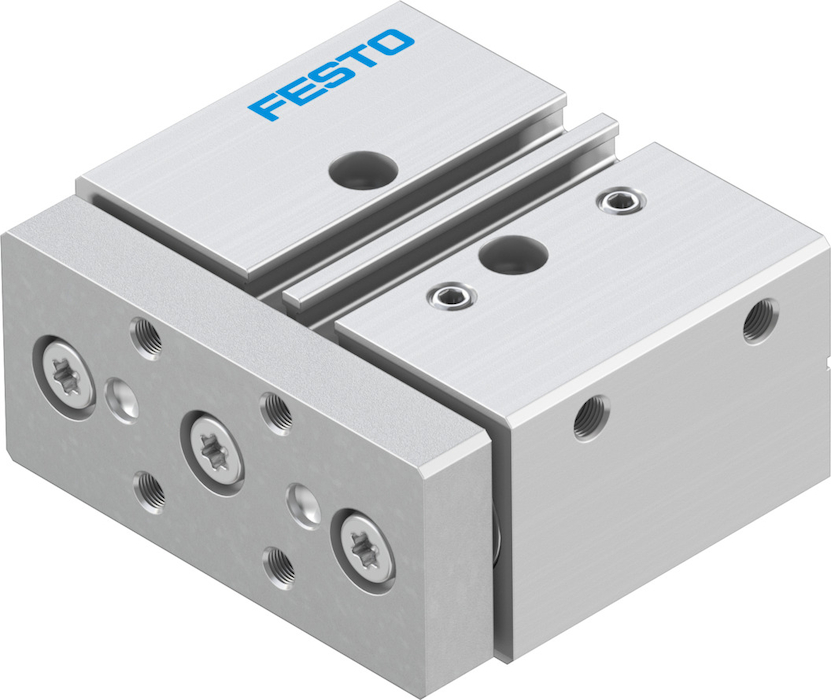

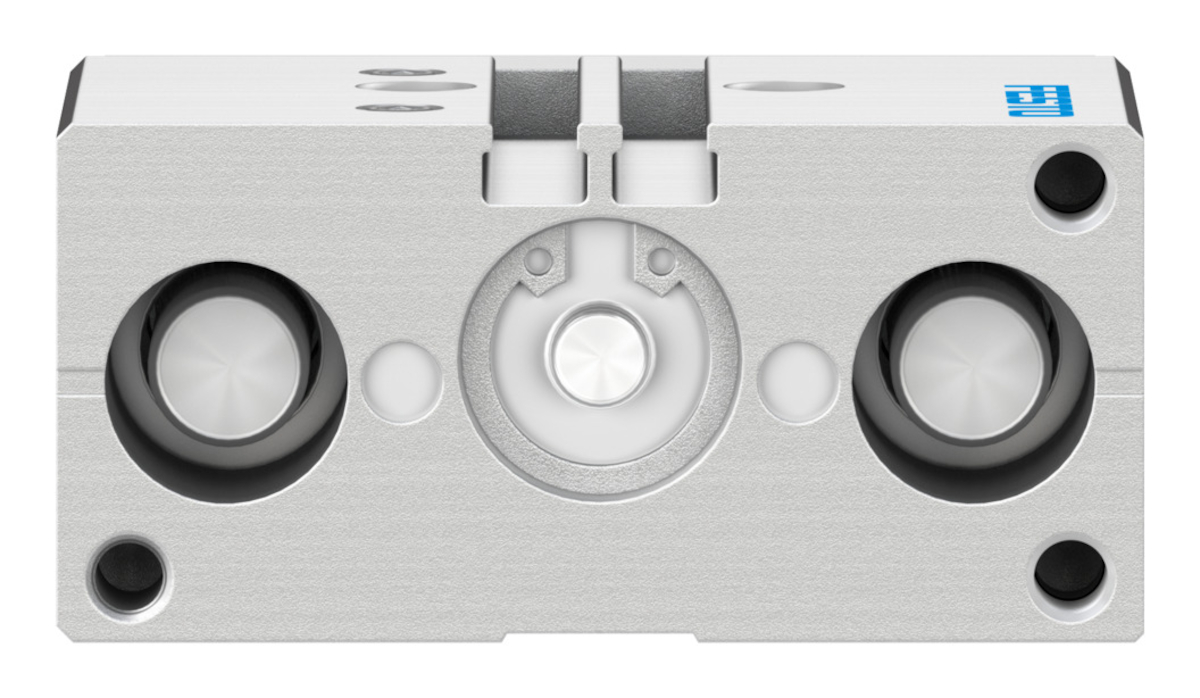

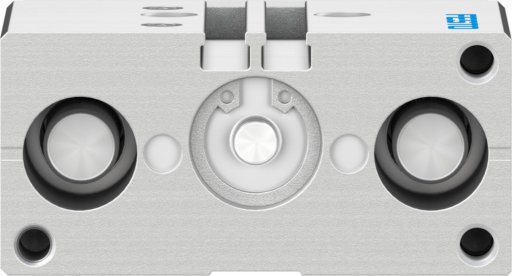

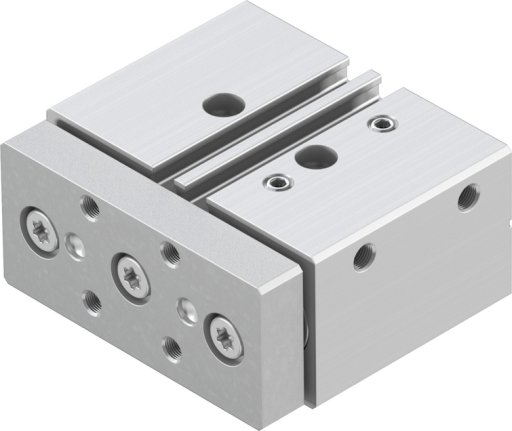

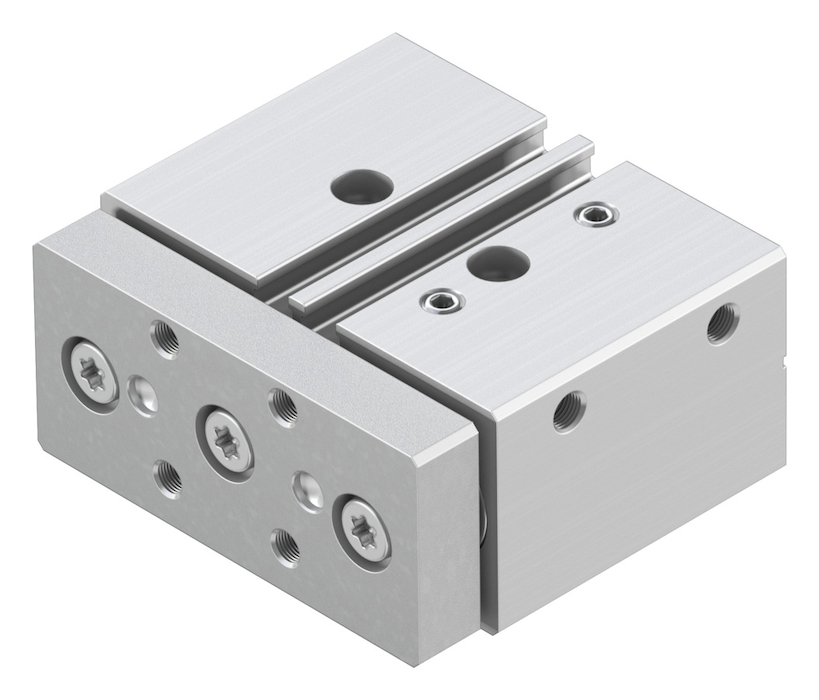

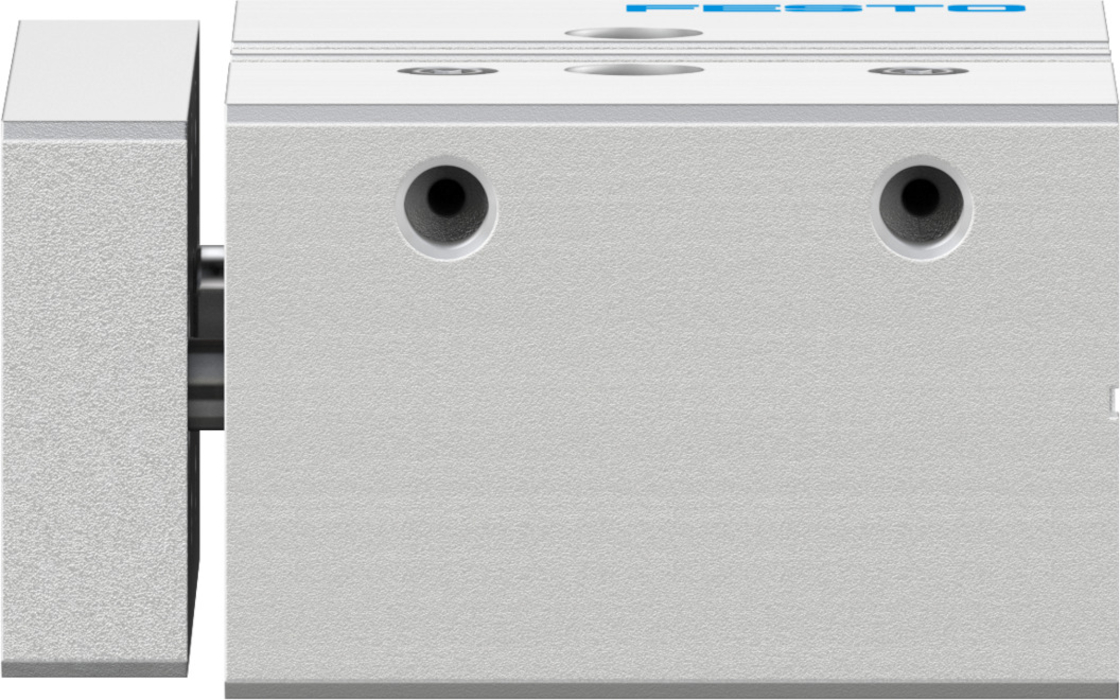

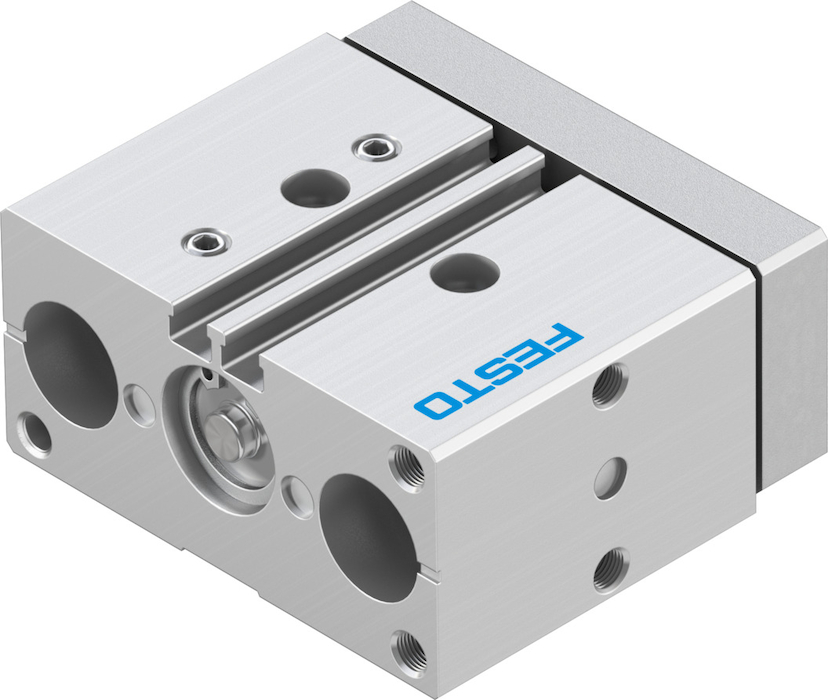

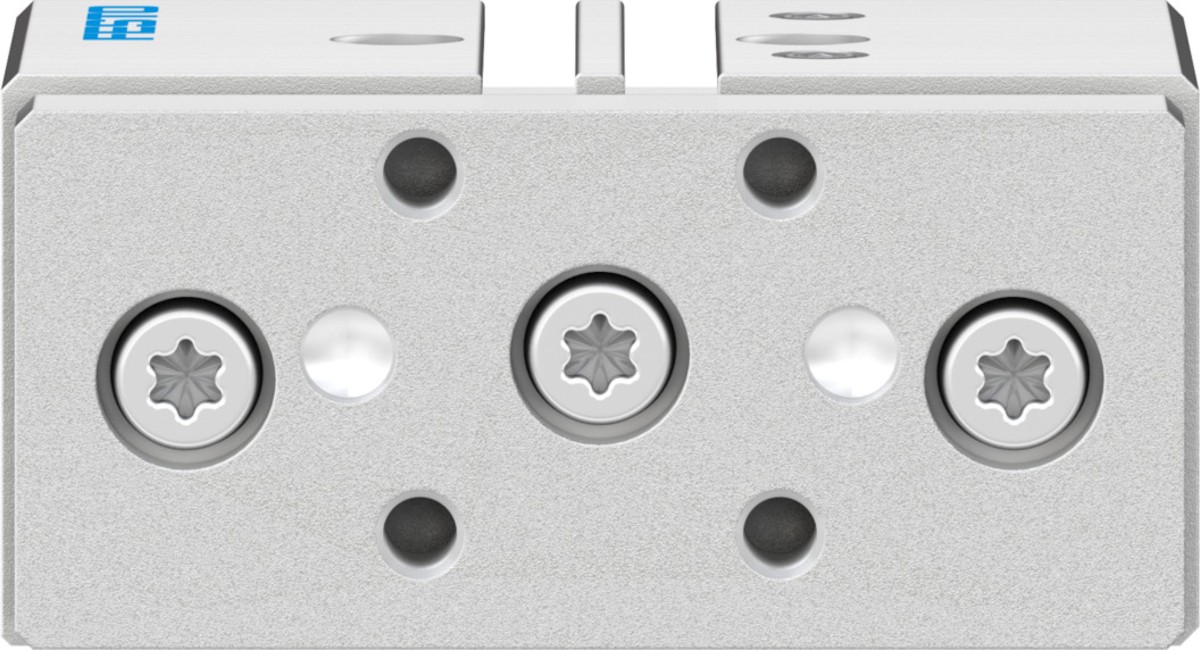

DFM-16-10-P-A-KF Siłownik z prowadzeniem FESTO-170907
numer katalogowy: FESTO-170907
kategoria: Napędy z prowadnicami
Ocena średnia:
(0 opinii)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_170907_PIC_2.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_170907_SY1_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_170907_PIC_2.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_170907_SY1_1.png.jpg)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Alternatywne przyłączaPatrz opis produktuAmortyzacjaP: Elastyczne pierścienie / płytki amortyzacyjne z obu stronCiśnienie robocze2 - 10 barCiśnienie robocze MPa0,2 - 1 MPaKlasa odporności na korozję CRC0 – Brak odporności na korozjęKonstrukcjaZ prowadnicamiMaks. dopuszczalny moment od obciążenia Mx w funkcji skokuod 2,19 NmMaks. energia uderzenia w położeniach końcowychod 0,15 JMaks. moment Mxod 8,95 NmMaks. moment Mx, statycznyod 9,55 NmMaks. moment Myod 3,89 NmMaks. moment My, statycznyod 4,15 NmMaks. moment Mzod 3,89 NmMaks. moment Mz, statycznyod 4,15 NmMaks. obciążenie użytkowe w funkcji skoku przy zdefiniowanej odległości xsod 45 NMaks. prędkośćod 0,8 m/sMaks. siła Fyod 389 NMaks. siła Fzod 389 NMaks. siła statyczna Fyod 415 NMaks. siła statyczna Fzod 415 NMateriał obudowyStop aluminiumMateriał pokrywyStop aluminiumMateriał tłoczyskaStal wysokostopowa, nierdzewnaMateriał uszczelnieńNBRMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Odległość punktu ciężkości obciążenia roboczego do płyty spinającejod 50 mmPozycja zabudowyDowolnaProwadzenieProwadzenie na łożyskach kulkowych z zamkniętym obiegiem kulekPrzemieszczana masa własnaod 212 gPrzyłącza pneumatyczneM5Skokod 10 mmSygnalizacja położeniaPrzy pomocy czujnikówŚrednica tłoka16 mmŚrodek ciężkości przemieszczanej masy w funkcji skokuod 13,4 mmTemperatura otoczenia-5 - 60 °CTheoretical force at 0.6 MPa (6 bar, 87 psi), advanceod 121 NTheoretical force at 0.6 MPa (6 bar, 87 psi), retractingod 90 NTryb pracyDwustronnego działaniaTryb pracy jednostki napędowejZ płytka spinającąUwaga dotycząca materiałówNie zawierają miedzi i PTFE, Zgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 426 gPliki do pobrania:Karta Produktu
- Alternatywne przyłączaPatrz opis produktuAmortyzacjaP: Elastyczne pierścienie / płytki amortyzacyjne z obu stronCiśnienie robocze2 - 10 barCiśnienie robocze MPa0,2 - 1 MPaKlasa odporności na korozję CRC0 – Brak odporności na korozjęKonstrukcjaZ prowadnicamiMaks. dopuszczalny moment od obciążenia Mx w funkcji skokuod 2,19 NmMaks. energia uderzenia w położeniach końcowychod 0,15 JMaks. moment Mxod 8,95 NmMaks. moment Mx, statycznyod 9,55 NmMaks. moment Myod 3,89 NmMaks. moment My, statycznyod 4,15 NmMaks. moment Mzod 3,89 NmMaks. moment Mz, statycznyod 4,15 NmMaks. obciążenie użytkowe w funkcji skoku przy zdefiniowanej odległości xsod 45 NMaks. prędkośćod 0,8 m/sMaks. siła Fyod 389 NMaks. siła Fzod 389 NMaks. siła statyczna Fyod 415 NMaks. siła statyczna Fzod 415 NPliki do pobrania:Karta Produktu
-
-
