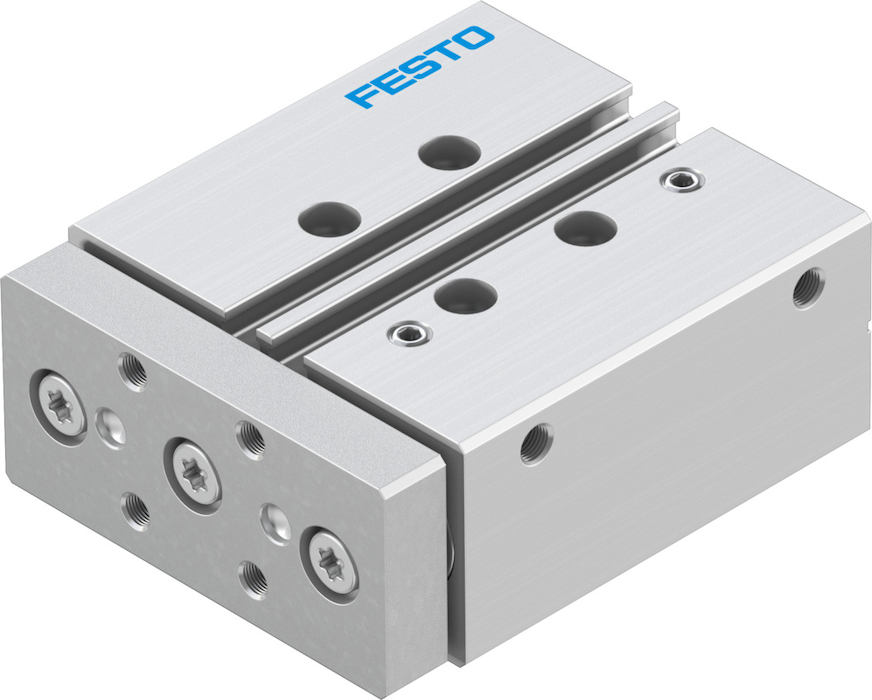

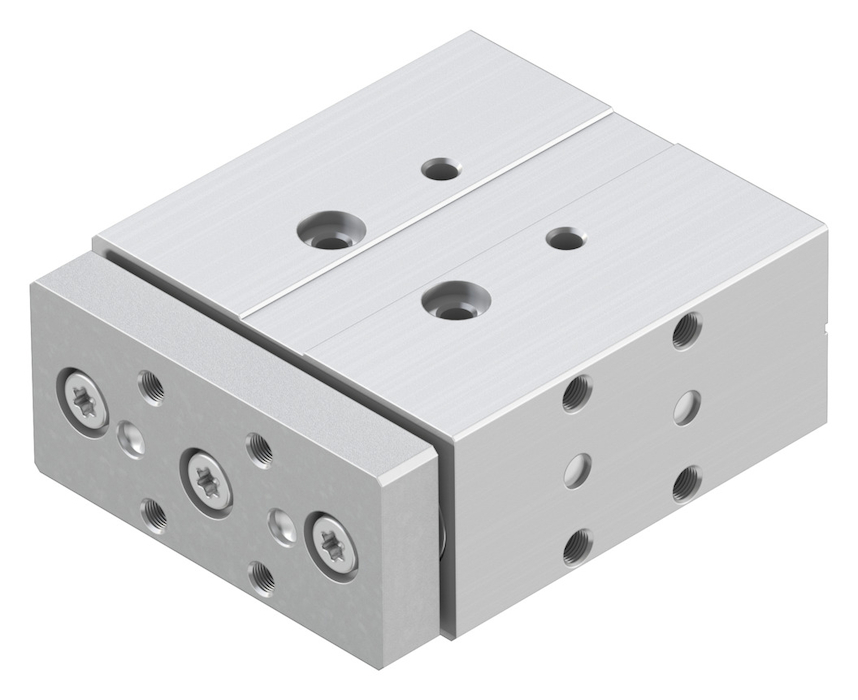

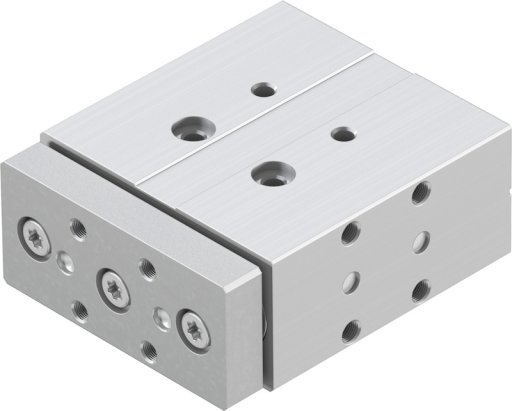

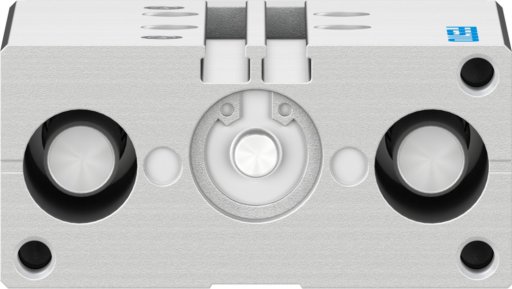

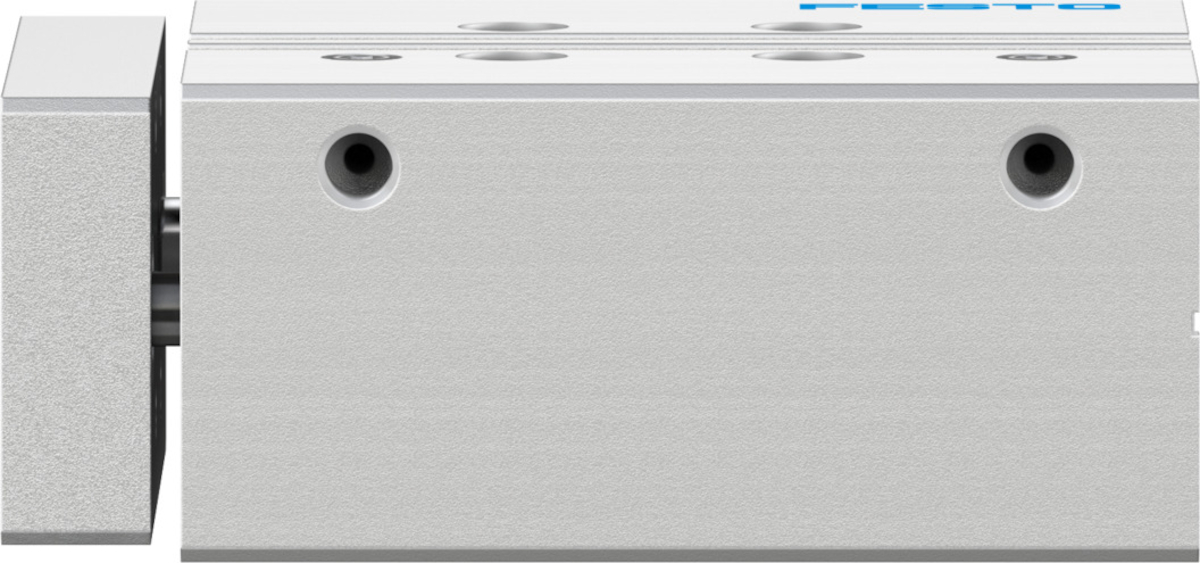

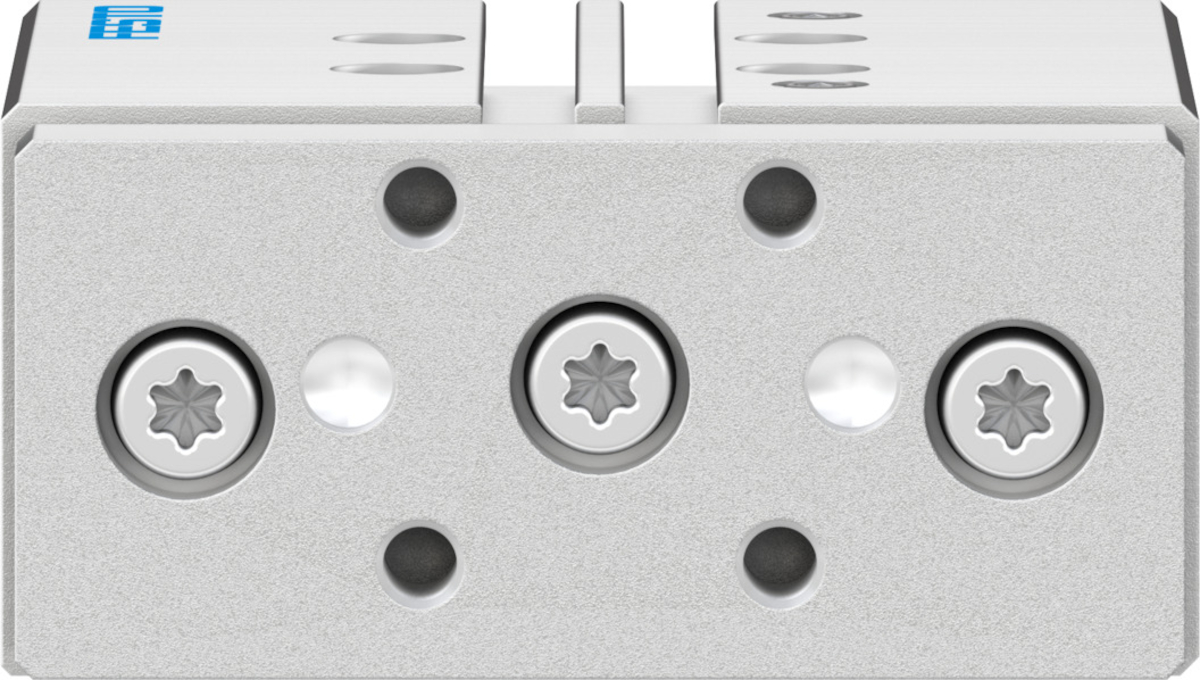

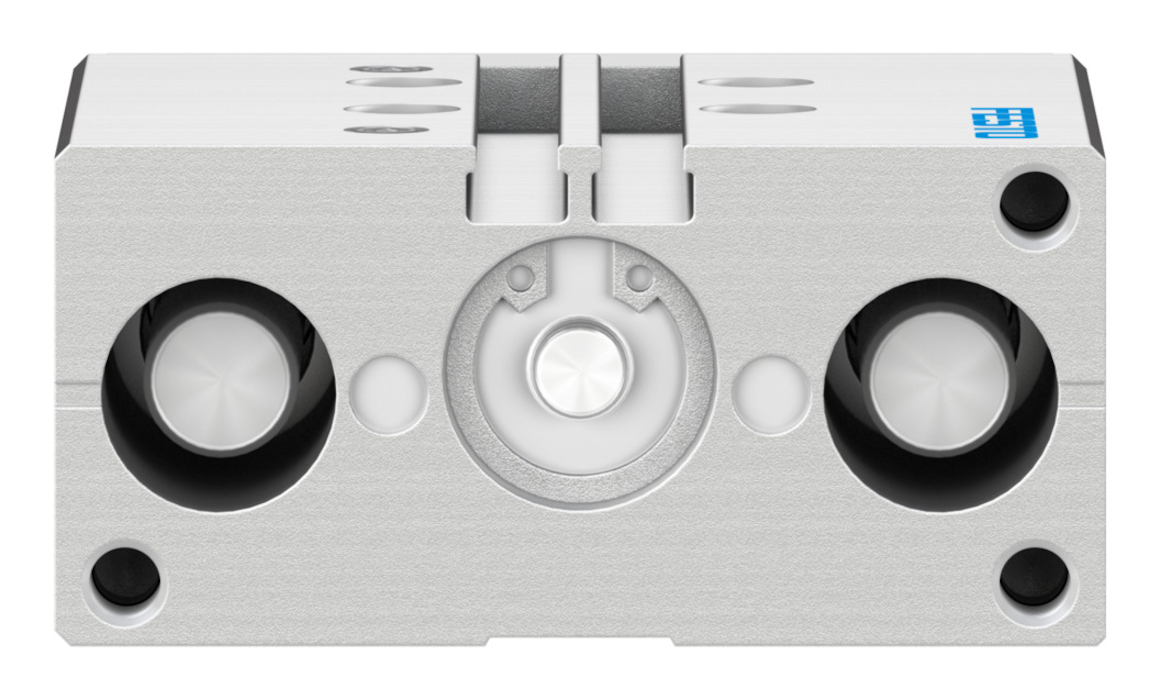

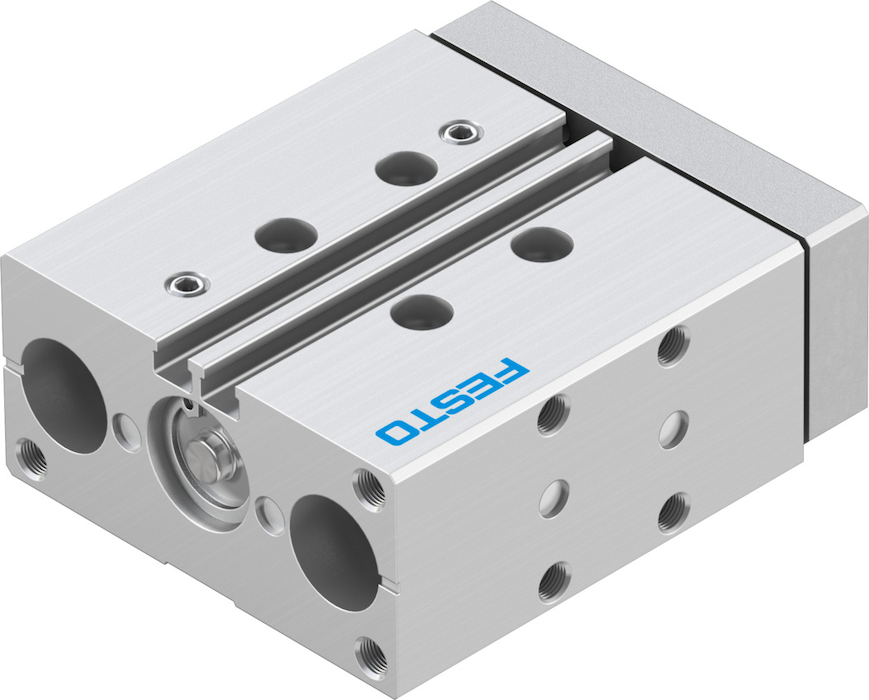

  7. DFM-16-30-P-A-KF Siłownik z prowadzeniem

DFM-16-30-P-A-KF Siłownik z prowadzeniem FESTO-170910

numer katalogowy: FESTO-170910
kategoria: Napędy z prowadnicami
Ocena średnia:
(0 opinii)
Pneumat System nie weryfikuje treści opinii zamieszczanych na stronie internetowej.
  • Dane wariantu
  • Dane podstawowe
  • Akcesoria
  • Zdjęcia
  • Dane wariantu
  • Skok
    od 30  MM
    Ø tłoka
    16 mm
    Tryb pracy jednostki napędowej
    Płyta spinająca
    Amortyzacja
    elastyczne pierścienie/płytki amortyzujące z obu stron
    Pozycja montażu
    dowolny
    Prowadnica
    Prowadnica z łożyskami kulkowymi w obiegu zamkniętym
    Konstrukcja
    Prowadnica
    Sygnalizacja położenia
    do wyłącznika zbliżeniowego
    Symbol
    00991737
    Ciśnienie robocze/MPA
    od 0.2 do 1  MPA
    Ciśnienie robocze/BAR
    od 2 do 10  BAR
    Maks. prędkość
    od 0.8  M/S
    Sposób działania
    dwustronnego działania
    Medium robocze
    Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
    Uwaga dotycząca medium roboczego/sterującego
    Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
    Klasa odporności korozyjnej wg normy Festo
    0 - Brak obciążenia korozyjnego
    Zgodność z LABS
    VDMA24364-B1/B2-L
    Klasa Cleanroom
    Klasa 7 wg ISO 14644-1
    Temperatura otoczenia
    od -5 do 60  GC
    Energia uderzenia w pozycjach końcowych
    od 0.15  NM
    Maks. siła Fy
    od 389  N
    Maks. siła Fy statyczna
    415  N
    Maks. siła Fz
    od 389  N
    Maks. siła Fz, statyczna
    415  N
    Maks. moment Mx
    od 8.95  NM
    Maks. moment Mx, statyczny
    9.55  NM
    Maks. moment My
    od 3.89  NM
    Maks. moment My, statyczny
    4.15  NM
    Maks. moment Mz
    od 3.89  NM
    Maks. moment statyczny Mz
    od 4.15  NM
    Maks. dopuszczalne obciążenie momentem obrotowym Mx w funkcji skoku
    1.52  NM
    Maks. efektywne obciążenie w zależności od skoku przy zdefiniowanej odległości xs
    od 37  N
    Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie
    od 90  N
    Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie
    od 121  N
    Ruchoma masa własna
    od 249  G
    Waga produktu
    od 537  G
    Środek ciężkości masy ruchomej jako funkcja skoku
    20.8  MM
    Przyłącza alternatywne
    patrz rysunek produktu
    Przyłącze pneumatyczne
    M5
    Informacja o materiałach
    Zgodność z dyrektywą RoHS
    Materiał pokrywy
    Stop aluminium do przeróbki plastycznej
    Materiał uszczelnień
    NBR
    Materiał obudowy
    Stop aluminium do przeróbki plastycznej
    Materiał tłoczyska
    Nierdzewna stal stopowa
