- DFM-20-50-P-A-KF Siłownik z prowadzeniem

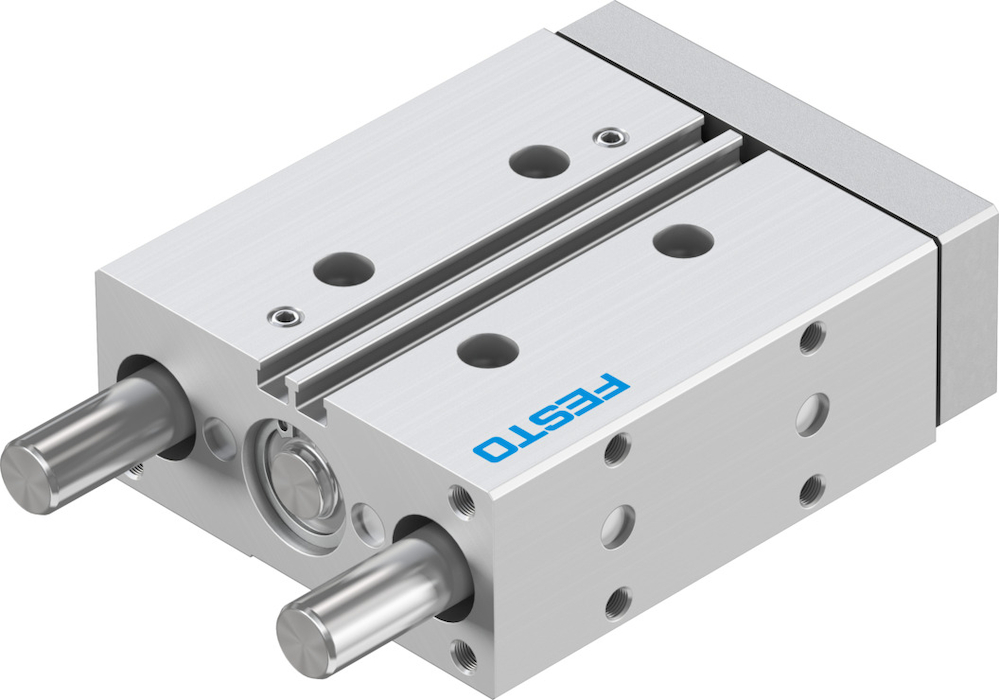

DFM-20-50-P-A-KF Siłownik z prowadzeniem FESTO-170919
numer katalogowy: FESTO-170919
kategoria: Napędy z prowadnicami
Ocena średnia:
(0 opinii)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_170919_PIC_2.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb380x560/FESTO_170919_SY1_1.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_170919_PIC_2.png.jpg)
![](https://static.pneumat.com.pl/public/files/productimages/thumb52x52/FESTO_170919_SY1_1.png.jpg)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Alternatywne przyłączaPatrz opis produktuAmortyzacjaP: Elastyczne pierścienie / płytki amortyzacyjne z obu stronCiśnienie robocze2 - 10 barCiśnienie robocze MPa0,2 - 1 MPaKlasa odporności na korozję CRC0 – Brak odporności na korozjęKonstrukcjaZ prowadnicamiMaks. dopuszczalny moment od obciążenia Mx w funkcji skokuod 4,23 NmMaks. energia uderzenia w położeniach końcowychod 0,2 JMaks. moment Mxod 23,69 NmMaks. moment Mx, statycznyod 29,58 NmMaks. moment Myod 15,11 NmMaks. moment My, statycznyod 18,87 NmMaks. moment Mzod 15,11 NmMaks. moment Mz, statycznyod 18,87 NmMaks. obciążenie użytkowe w funkcji skoku przy zdefiniowanej odległości xsod 102 NMaks. prędkośćod 0,8 m/sMaks. siła Fyod 817 NMaks. siła Fzod 817 NMaks. siła statyczna Fyod 1020 NMaks. siła statyczna Fzod 1020 NMateriał obudowyStop aluminiumMateriał pokrywyStop aluminiumMateriał tłoczyskaStal wysokostopowa, nierdzewnaMateriał uszczelnieńNBRMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Odległość punktu ciężkości obciążenia roboczego do płyty spinającejod 50 mmPozycja zabudowyDowolnaProwadzenieProwadzenie na łożyskach kulkowych z zamkniętym obiegiem kulekPrzemieszczana masa własnaod 512 gPrzyłącza pneumatyczneM5Skokod 50 mmSygnalizacja położeniaPrzy pomocy czujnikówŚrednica tłoka20 mmŚrodek ciężkości przemieszczanej masy w funkcji skokuod 38,5 mmTemperatura otoczenia-5 - 60 °CTheoretical force at 0.6 MPa (6 bar, 87 psi), advanceod 188 NTheoretical force at 0.6 MPa (6 bar, 87 psi), retractingod 141 NTryb pracyDwustronnego działaniaTryb pracy jednostki napędowejZ płytka spinającąUwaga dotycząca materiałówNie zawierają miedzi i PTFE, Zgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 1064 gPliki do pobrania:Karta Produktu
- Alternatywne przyłączaPatrz opis produktuAmortyzacjaP: Elastyczne pierścienie / płytki amortyzacyjne z obu stronCiśnienie robocze2 - 10 barCiśnienie robocze MPa0,2 - 1 MPaKlasa odporności na korozję CRC0 – Brak odporności na korozjęKonstrukcjaZ prowadnicamiMaks. dopuszczalny moment od obciążenia Mx w funkcji skokuod 4,23 NmMaks. energia uderzenia w położeniach końcowychod 0,2 JMaks. moment Mxod 23,69 NmMaks. moment Mx, statycznyod 29,58 NmMaks. moment Myod 15,11 NmMaks. moment My, statycznyod 18,87 NmMaks. moment Mzod 15,11 NmMaks. moment Mz, statycznyod 18,87 NmMaks. obciążenie użytkowe w funkcji skoku przy zdefiniowanej odległości xsod 102 NMaks. prędkośćod 0,8 m/sMaks. siła Fyod 817 NMaks. siła Fzod 817 NMaks. siła statyczna Fyod 1020 NMaks. siła statyczna Fzod 1020 NPliki do pobrania:Karta Produktu
-
-
