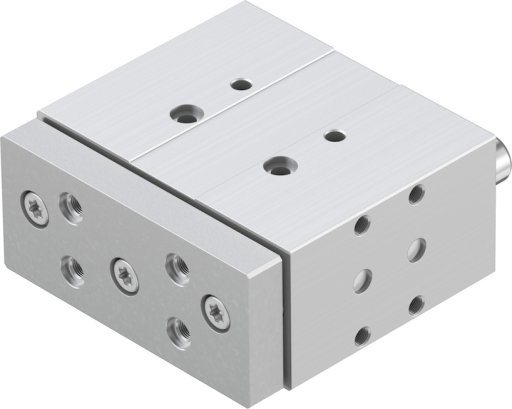

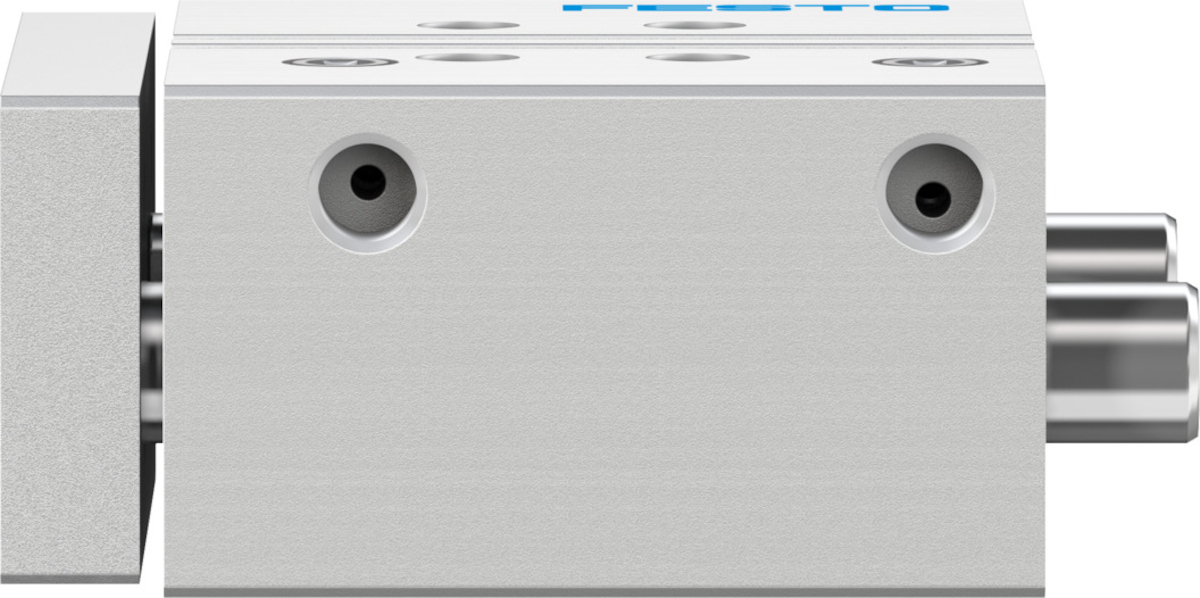

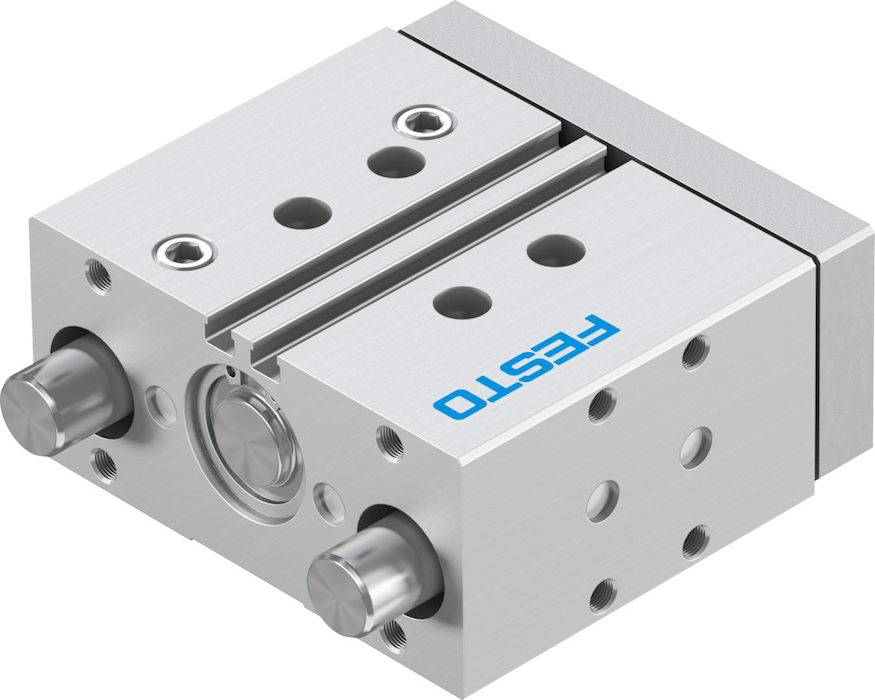

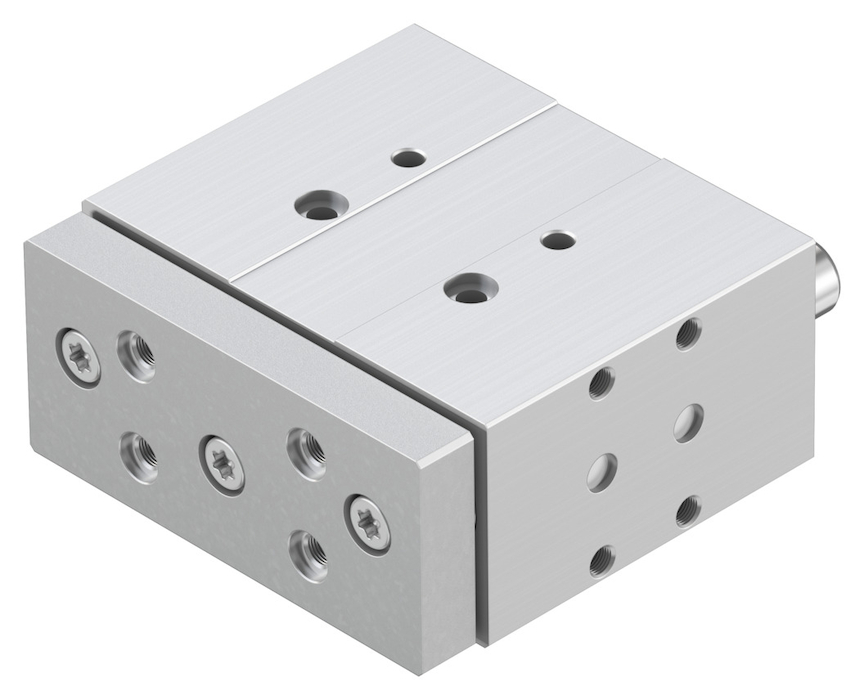

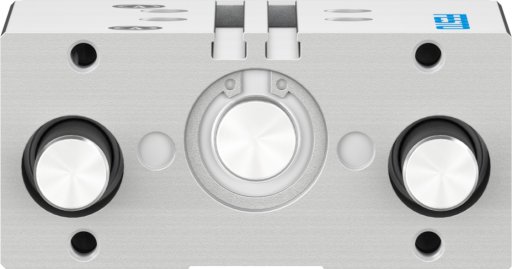

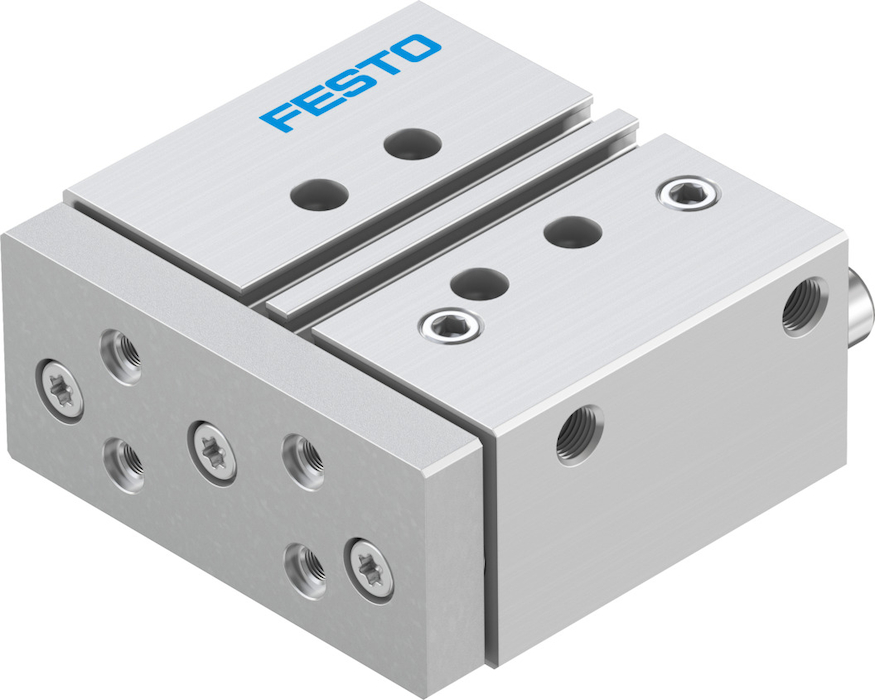

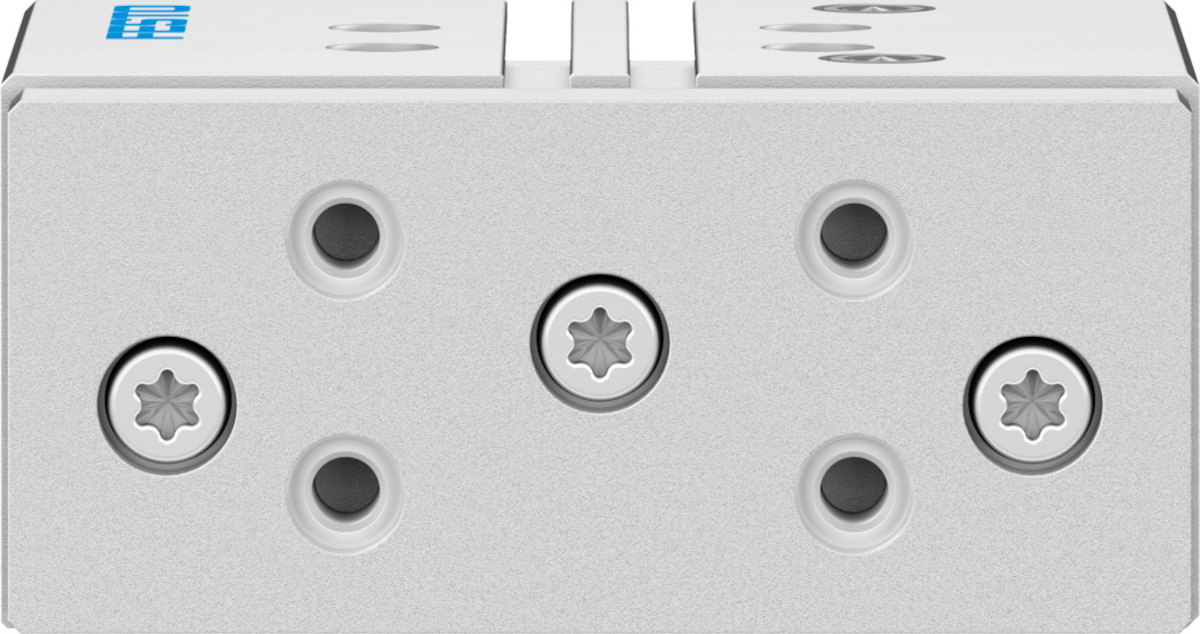

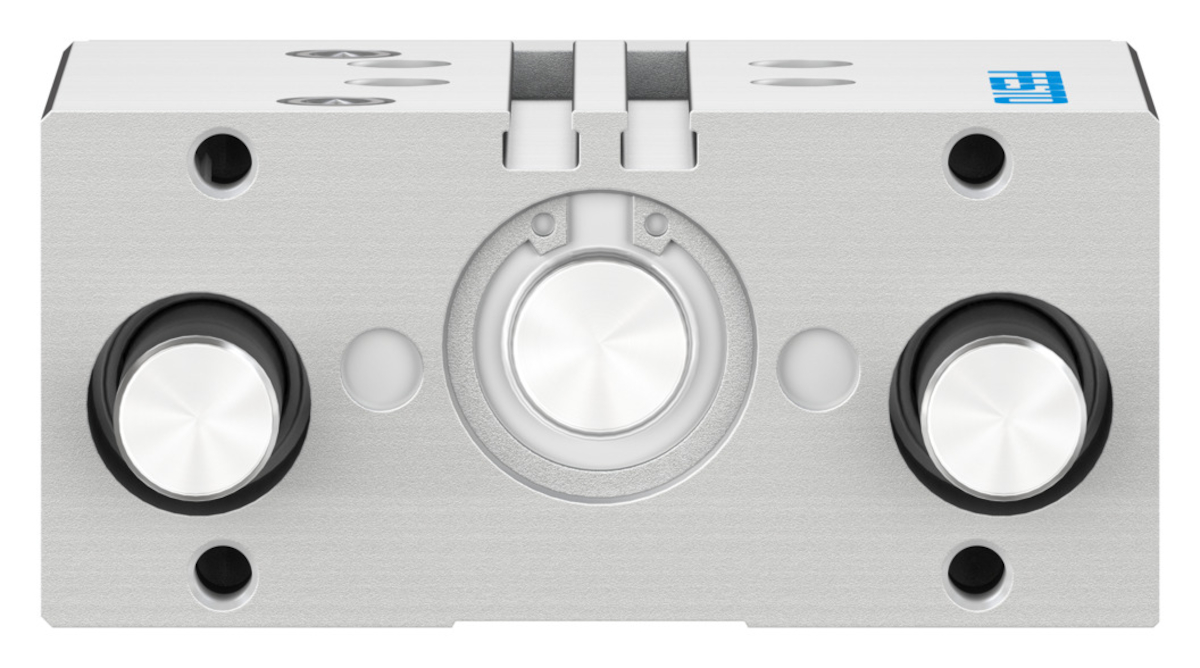

- DFM-25-30-P-A-KF Siłownik z prowadzeniem
DFM-25-30-P-A-KF Siłownik z prowadzeniem FESTO-170924
numer katalogowy: FESTO-170924
kategoria: Napędy z prowadnicami
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Alternatywne przyłączaPatrz opis produktuAmortyzacjaP: Elastyczne pierścienie / płytki amortyzacyjne z obu stronCiśnienie robocze1,5 - 10 barCiśnienie robocze MPa0,15 - 1 MPaKlasa odporności na korozję CRC0 – Brak odporności na korozjęKonstrukcjaZ prowadnicamiMaks. dopuszczalny moment od obciążenia Mx w funkcji skokuod 5,43 NmMaks. energia uderzenia w położeniach końcowychod 0,3 JMaks. moment Mxod 29,35 NmMaks. moment Mx, statycznyod 36,04 NmMaks. moment Myod 12,52 NmMaks. moment My, statycznyod 15,37 NmMaks. moment Mzod 12,52 NmMaks. moment Mz, statycznyod 15,37 NmMaks. obciążenie użytkowe w funkcji skoku przy zdefiniowanej odległości xsod 102 NMaks. prędkośćod 0,8 m/sMaks. siła Fyod 863 NMaks. siła Fzod 863 NMaks. siła statyczna Fyod 1060 NMaks. siła statyczna Fzod 1060 NMateriał obudowyStop aluminiumMateriał pokrywyStop aluminiumMateriał tłoczyskaStal wysokostopowa, nierdzewnaMateriał uszczelnieńNBRMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Odległość punktu ciężkości obciążenia roboczego do płyty spinającejod 50 mmPozycja zabudowyDowolnaProwadzenieProwadzenie na łożyskach kulkowych z zamkniętym obiegiem kulekPrzemieszczana masa własnaod 626 gPrzyłącza pneumatyczneG1/8Skokod 30 mmSygnalizacja położeniaPrzy pomocy czujnikówŚrednica tłoka25 mmŚrodek ciężkości przemieszczanej masy w funkcji skokuod 28,2 mmTemperatura otoczenia-5 - 60 °CTheoretical force at 0.6 MPa (6 bar, 87 psi), advanceod 295 NTheoretical force at 0.6 MPa (6 bar, 87 psi), retractingod 247 NTryb pracyDwustronnego działaniaTryb pracy jednostki napędowejZ płytka spinającąUwaga dotycząca materiałówNie zawierają miedzi i PTFE, Zgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 1278 gPliki do pobrania:Karta Produktu
- Alternatywne przyłączaPatrz opis produktuAmortyzacjaP: Elastyczne pierścienie / płytki amortyzacyjne z obu stronCiśnienie robocze1,5 - 10 barCiśnienie robocze MPa0,15 - 1 MPaKlasa odporności na korozję CRC0 – Brak odporności na korozjęKonstrukcjaZ prowadnicamiMaks. dopuszczalny moment od obciążenia Mx w funkcji skokuod 5,43 NmMaks. energia uderzenia w położeniach końcowychod 0,3 JMaks. moment Mxod 29,35 NmMaks. moment Mx, statycznyod 36,04 NmMaks. moment Myod 12,52 NmMaks. moment My, statycznyod 15,37 NmMaks. moment Mzod 12,52 NmMaks. moment Mz, statycznyod 15,37 NmMaks. obciążenie użytkowe w funkcji skoku przy zdefiniowanej odległości xsod 102 NMaks. prędkośćod 0,8 m/sMaks. siła Fyod 863 NMaks. siła Fzod 863 NMaks. siła statyczna Fyod 1060 NMaks. siła statyczna Fzod 1060 NPliki do pobrania:Karta Produktu
-
-
