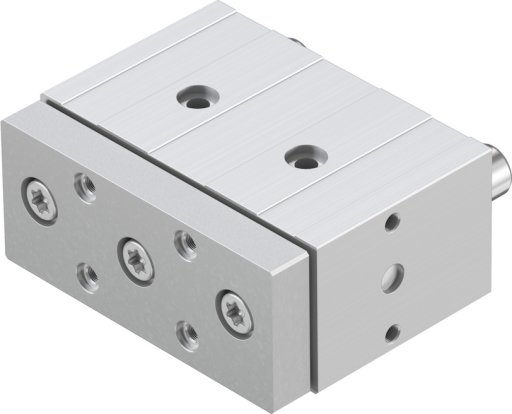

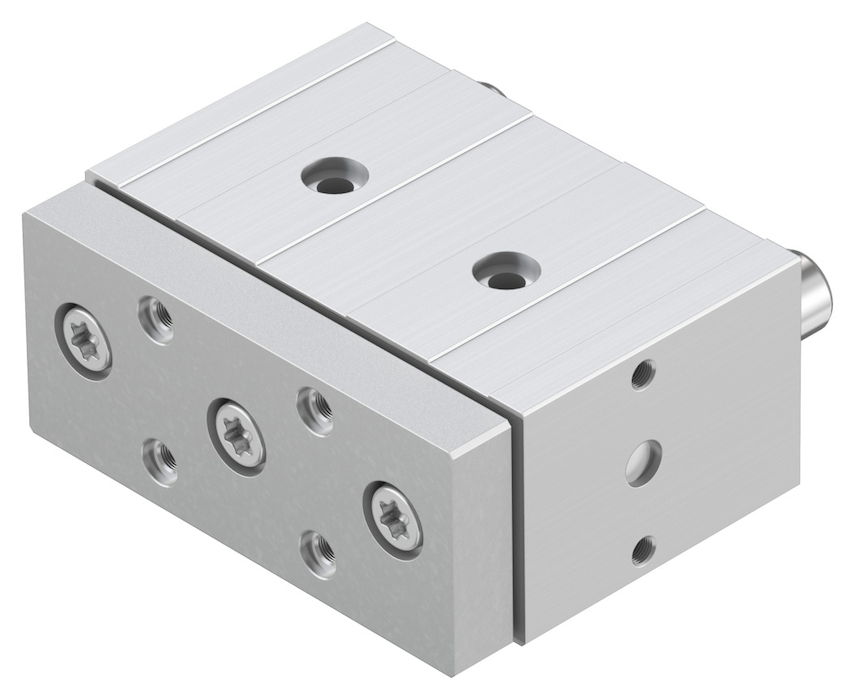

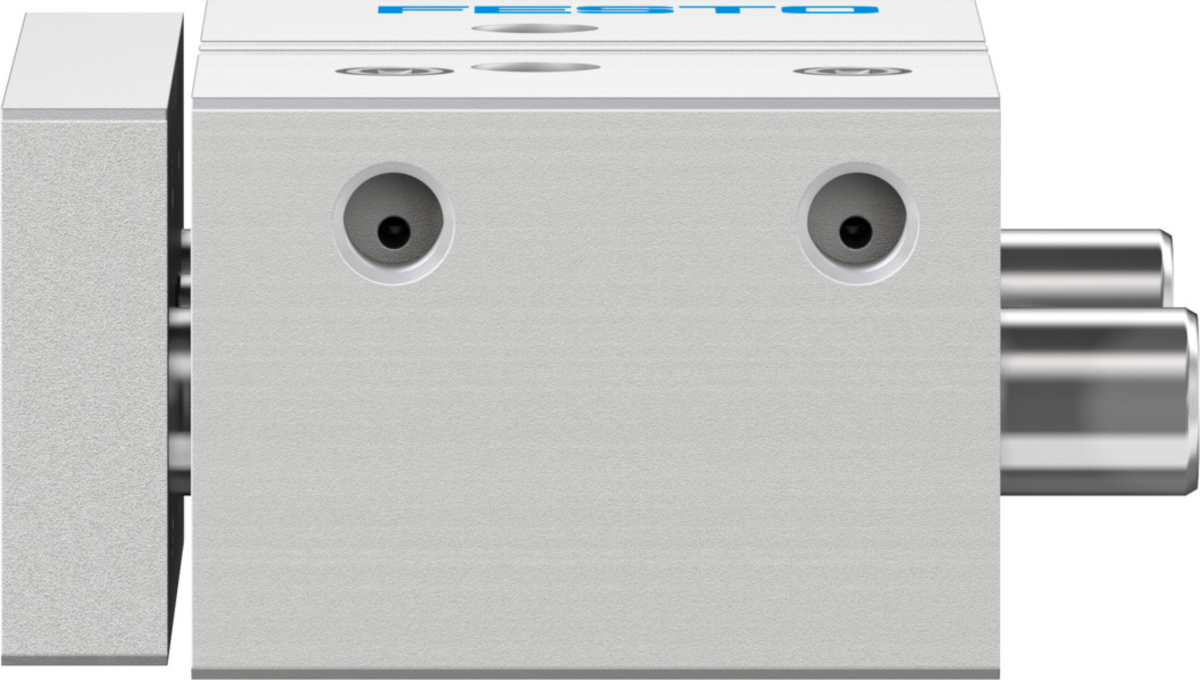

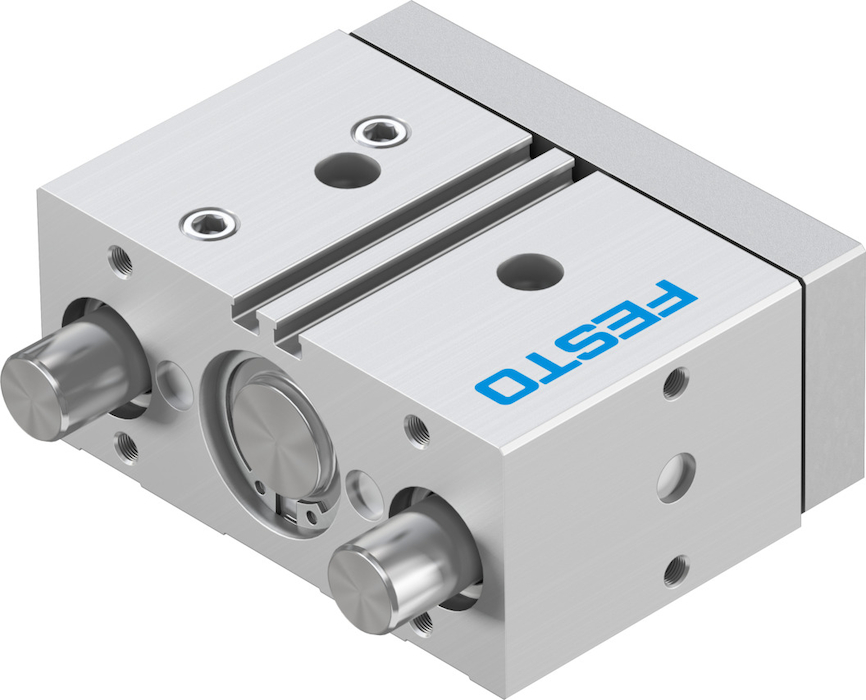

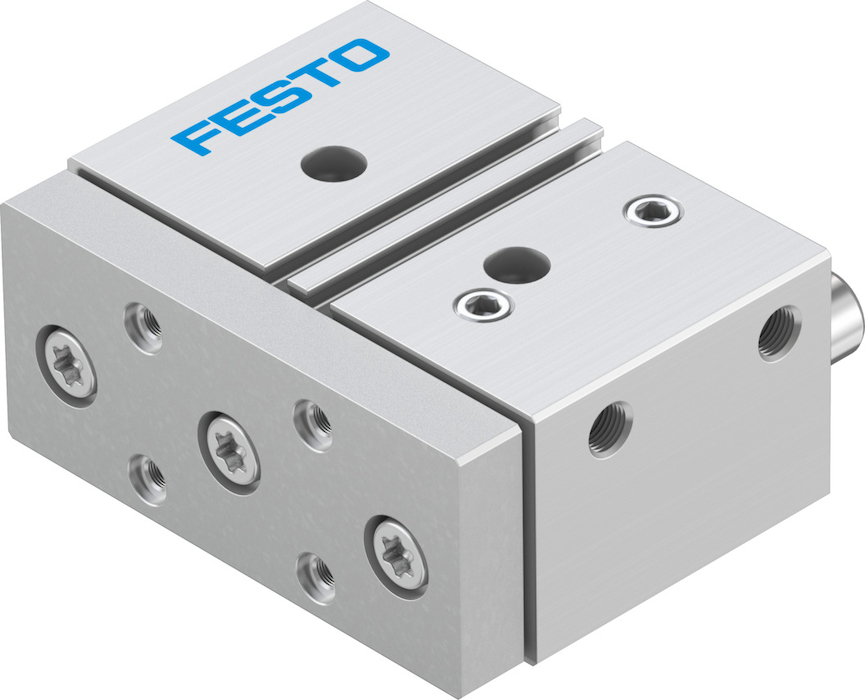

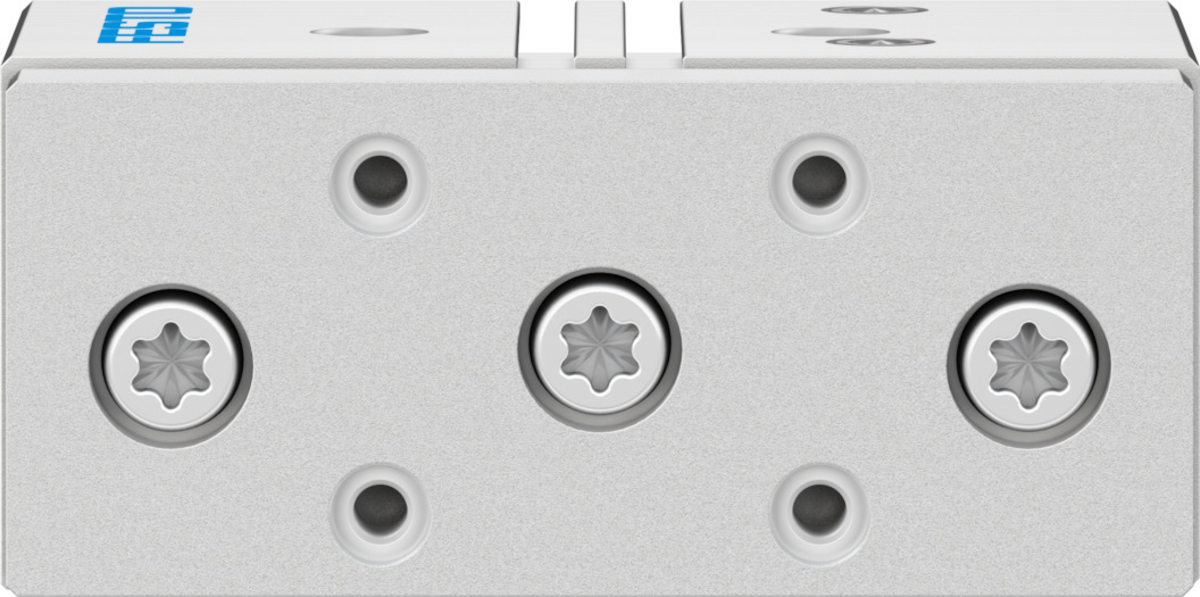

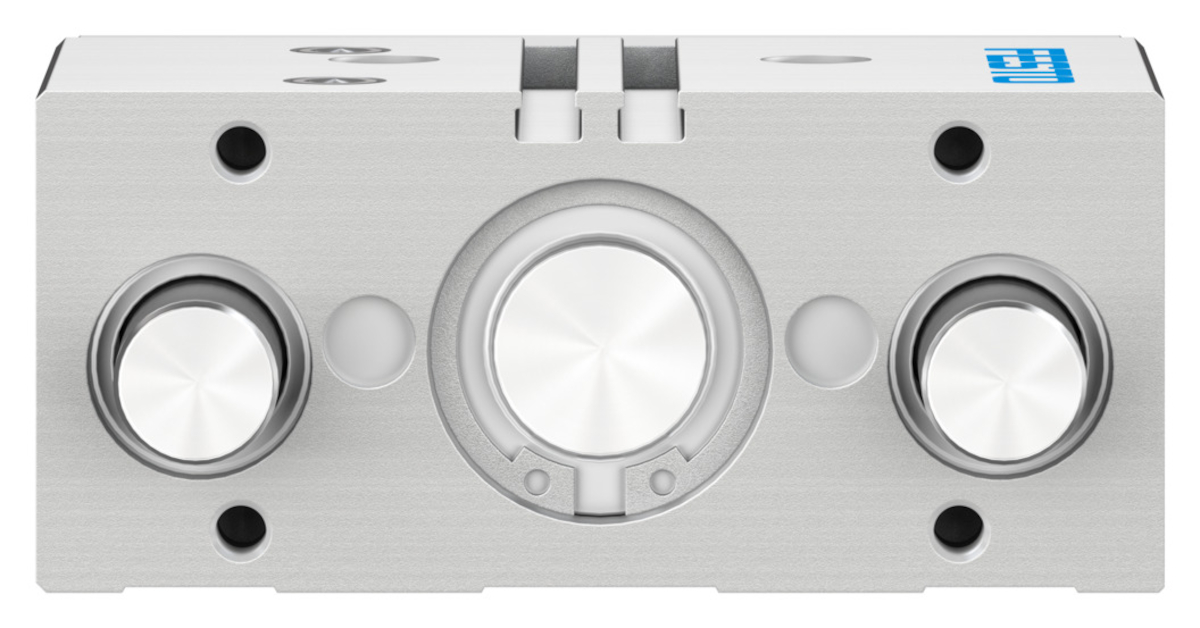

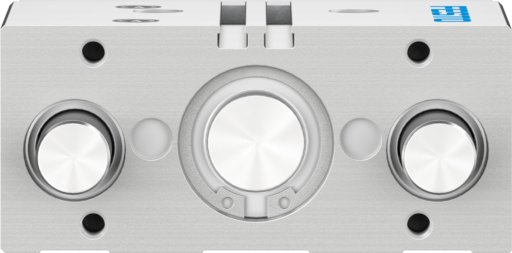

- DFM-32-20-P-A-KF Siłownik z prowadzeniem
DFM-32-20-P-A-KF Siłownik z prowadzeniem FESTO-170929
numer katalogowy: FESTO-170929
kategoria: Napędy z prowadnicami
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Alternatywne przyłączaPatrz opis produktuAmortyzacjaP: Elastyczne pierścienie / płytki amortyzacyjne z obu stronCiśnienie robocze1,5 - 10 barCiśnienie robocze MPa0,15 - 1 MPaKlasa odporności na korozję CRC0 – Brak odporności na korozjęKonstrukcjaZ prowadnicamiMaks. dopuszczalny moment od obciążenia Mx w funkcji skokuod 9,62 NmMaks. energia uderzenia w położeniach końcowychod 0,4 JMaks. moment Mxod 44,09 NmMaks. moment Mx, statycznyod 49,14 NmMaks. moment Myod 18,66 NmMaks. moment My, statycznyod 20,79 NmMaks. moment Mzod 18,66 NmMaks. moment Mz, statycznyod 20,79 NmMaks. obciążenie użytkowe w funkcji skoku przy zdefiniowanej odległości xsod 155 NMaks. prędkośćod 0,8 m/sMaks. siła Fyod 1130 NMaks. siła Fzod 1130 NMaks. siła statyczna Fyod 1260 NMaks. siła statyczna Fzod 1260 NMateriał obudowyStop aluminiumMateriał pokrywyStop aluminiumMateriał tłoczyskaStal wysokostopowa, nierdzewnaMateriał uszczelnieńNBRMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Odległość punktu ciężkości obciążenia roboczego do płyty spinającejod 50 mmPozycja zabudowyDowolnaProwadzenieProwadzenie na łożyskach kulkowych z zamkniętym obiegiem kulekPrzemieszczana masa własnaod 875 gPrzyłącza pneumatyczneG1/8Skokod 20 mmSygnalizacja położeniaPrzy pomocy czujnikówŚrednica tłoka32 mmŚrodek ciężkości przemieszczanej masy w funkcji skokuod 26,3 mmTemperatura otoczenia-5 - 60 °CTheoretical force at 0.6 MPa (6 bar, 87 psi), advanceod 482 NTheoretical force at 0.6 MPa (6 bar, 87 psi), retractingod 415 NTryb pracyDwustronnego działaniaTryb pracy jednostki napędowejZ płytka spinającąUwaga dotycząca materiałówNie zawierają miedzi i PTFE, Zgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 1627 gPliki do pobrania:Karta Produktu
- Alternatywne przyłączaPatrz opis produktuAmortyzacjaP: Elastyczne pierścienie / płytki amortyzacyjne z obu stronCiśnienie robocze1,5 - 10 barCiśnienie robocze MPa0,15 - 1 MPaKlasa odporności na korozję CRC0 – Brak odporności na korozjęKonstrukcjaZ prowadnicamiMaks. dopuszczalny moment od obciążenia Mx w funkcji skokuod 9,62 NmMaks. energia uderzenia w położeniach końcowychod 0,4 JMaks. moment Mxod 44,09 NmMaks. moment Mx, statycznyod 49,14 NmMaks. moment Myod 18,66 NmMaks. moment My, statycznyod 20,79 NmMaks. moment Mzod 18,66 NmMaks. moment Mz, statycznyod 20,79 NmMaks. obciążenie użytkowe w funkcji skoku przy zdefiniowanej odległości xsod 155 NMaks. prędkośćod 0,8 m/sMaks. siła Fyod 1130 NMaks. siła Fzod 1130 NMaks. siła statyczna Fyod 1260 NMaks. siła statyczna Fzod 1260 NPliki do pobrania:Karta Produktu
-
-
