- DFM-40-125-P-A-KF Siłownik z prowadzeniem

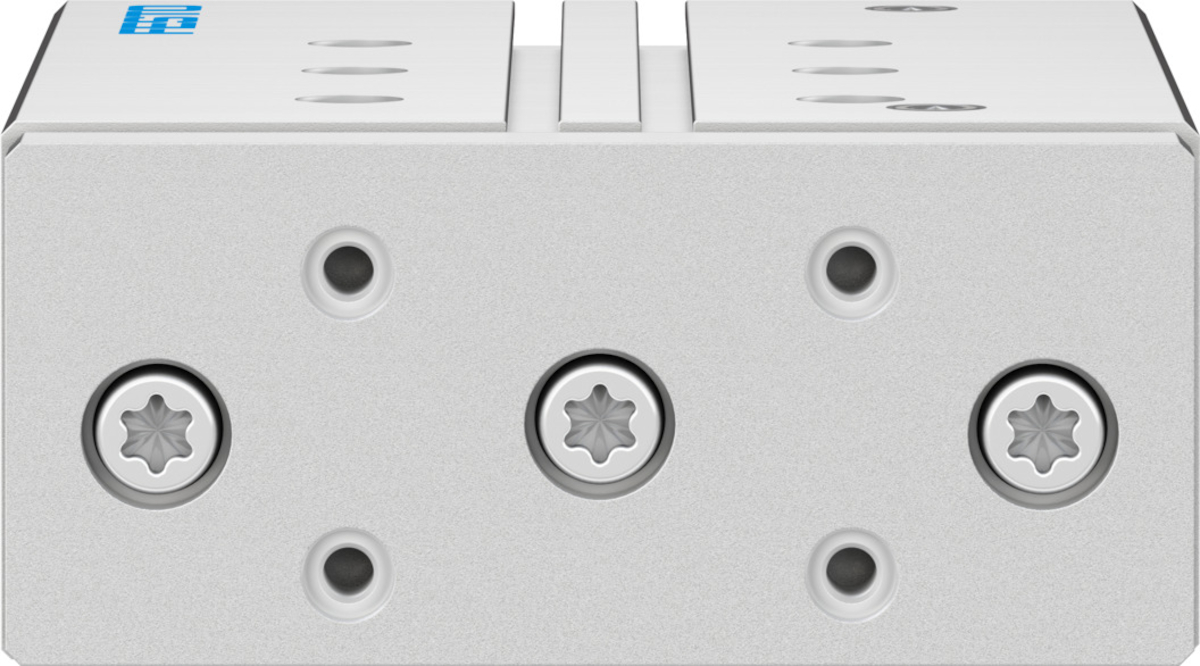

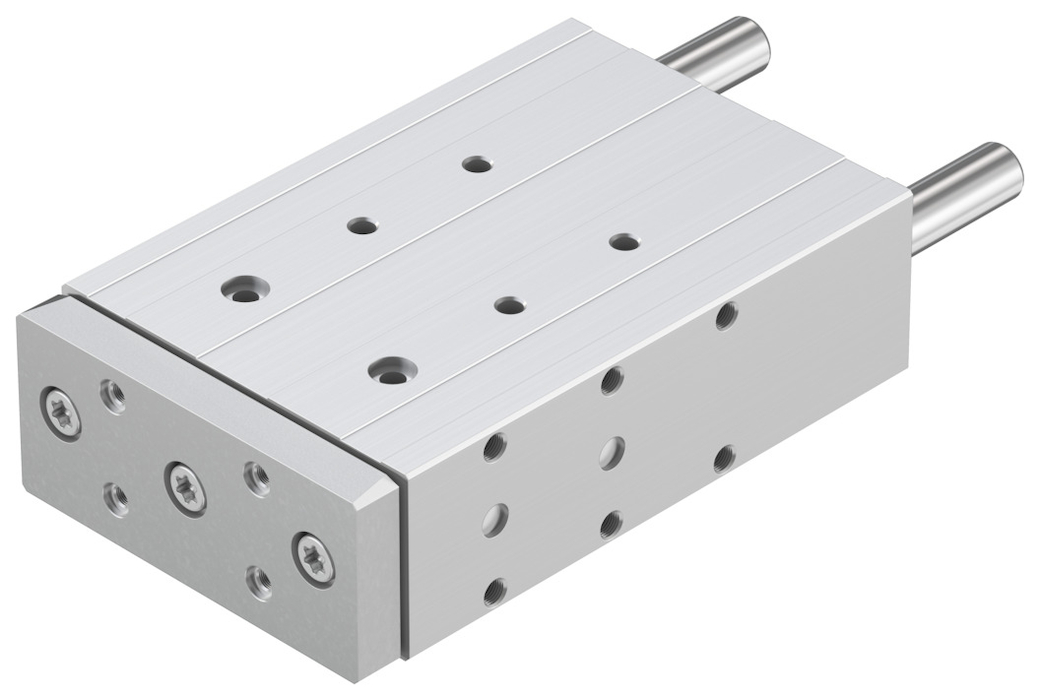

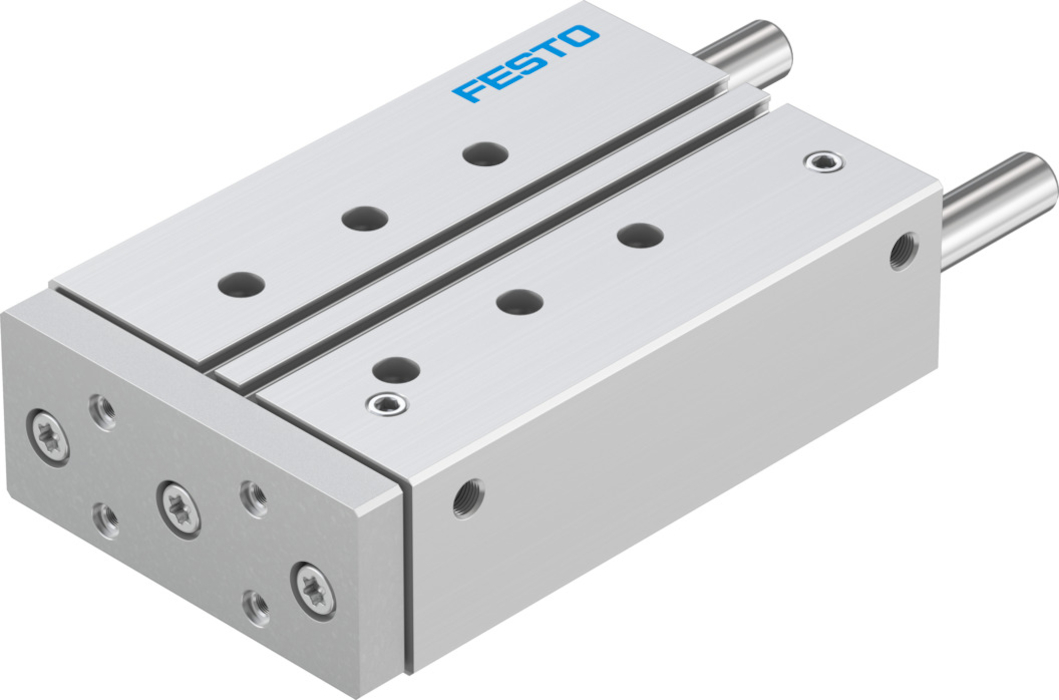

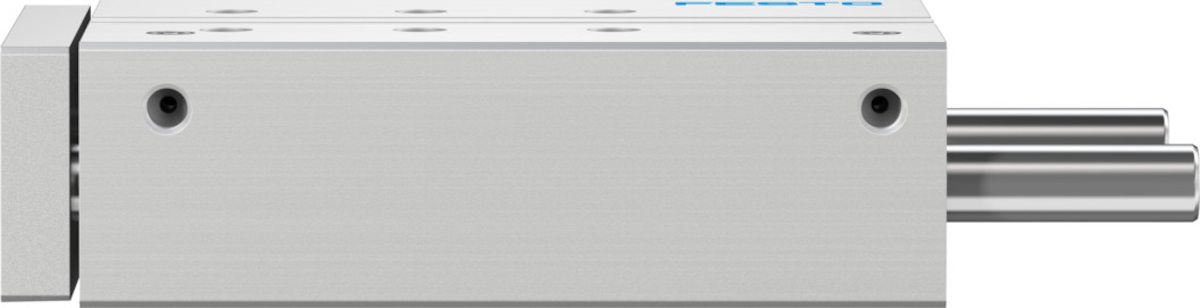

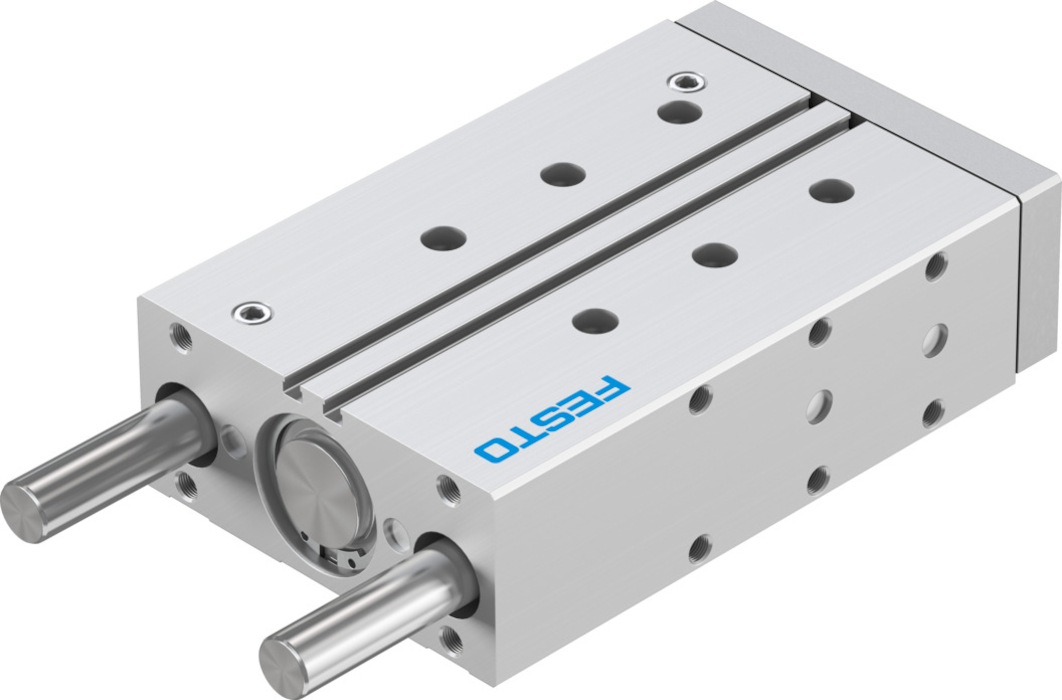

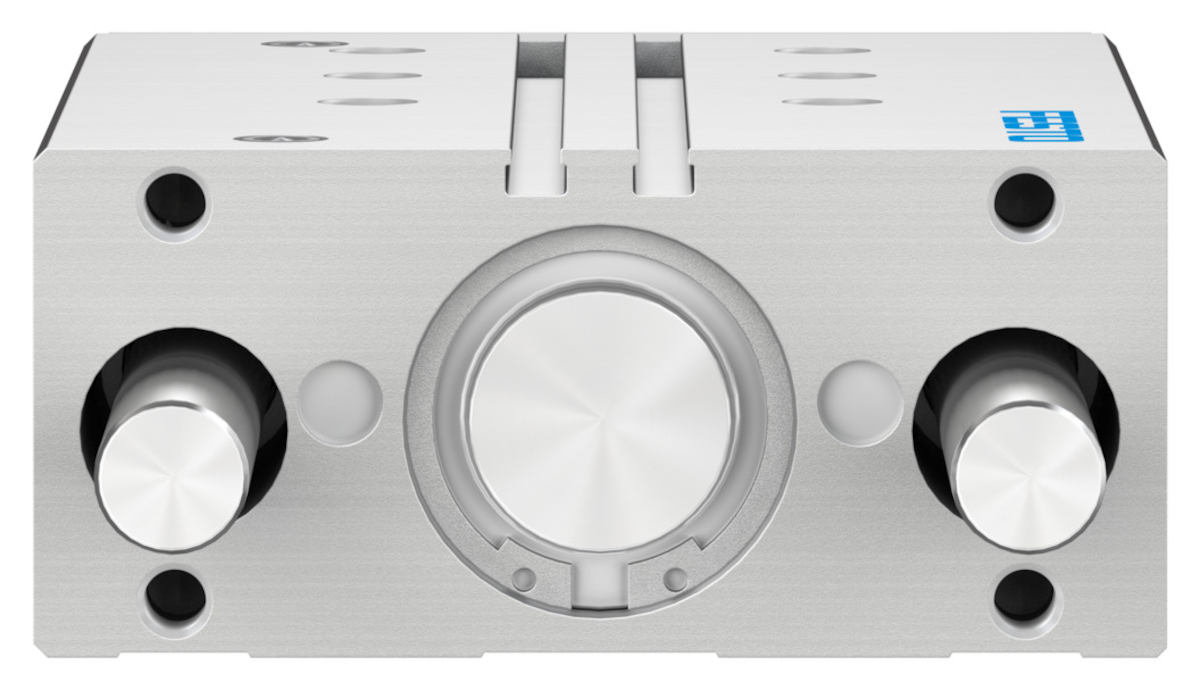

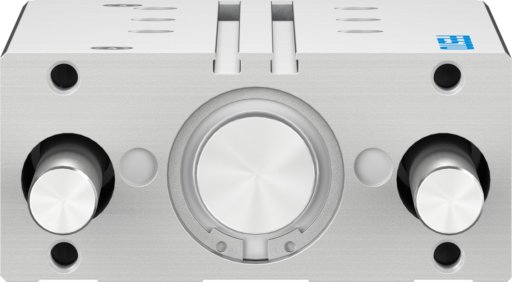

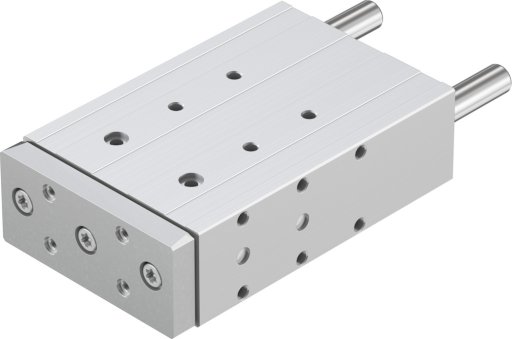

DFM-40-125-P-A-KF Siłownik z prowadzeniem FESTO-170943
numer katalogowy: FESTO-170943
kategoria: Napędy z prowadnicami
Ocena średnia:
(0 opinii)
- Dane wariantu
- Dane podstawowe
- Akcesoria
- Zdjęcia
- Dane wariantu
- Dane podstawowe
- Zdjęcia
- Akcesoria
- Alternatywne przyłączaPatrz opis produktuAmortyzacjaP: Elastyczne pierścienie / płytki amortyzacyjne z obu stronCiśnienie robocze1,5 - 10 barCiśnienie robocze MPa0,15 - 1 MPaKlasa odporności na korozję CRC0 – Brak odporności na korozjęKonstrukcjaZ prowadnicamiMaks. dopuszczalny moment od obciążenia Mx w funkcji skokuod 8,64 NmMaks. energia uderzenia w położeniach końcowychod 0,7 JMaks. moment Mxod 49,74 NmMaks. moment Mx, statycznyod 55,44 NmMaks. moment Myod 40,13 NmMaks. moment My, statycznyod 44,73 NmMaks. moment Mzod 40,13 NmMaks. moment Mz, statycznyod 44,73 NmMaks. obciążenie użytkowe w funkcji skoku przy zdefiniowanej odległości xsod 161 NMaks. prędkośćod 0,8 m/sMaks. siła Fyod 1130 NMaks. siła Fzod 1130 NMaks. siła statyczna Fyod 1260 NMaks. siła statyczna Fzod 1260 NMateriał obudowyStop aluminiumMateriał pokrywyStop aluminiumMateriał tłoczyskaStal wysokostopowa, nierdzewnaMateriał uszczelnieńNBRMedium roboczeSprężone powietrze wg ISO8573-1:2010 [7:4:4]Odległość punktu ciężkości obciążenia roboczego do płyty spinającejod 50 mmPozycja zabudowyDowolnaProwadzenieProwadzenie na łożyskach kulkowych z zamkniętym obiegiem kulekPrzemieszczana masa własnaod 1597 gPrzyłącza pneumatyczneG1/8Skokod 125 mmSygnalizacja położeniaPrzy pomocy czujnikówŚrednica tłoka40 mmŚrodek ciężkości przemieszczanej masy w funkcji skokuod 79 mmTemperatura otoczenia-5 - 60 °CTheoretical force at 0.6 MPa (6 bar, 87 psi), advanceod 754 NTheoretical force at 0.6 MPa (6 bar, 87 psi), retractingod 686 NTryb pracyDwustronnego działaniaTryb pracy jednostki napędowejZ płytka spinającąUwaga dotycząca materiałówNie zawierają miedzi i PTFE, Zgodne z RoHSUwagi odnośnie medium roboczegoMożliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)Waga produktuod 3717 gPliki do pobrania:Karta Produktu
- Alternatywne przyłączaPatrz opis produktuAmortyzacjaP: Elastyczne pierścienie / płytki amortyzacyjne z obu stronCiśnienie robocze1,5 - 10 barCiśnienie robocze MPa0,15 - 1 MPaKlasa odporności na korozję CRC0 – Brak odporności na korozjęKonstrukcjaZ prowadnicamiMaks. dopuszczalny moment od obciążenia Mx w funkcji skokuod 8,64 NmMaks. energia uderzenia w położeniach końcowychod 0,7 JMaks. moment Mxod 49,74 NmMaks. moment Mx, statycznyod 55,44 NmMaks. moment Myod 40,13 NmMaks. moment My, statycznyod 44,73 NmMaks. moment Mzod 40,13 NmMaks. moment Mz, statycznyod 44,73 NmMaks. obciążenie użytkowe w funkcji skoku przy zdefiniowanej odległości xsod 161 NMaks. prędkośćod 0,8 m/sMaks. siła Fyod 1130 NMaks. siła Fzod 1130 NMaks. siła statyczna Fyod 1260 NMaks. siła statyczna Fzod 1260 NPliki do pobrania:Karta Produktu
-
-
