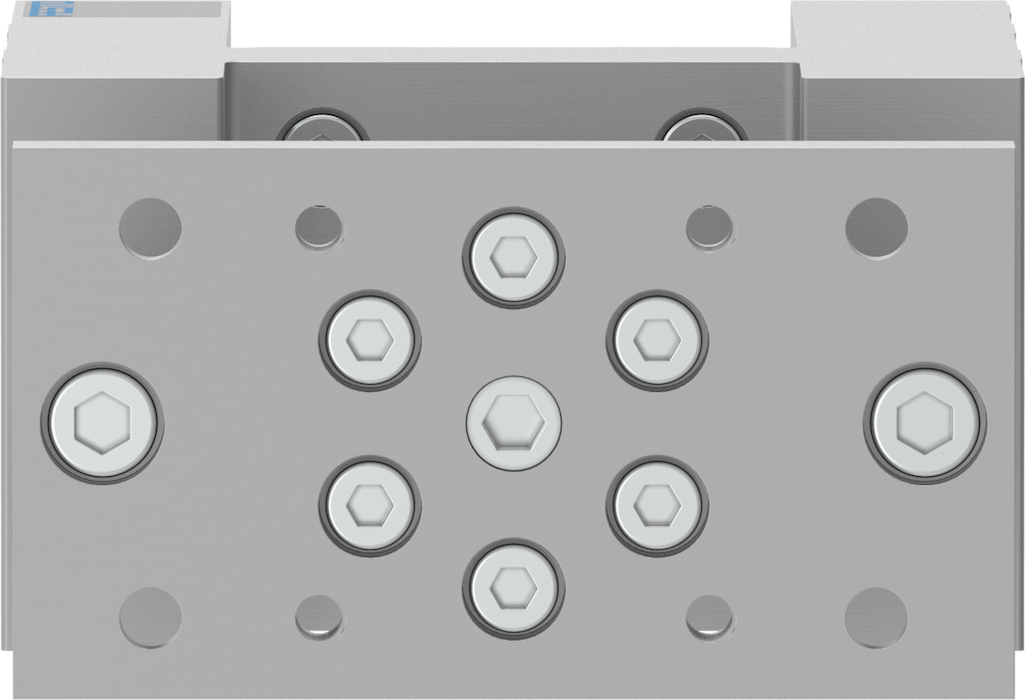

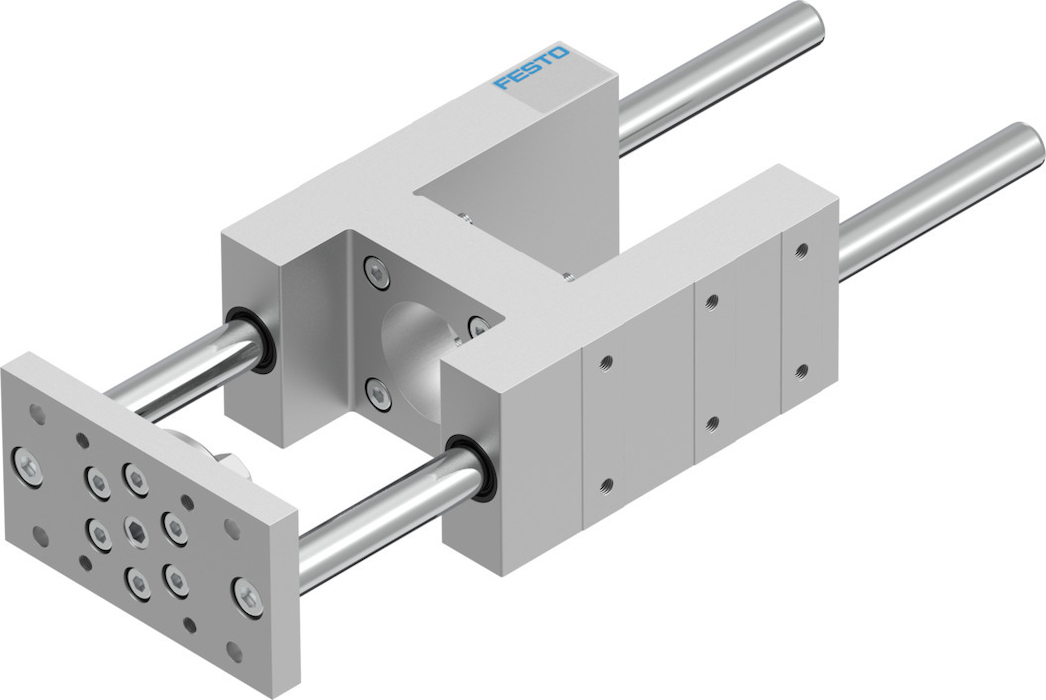

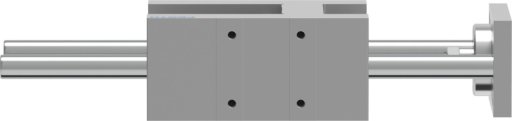

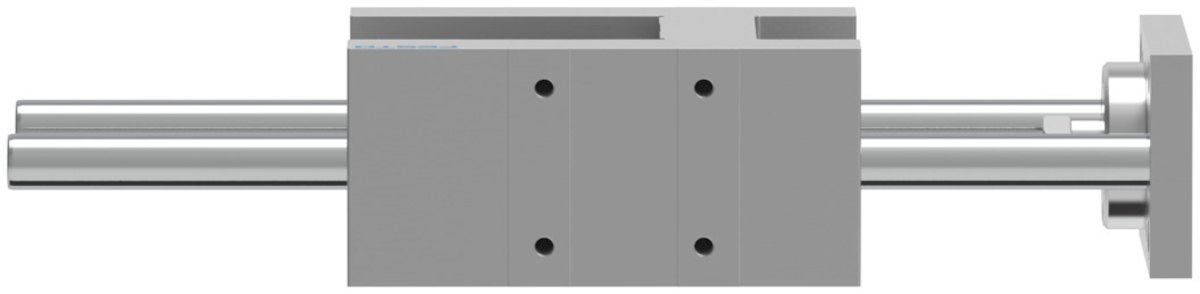

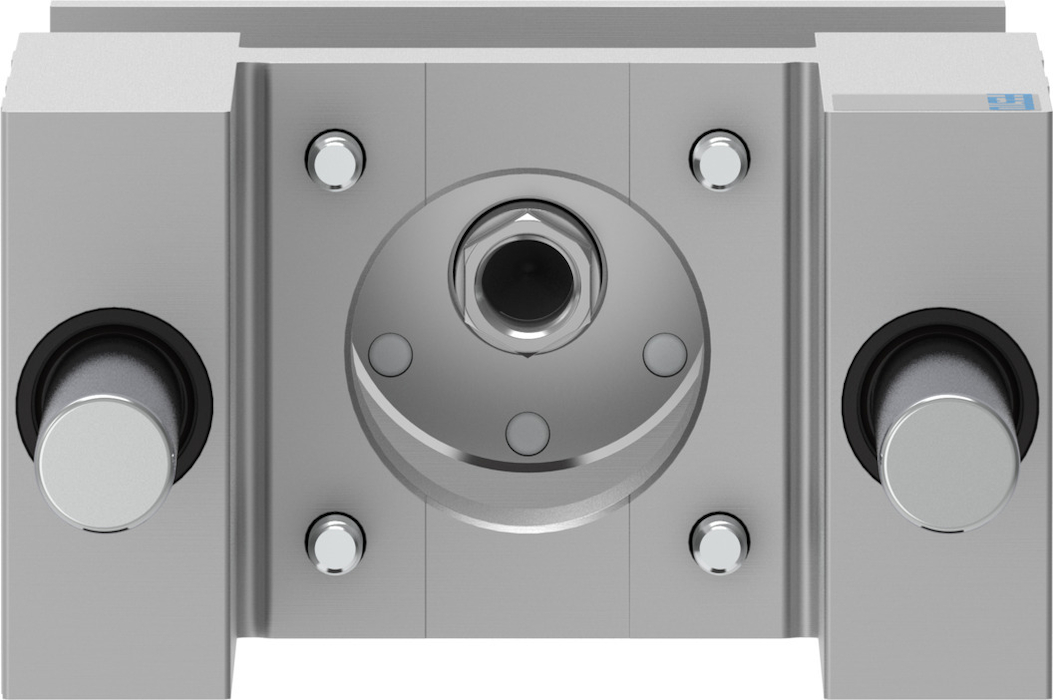

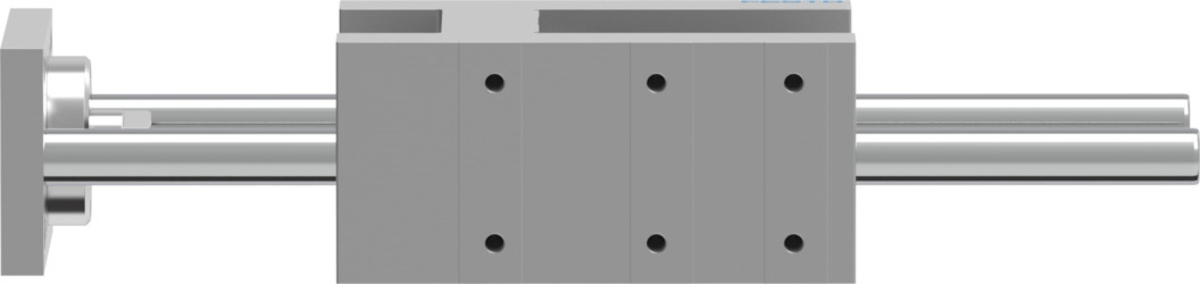

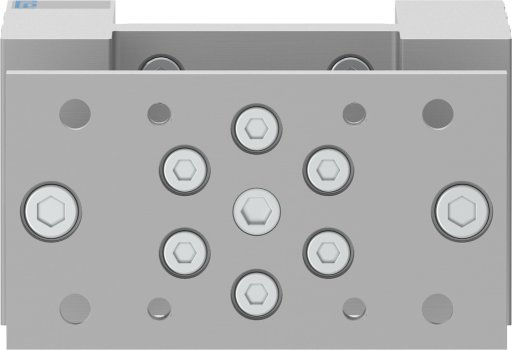

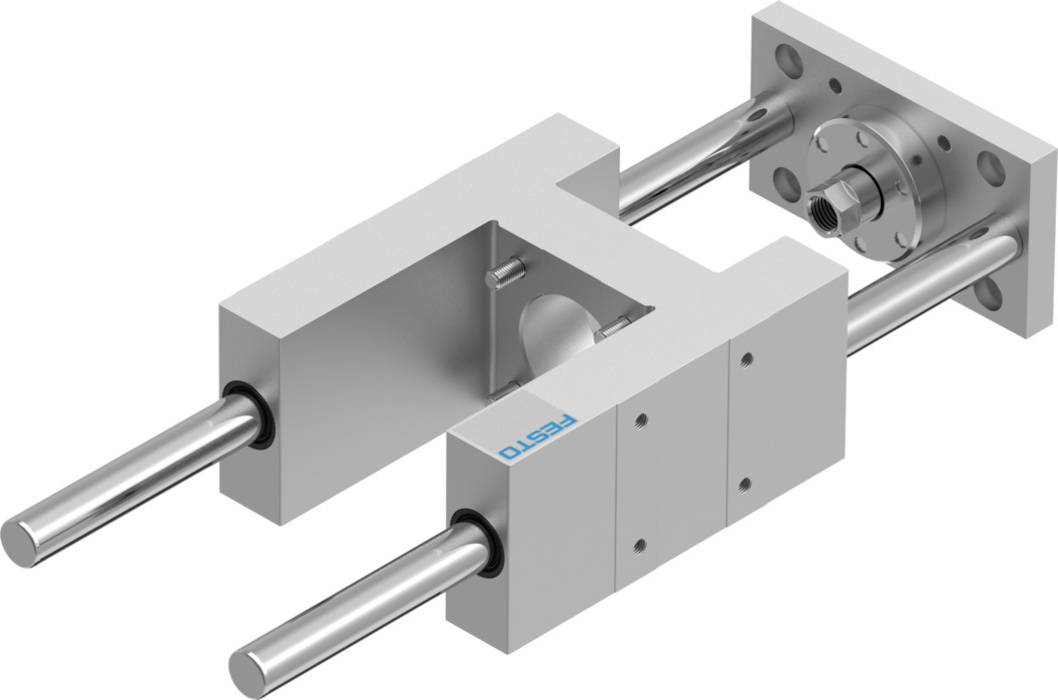

FESTO-1725843 | EAGF-V2-KF-63-200 Jednostka prowadząca

Tu jesteś:

Dane wariantu
Dane podstawowe
Zdjęcia
Akcesoria
Wielkość

63

Skok

od 200 MM

Pozycja montażu

dowolny

Prowadnica

Prowadnica z łożyskami kulkowymi w obiegu zamkniętym

Konstrukcja

Prowadnica

Klasa odporności korozyjnej wg normy Festo

0 - Brak obciążenia korozyjnego

Zgodność z LABS

VDMA24364-B2-L

Temperatura otoczenia

od -20 do 80 GC

Maks. siła Fy

od 1260 N

Maks. siła Fy statyczna

1600 N

Maks. siła Fz

od 1260 N

Maks. siła Fz, statyczna

1600 N

Maks. moment Mx

od 75 NM

Maks. moment Mx, statyczny

95 NM

Maks. moment My

od 90 NM

Maks. moment My, statyczny

115 NM

Maks. moment Mz

od 90 NM

Maks. moment statyczny Mz

od 115 NM

Siła przesunięcia

od 15 N

Środek ciężkości masy ruchomej przy 0 mm skoku

48 MM

Dodatkowy środek ciężkości ruchomej masy na 10 mm skoku

4.1 MM

Typ mocowania

Przy pomocy gwintu wewnętrznego

Informacja o materiałach

Zgodność z dyrektywą RoHS

Materiał elementu prowadzącego

Stal odpuszczona

Materiał obudowy

Stop aluminium do przeróbki plastycznej

Materiał płyty spinającej

Stal
